Консольный кабель APC 940-0144A, RJ-12 — DB-9F

Консольный кабель APC 940-0144A для Rack PDU и Rack ATS

APC 940-0144A — специализированный последовательный кабель для локального доступа к интерфейсу управления совместимых распределителей питания Rack PDU и автоматических переключателей ввода Rack ATS. Со стороны устройства используется модульный разъём RJ-12, со стороны компьютера — DB-9F для последовательного COM-порта. Кабель позволяет открыть командную строку, выполнить первоначальную настройку, восстановить доступ или загрузить прошивку по инструкции Schneider Electric.

Это не Ethernet-патч-корд и не универсальный кабель для любого ИБП APC. У оборудования электропитания могут применяться внешне похожие разъёмы с различной распайкой и назначением. Schneider Electric в руководствах для Rack PDU и Rack ATS прямо указывает part number 940-0144A, поэтому заменять его случайным телефонным или консольным кабелем без проверки нельзя.

Подтверждённые сценарии применения

• локальное подключение компьютера к serial-порту APC Rack PDU серии AP86xx;
• доступ к configuration port автоматических переключателей Rack ATS;
• восстановление имени пользователя и пароля по сервисной процедуре;
• настройка сетевых параметров до появления удалённого доступа;
• обновление модулей AOS и приложения Rack ATS через последовательный интерфейс.

В официальных инструкциях Schneider Electric кабель 940-0144A подключается между выбранным COM-портом компьютера и Serial/Configuration port устройства. Для терминальной сессии задаются 9600 бит/с, 8 бит данных, без чётности, 1 стоп-бит и без управления потоком. После подключения может потребоваться несколько раз нажать Enter, чтобы получить приглашение входа.

Разъёмы и конструкция

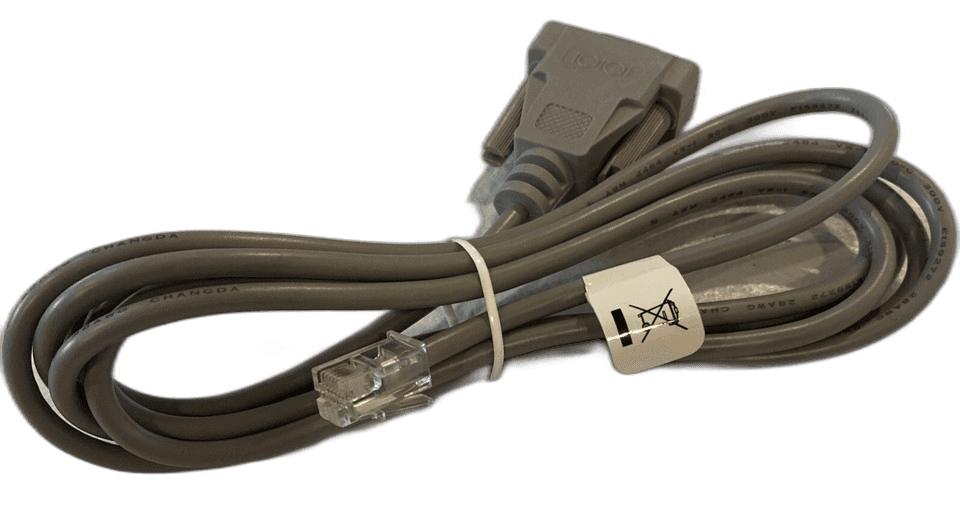

На стороне управляемого устройства находится RJ-12, на стороне ПК — гнездовой разъём DB-9F с винтовыми фиксаторами. В поставках 940-0144A обычно используется кабель длиной около 1,8 м, однако фактическая длина проверяется по конкретной позиции. Серый цвет оболочки и форма разъёмов на фотографии соответствуют этому типу кабеля.

Кабель является пассивным и не преобразует USB в RS-232. Если в ноутбуке нет физического COM-порта DB-9M, дополнительно нужен USB–Serial адаптер с мужским DB-9. Его драйвер должен создавать рабочий виртуальный COM-порт; только после этого к адаптеру подключается 940-0144A.

Совместимость с оборудованием APC

Официальные материалы подтверждают применение 940-0144A с Rack PDU AP86xx и различными Rack ATS, включая платформы с RJ-12 Serial port. Кабель также встречается в документации для switched Rack PDU AP78xx/AP79xx. Полный перечень зависит от аппаратного поколения и установленной платы управления, поэтому модель на шильдике устройства необходимо сверить до заказа.

Совпадение бренда APC недостаточно. У Smart-UPS, Back-UPS, Network Management Card и старых PDU могут использоваться другие кабели, в том числе 940-1524, 940-0024, USB или фирменные DB-9 варианты. Неправильная распайка способна не только оставить консоль без связи, но и вызвать некорректное поведение оборудования. Кабель подключают только к порту, прямо указанному в руководстве.

Для чего нужен локальный доступ

Последовательная консоль остаётся доступной, когда IP-адрес неизвестен, сеть управления не настроена или web-интерфейс недоступен. Через неё можно изменить сетевые параметры, проверить состояние устройства, восстановить учётные данные и выполнить предусмотренную производителем процедуру обновления. Сам кабель не сбрасывает настройки и не содержит программного обеспечения: все действия выполняются оператором в терминальной программе.

Перед тем как купить APC 940-0144A, сообщите точную модель PDU или ATS и тип порта на передней панели. Если планируется работа с ноутбуком, укажите наличие COM-порта или модель USB–Serial адаптера. Это позволит собрать рабочую цепочку без несовместимых переходников.

Проверка перед отгрузкой

• сверяется маркировка 940-0144A и тип обоих разъёмов;
• осматриваются контакты RJ-12, защёлка и фиксаторы DB-9F;
• проверяется целостность оболочки и мест входа кабеля в корпуса;
• контролируется распайка и прохождение последовательного соединения;
• уточняется фактическая длина и комплектность позиции.

Цена зависит от состояния и наличия. Кабель отправляется транспортной компанией или почтой; заказная поставка может занять несколько недель. Условия гарантии, длина и совместимая модель оборудования фиксируются менеджером до оплаты.
