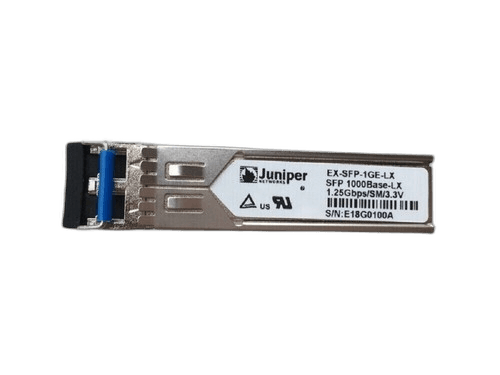

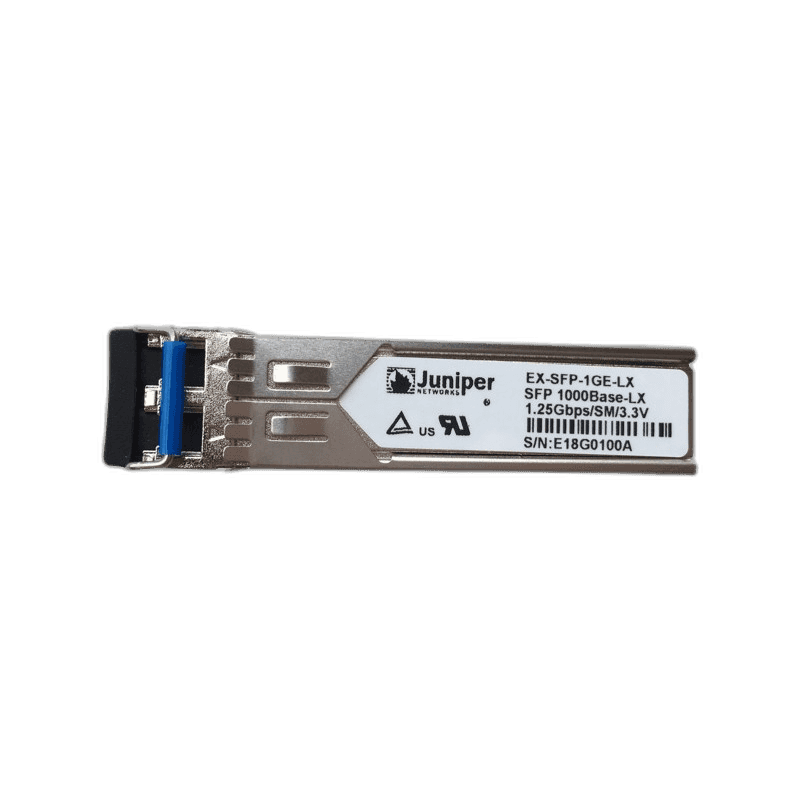

Трансивер Juniper EX-SFP-1GE-LX, 1000BASE-LX SFP

Juniper EX-SFP-1GE-LX: гигабитная оптика для одномодовых линий

Juniper EX-SFP-1GE-LX — фирменный трансивер SFP стандарта 1000BASE-LX для передачи Gigabit Ethernet по одномодовому волокну. Модуль работает на длине волны 1310 нм, использует два волокна и разъем Duplex LC. При соблюдении оптического бюджета дальность соединения достигает 10 км, поэтому модель подходит не только для связей внутри серверной, но и для подключения удаленных корпусов, узлов доступа и площадок предприятия.

Это именно гигабитный SFP, а не 10G SFP+. Если необходимо купить Juniper EX-SFP-1GE-LX для действующей сети, до заказа следует проверить поддержку парт-номера конкретной платформой и выпуском Junos OS. Мы поможем сопоставить модель коммутатора или маршрутизатора, тип порта, параметры волокна и трансивер на противоположной стороне.

Точные характеристики EX-SFP-1GE-LX

• Стандарт: 1000BASE-LX Gigabit Ethernet.
• Скорость: 1000 Мбит/с.
• Форм-фактор: SFP.
• Длина волны передатчика: 1310 нм.
• Оптическая среда: одномодовое волокно SMF 9/125 мкм.
• Соединение: два волокна через Duplex LC.
• Максимальная дальность: 10 км, или 6,2 мили.
• Мощность передатчика: от −9,5 до −3 дБм по руководству Juniper для EX Series.

Дальность 10 км достижима на исправной одномодовой трассе с допустимыми потерями. При расчете нужно учесть затухание кабеля, сварок, кроссов и коннекторов, а также оставить эксплуатационный запас. Загрязненный LC-разъем или лишнее промежуточное соединение способны заметно снизить уровень приема даже при небольшой физической длине кабеля.

Где применяется модуль

EX-SFP-1GE-LX устанавливают в гигабитные SFP-порты коммутаторов Juniper EX Series, совместимых маршрутизаторов, платформ безопасности и других устройств, указанных в Hardware Compatibility Tool производителя. Официальные руководства подтверждают применение модели, в частности, на EX3200, EX4200, EX2300, EX3400, NFX250 и в поддерживаемых SFP-модулях семейства SRX. Список не является универсальным: поддержку необходимо проверять по конкретному SKU оборудования.

Модуль подходит для обычного Ethernet-канала и для тех сценариев Virtual Chassis, где выбранная платформа официально допускает этот трансивер в соответствующем порту. На NFX250 Juniper отдельно указывает поддержку EX-SFP-1GE-LX для Virtual Chassis. Сам по себе трансивер не превращает любой порт в стековый и не отменяет требований к конфигурации Junos OS.

Отличия от SX, LH и одноволоконной оптики

Похожее название не означает взаимозаменяемость. EX-SFP-1GE-SX работает на 850 нм по многомодовому волокну и предназначен для более коротких линий. EX-SFP-1GE-LH использует 1550 нм и рассчитан на дальность до 70 км. Модификации 1000BASE-BX передают и принимают разные длины волн по одному волокну и устанавливаются согласованными парами. EX-SFP-1GE-LX использует классическую дуплексную схему: одно волокно на передачу, второе на прием.

С обеих сторон линии должны совпадать скорость, стандарт, длина волны и тип волокна. Допустимо соединение с совместимой 1000BASE-LX оптикой другого производителя, однако оборудование может проверять кодировку модуля или ограничивать техническую поддержку. Juniper предупреждает, что полноценная поддержка JTAC распространяется на квалифицированные трансиверы Juniper.

Проверка и подготовка к установке

Восстановленный продавцом EX-SFP-1GE-LX проверяется по маркировке, состоянию корпуса и LC-разъема, а также по базовой работоспособности. Перед включением линии необходимо очистить торцы оптических коннекторов, исключить резкие перегибы патч-корда и убедиться, что пара Tx/Rx подключена перекрестно. Защитную заглушку рекомендуется сохранять и устанавливать при хранении модуля.

После монтажа проверяют состояние интерфейса, ошибки и уровни сигнала, если платформа предоставляет диагностические показания. Слишком низкий прием требует проверки трассы и соединений. На очень короткой линии также следует соблюдать допустимую максимальную входную мощность приемника −3 дБм, указанную Juniper.

Как заказать Juniper EX-SFP-1GE-LX

Для расчета цены Juniper EX-SFP-1GE-LX отправьте заявку с количеством и моделями оборудования на обоих концах. Желательно указать версию Junos OS, длину линии, тип кабеля и маркировку установленного второго модуля. Мы проверим совместимость, согласуем состояние, гарантию и при необходимости подберем одномодовый патч-корд LC–LC.

Товар можно получить самовывозом либо заказать доставку транспортной компанией или почтой. Срок зависит от наличия и региона; поставка заказных позиций может занимать несколько недель. В стандартный комплект входит один трансивер, а патч-корд заказывается отдельно.
