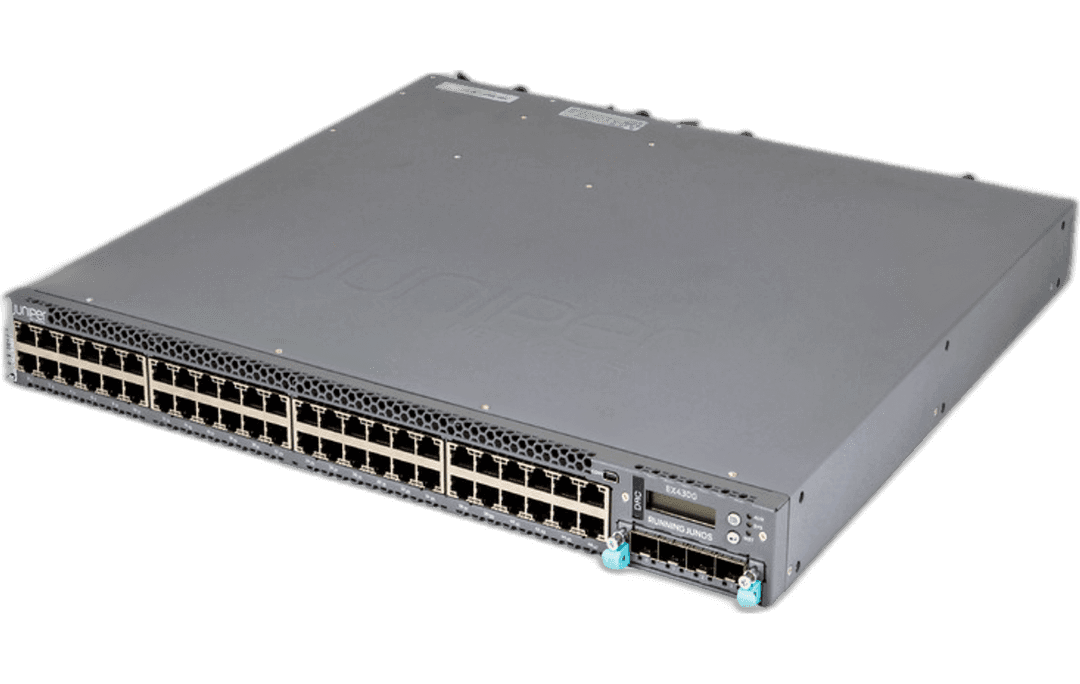

Коммутатор Juniper EX4300-48T-AFI, 48 портов

Juniper EX4300-48T-AFI с охлаждением back-to-front

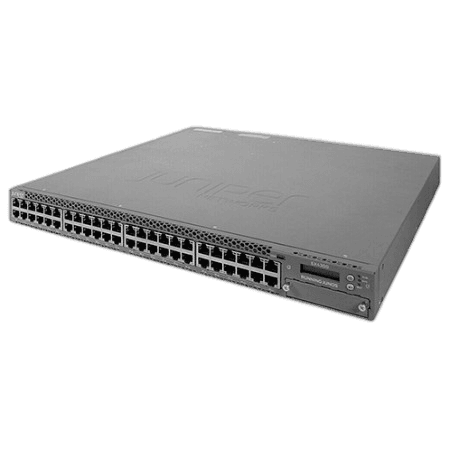

Juniper EX4300-48T-AFI — гигабитный коммутатор доступа на 48 медных портов, выполненный специально для стоек с направлением воздуха от задней панели к портам. Суффикс AFI означает Airflow In: холодный воздух поступает со стороны блоков питания и вентиляторов, проходит через шасси и выходит через лицевую сторону. Это основное отличие от EX4300-48T AFO, поэтому заменять одну версию другой без учета горячего и холодного коридоров нельзя.

Модель не подает питание по Ethernet и предназначена для рабочих станций, серверов, терминалов, принтеров и сетевых устройств с собственным источником. Она сочетает 48 портов 10/100/1000BASE-T, четыре задних 40GbE QSFP+ и место для фронтального модуля SFP/SFP+. Junos OS предоставляет функции коммутации, управления и маршрутизации, а Virtual Chassis позволяет собрать из нескольких устройств единый логический узел.

Почему направление AFI требует отдельной карточки

В EX4300 охлаждение связано сразу с вентиляторами и блоками питания. Для исполнения AFI требуются модули с маркировкой AIR IN, включая EX4300-FAN-AFI и совместимый 350-ваттный AC PSU AFI. Установка AFO-компонента нарушает расчетный поток, может вызвать аппаратное предупреждение и ухудшить охлаждение стойки.

EX4300-48T-AFI выбирают, когда портовые панели обращены к горячему коридору, а забор холодного воздуха организован со стороны FRU. До заказа полезно проверить ориентацию соседнего оборудования: в одной стойке желательно сохранять единый поток. Обозначение AFI относится к физической конфигурации и не меняется настройкой Junos OS.

Портовая конфигурация и магистраль

• 48 интерфейсов 10/100/1000BASE-T RJ-45 без PoE;
• 4 встроенных QSFP+ 40GbE для Virtual Chassis или Ethernet uplink;
• до 4 SFP/SFP+ 1/10GbE при установке EX-UM-4X4SFP;
• 496 Гбит/с двунаправленной коммутационной емкости;
• до 369 млн пакетов в секунду на L2/L3;
• jumbo frame 9216 байт и таблица до 64 000 MAC-адресов.

Четыре QSFP+ доступны без дополнительного модуля. Для коротких VCP-соединений применяются 40G DAC, а для разнесенных по этажам узлов — совместимые оптические модули. Если все QSFP+ используются под Virtual Chassis, отдельные магистральные линии удобно вывести через EX-UM-4X4SFP. Он поддерживает скорости 1 и 10 Гбит/с и устанавливается без остановки шасси.

Трансиверы не входят в стандартную поставку. Их подбирают по скорости, волокну, длине волны и версии Junos OS. Медные access-порты не могут выполнять роль Virtual Chassis ports.

Virtual Chassis для распределенного доступа

До десяти EX4300 можно объединить общей магистралью 320 Гбит/с. Система получает единый конфигурационный файл и адрес управления, а выбранные участники исполняют роли primary и backup Routing Engine. GRES, nonstop bridging и nonstop routing помогают сохранить состояние протоколов при переключении управляющей роли.

Cross-member link aggregation дает возможность собрать один агрегированный канал из портов разных физических участников. Это удобно для подключения серверов и распределительных коммутаторов с резервированием. При расширении существующего Virtual Chassis необходимо согласовать релиз Junos, режимы VCP, приоритеты участников и направление воздушного потока нового устройства.

Сетевые функции и лицензии

EX4300-48T-AFI поддерживает VLAN, LACP, STP, RTG, sFlow и QoS с двенадцатью очередями на каждом порту. На уровне доступа доступны DHCP snooping, Dynamic ARP Inspection, IP Source Guard и ограничения MAC. Для шифрования канального уровня предусмотрен MACsec при наличии соответствующей лицензии.

Базовые возможности L2/L3 определяются версией Junos и лицензированием. Расширенная маршрутизация OSPF и BGP связана с лицензией EX4300-48-EFL; Advanced Feature License открывает дополнительный функционал. Для поставки REF нужно проверять права на конкретном серийном экземпляре.

Аппаратная комплектация

Коммутатор занимает 1U и поддерживает два горячезаменяемых AC-блока питания с распределением нагрузки. Штатная поставка EX4300-48T-AFI включает один 350-ваттный PSU AFI; второй добавляется для резервирования. Полностью загруженному шасси достаточно одного исправного источника.

Размер без выступающих FRU составляет примерно 441 × 43,7 × 416 мм. С блоком питания глубина достигает 444,7 мм, а с фронтальным uplink-модулем — 457,3 мм. Для внеполосного управления предусмотрен RJ-45, для консоли — RJ-45 и USB, еще один USB используется для образов и конфигураций.

Заказ EX4300-48T-AFI

В 49 Порт можно купить Juniper EX4300-48T-AFI в состоянии REF / восстановленное продавцом. Мы проверяем загрузку Junos, медные порты, QSFP+, вентиляторы, управление и питание. В предложении фиксируются оба AFI-компонента, uplink-модуль, трансиверы, VCP-кабели и крепления.

Цена зависит от числа БП, наличия EX-UM-4X4SFP, лицензий и оптики. Укажите конфигурацию Virtual Chassis и подтвердите необходимый back-to-front airflow. Доставка выполняется транспортной компанией или почтой; заказная поставка может занять несколько недель.
