Трансивер Intel FTLX8571D3BCV-IT 1G/10G SFP+

Intel FTLX8571D3BCV-IT — двухскоростной трансивер SFP+ 1G/10G

Intel FTLX8571D3BCV-IT — оптический модуль SFP+ с выбором скорости 1,25 или 9,95–10,3 Гбит/с для линий по многомодовому волокну. На скорости 10G он соответствует 10GBASE-SR/SW, а в поддерживаемом dual-rate порту может работать как 1000BASE-SX. Модуль использует лазер VCSEL 850 нм, дуплексный разъём LC и рассчитан на короткие соединения внутри дата-центра, серверной или распределительного узла.

Intel прямо включает FTLX8571D3BCV-IT в перечень SR-модулей, работающих с Ethernet Converged Network Adapter X520 Series. Это существенно отличает его от внешне похожего однодиапазонного Finisar FTLX8571D3BCL, который Intel в том же документе относит к неподдерживаемым сторонним модулям для X520. Поэтому при подборе важна каждая буква полного артикула.

Два режима скорости

• 1,25 Гбит/с для 1000BASE-SX в совместимом 1G/10G SFP+ порту;
• 9,95–10,3 Гбит/с для 10GBASE-SR/SW;
• переключение режима через предусмотренный SFP+ интерфейс Rate Select;
• лимитирующий приёмник для устойчивой обработки входного сигнала;
• горячая установка при поддержке со стороны адаптера и операционной системы.

Dual-rate не означает, что модуль можно ставить в любой обычный слот SFP 1G. В спецификации Finisar отдельно указано: FTLX8571D3BCV предназначен для портов SFP+ 10G или 1G/10G, а не для нативных SFP-портов, рассчитанных только на гигабитные модули. Возможность выбрать 1G зависит от контроллера, драйвера и настроек порта.

Оптическая линия и дальность

Передатчик работает в диапазоне 840–860 нм с номиналом 850 нм. Для подключения нужен дуплексный многомодовый патч-корд LC–LC. На скорости 10G максимальная заявленная дальность составляет 300 м по OM3 2000 МГц·км. Для OM1 и OM2 предел значительно меньше: спецификация указывает до 26–33 м для OM1 и до 66–82 м для OM2 в зависимости от полосы волокна. В режиме 1G расстояние может быть больше, но его также нужно выбирать по таблице конкретного типа MMF.

При проектировании линии учитываются не только метры кабеля, но и потери на коннекторах, кроссах и сварках. Загрязнённый торец LC способен ухудшить уровень сигнала даже на коротком участке. Перед подключением разъёмы очищают, полярность Tx/Rx проверяют, а на противоположной стороне используют модуль с совместимыми скоростью, длиной волны и типом волокна.

DDM и контроль состояния

Встроенная цифровая диагностика соответствует SFF-8472. Поддерживаемый драйвер может получать температуру корпуса, напряжение питания, ток смещения передатчика, выходную и входную оптическую мощность. Эти данные полезны при поиске причин нестабильного линка и позволяют отличить проблему оптического бюджета от ошибки конфигурации. Отображение параметров зависит от адаптера, версии драйвера и программного обеспечения.

Модуль питается от порта напряжением около 3,3 В и рассеивает менее 1 Вт. Рабочий коммерческий диапазон температуры корпуса составляет 0…+70 °C, хранение допускается при более широком диапазоне. Суффикс `-IT` в данном OEM-артикуле не следует трактовать как обещание промышленного режима −40…+85 °C: точная спецификация FTLX8571D3BCV указывает коммерческий рабочий диапазон.

Совместимость с Intel X520

Модель официально перечислена Intel как dual-rate 1G/10G SFP+ SR с защёлкой для X520 Series. Однако результат может зависеть от сочетания адаптера, скорости, драйвера и операционной системы; Intel отдельно предупреждает о различиях при смешивании настроек скорости. Перед покупкой нужно указать точную модель сетевого адаптера, версию драйвера и требуемый режим 1G или 10G.

Если требуется купить Intel FTLX8571D3BCV-IT для другого коммутатора или сетевой карты, совместимость проверяется отдельно. Совпадение стандарта 10GBASE-SR гарантирует оптический тип линии, но не отменяет vendor lock и проверку EEPROM со стороны оборудования.

Проверка перед поставкой

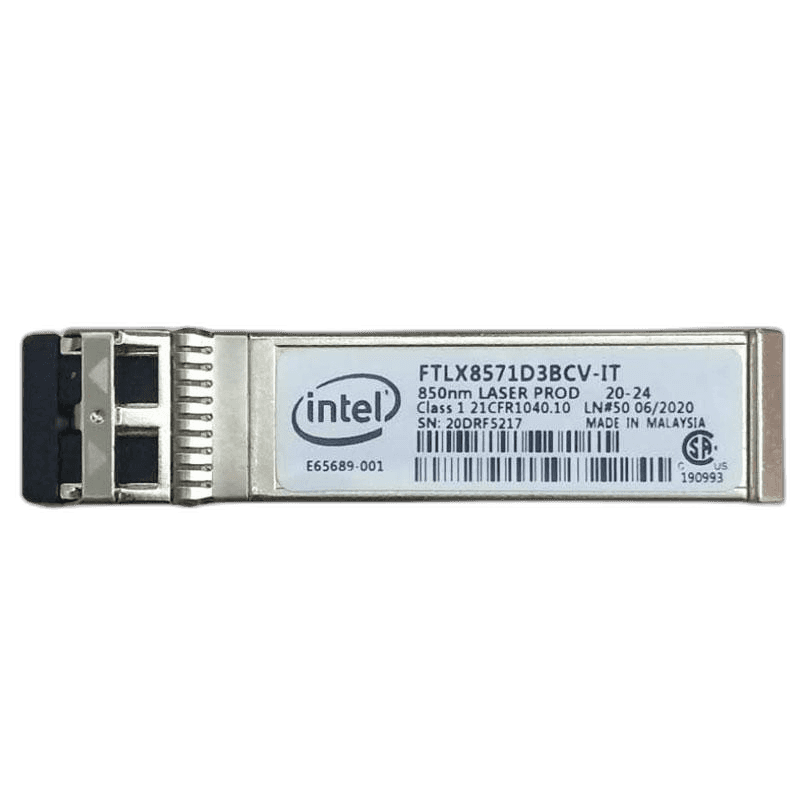

• сверяется маркировка FTLX8571D3BCV-IT и Intel на корпусе;
• осматриваются контакты, защёлка и дуплексный порт LC;
• проверяется чтение EEPROM и цифровой диагностики;
• тестируется поднятие линии на 10G, а при необходимости — поддерживаемый режим 1G;
• контролируются уровни передаваемой и принимаемой мощности.

Цена зависит от состояния и наличия модуля. Согласуйте адаптер, тип волокна, расстояние и режим скорости до заказа. Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель. Условия гарантии и комплектация фиксируются менеджером перед оплатой.
