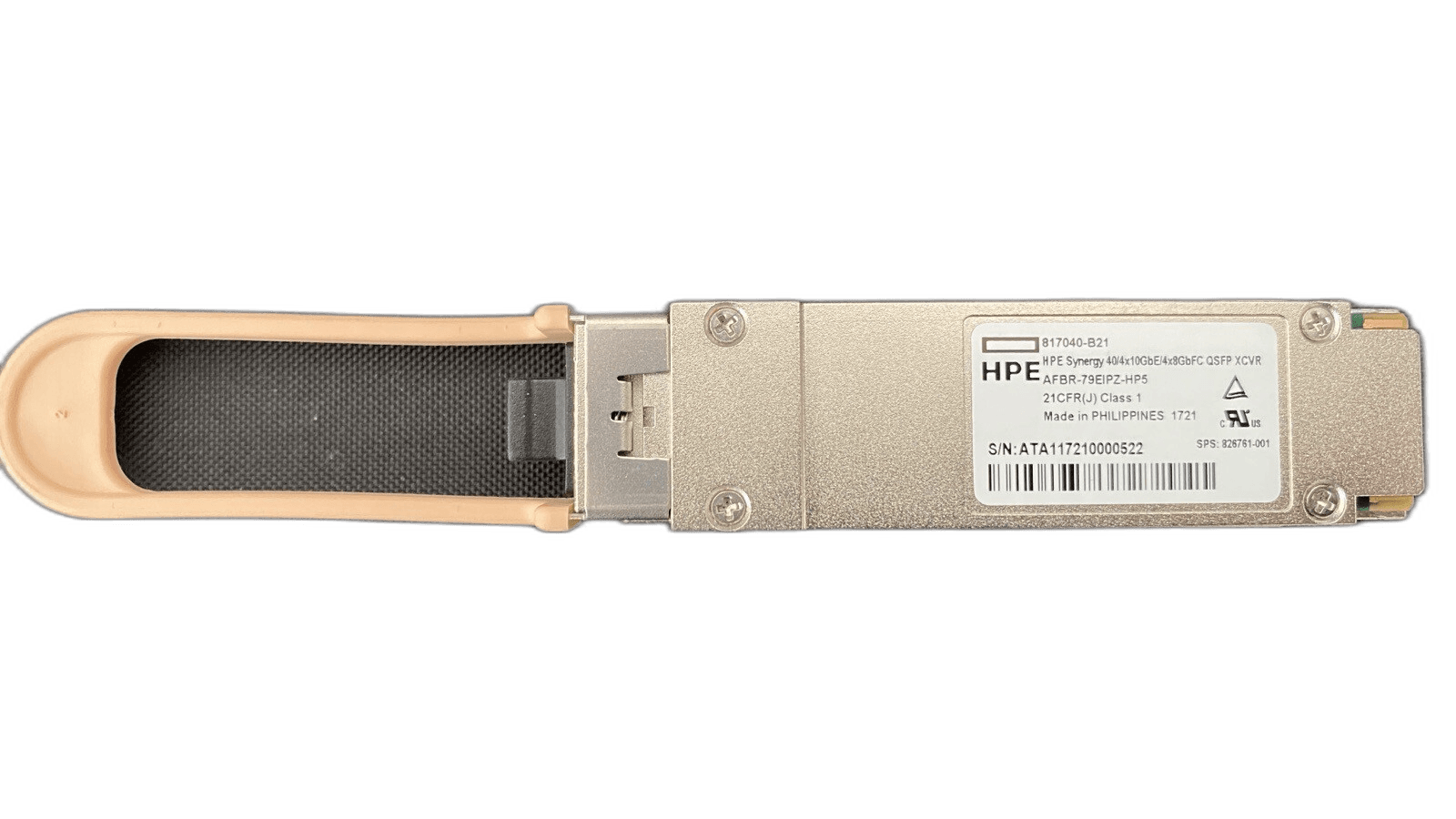

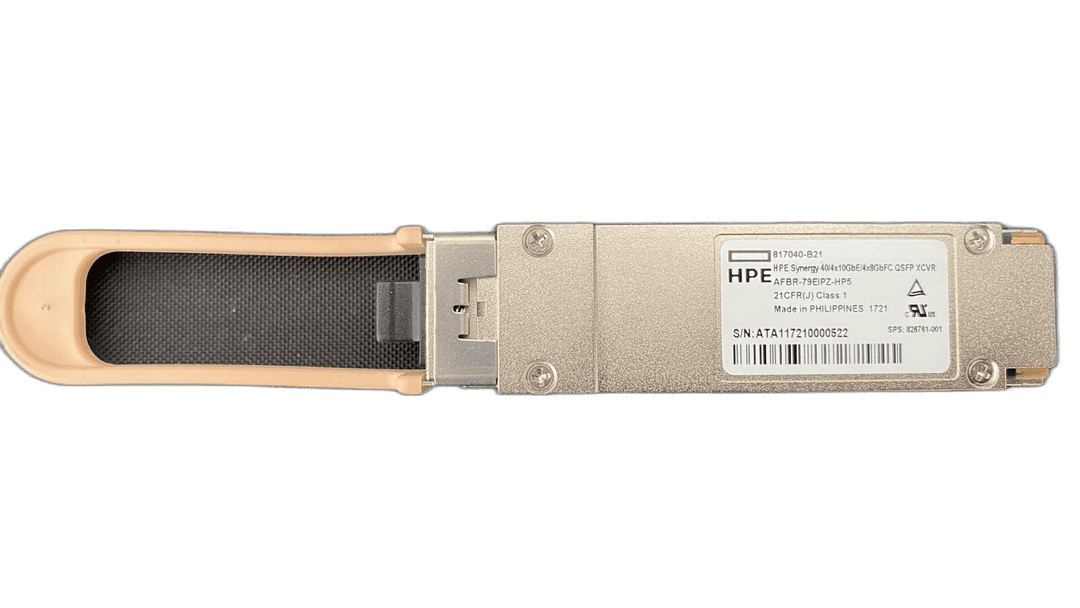

Трансивер HPE AFBR-79EIPZ-HP5 / 817040-B21

HPE AFBR-79EIPZ-HP5 / 817040-B21 для оптических линий HPE Synergy

AFBR-79EIPZ-HP5 — заводская маркировка многоканального трансивера HPE Synergy, который в каталоге производителя имеет номер 817040-B21. Модуль формата QSFP+ передает четыре коротковолновых оптических канала по многомодовому волокну и применяется в трех режимах: как единая линия 40GbE, четыре независимых соединения 10GbE или четыре канала Fibre Channel 8 Гбит/с.

В 49 Порт можно купить HPE AFBR-79EIPZ-HP5 с проверкой обеих маркировок, состояния MPO-разъема и распознавания совместимым оборудованием. До заказа мы уточняем модель HPE Synergy interconnect, версию firmware, выбранный протокол и кабельную схему. Такой подход важен, потому что совпадение форм-фактора QSFP+ само по себе не гарантирует поддержку этого FlexFabric-трансивера.

Три режима одного модуля

• 40GbE: четыре полосы объединяются в интерфейс 40GBASE-SR4.
• 4 x 10GbE: breakout-кабель разделяет QSFP+ на четыре Ethernet-линии.
• 4 x 8Gb FC: четыре оптических канала Fibre Channel на поддерживаемом Synergy interconnect.

Режим задается портом и конфигурацией interconnect-модуля, а не переключателем на корпусе оптики. Одновременное смешивание Ethernet и Fibre Channel внутри одного AFBR-79EIPZ-HP5 не поддерживается. Поэтому перед построением breakout-соединения необходимо выбрать единый протокол для всех четырех линий и проверить ограничения установленного оборудования.

MPO, тип волокна и дальность

На фронтальной стороне расположен многоволоконный разъем MPO. Для соединения 40GbE используется магистраль MPO–MPO, а для четырех отдельных каналов — MPO–4 x LC. Обычный дуплексный LC-патч-корд напрямую к модулю подключить нельзя. При проектировании учитываются тип MPO, полярность кассет и кабелей, чистота торцов и допустимые потери на каждом соединении.

Трансивер работает по многомодовому волокну: официальные QuickSpecs HPE указывают дальность до 100 м на OM3 и до 150 м на OM4. Эти значения относятся к корректно собранному оптическому тракту. Дополнительные адаптеры, загрязненные коннекторы и неверная полярность могут уменьшить запас мощности или полностью нарушить связь.

Почему у изделия два номера

В диагностике оборудования и на этикетке можно увидеть vendor part number AFBR-79EIPZ-HP5, тогда как документы HPE и спецификации заказов используют 817040-B21. Официальное уведомление HPE приводит оба обозначения для одного изделия. Суффикс HP5 связан с HPE-кодированием; заменять модуль на внешне похожий AFBR-79EIPZ без такого суффикса можно только после отдельной проверки совместимости.

Форм-фактор QSFP+ объединяет четыре передающих и четыре принимающих канала. Для режима Ethernet модуль соответствует 40GBASE-SR4 и использует коротковолновую оптику. Питание поступает от порта, отдельный блок не нужен. Корпус имеет размеры около 131,8 x 18,3 x 13,7 мм и массу примерно 36 г.

Совместимые сценарии HPE Synergy

Основное назначение 817040-B21 — внешние подключения модулей HPE Virtual Connect для Synergy, включая SE 40Gb F8 и SE 100Gb F32 в перечисленных HPE конфигурациях. Для каждой платформы нужно проверить актуальные release notes: производитель предупреждает, что некоторые устройства ограничивают число таких трансиверов или требуют определенную версию программного обеспечения.

При подключении к коммутатору стороннего производителя поддержка проверяется с обеих сторон. HPE документирует случай соединения Synergy с Cisco, где интерфейс мог показывать предупреждение о высокой принимаемой мощности. Это не делает модуль неисправным, но требует сверки уровней, порогов диагностики и рекомендаций для конкретной пары устройств.

Что проверяется перед отгрузкой

1. соответствие маркировок AFBR-79EIPZ-HP5 и 817040-B21;
2. состояние корпуса, защелки и MPO-коннектора;
3. определение модуля и чтение диагностических данных;
4. работа четырех оптических каналов без ошибок;
5. соответствие выбранному interconnect и версии firmware.

Заказчику необходимо сообщить режим 40GbE, 4×10GbE или 4×8Gb FC, модели оборудования на обоих концах, волокно OM3/OM4 и длину трассы. Мы подберем MPO–MPO либо MPO–4 x LC, проверим полярность и не предложим одноканальный трансивер вместо многоканального FlexFabric-модуля.

Цена и поставка

Цена HPE AFBR-79EIPZ-HP5 / 817040-B21 зависит от наличия, состояния и гарантии. Перед отгрузкой характеристики конкретного экземпляра сверяются с заявкой. Доставка выполняется транспортной компанией или почтой; срок для заказных позиций может составлять несколько недель. Для быстрого расчета пришлите модель Synergy interconnect и схему требуемого соединения.
