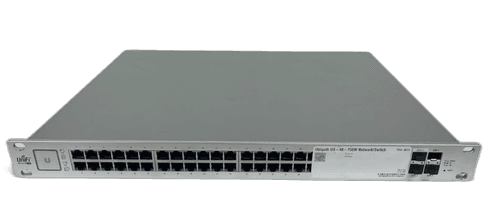

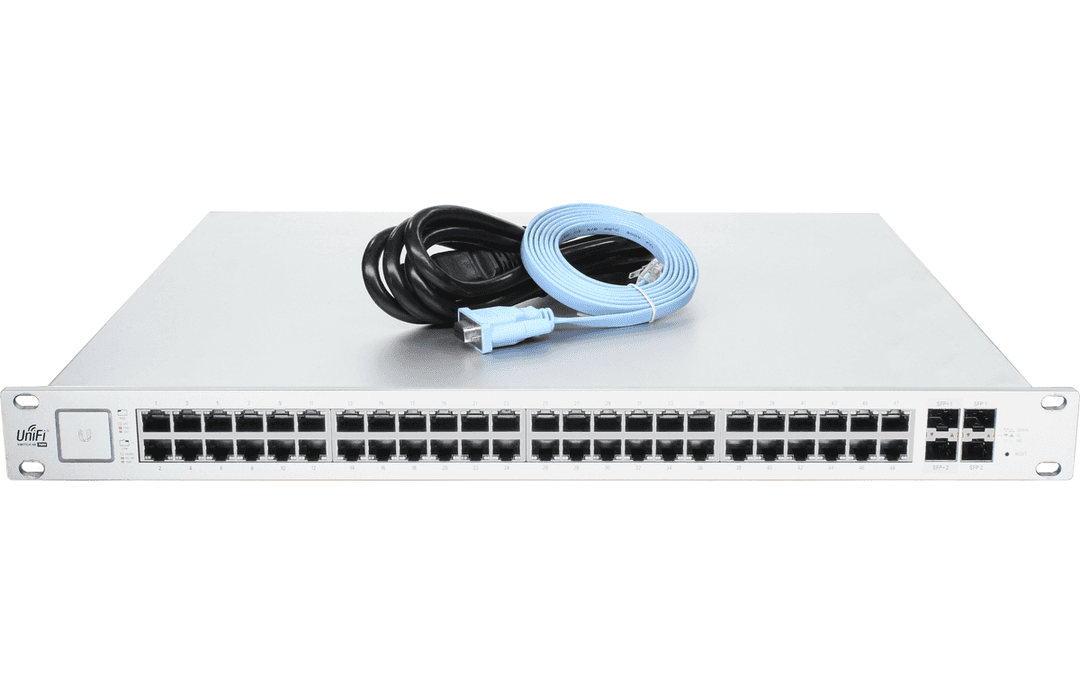

Коммутатор Ubiquiti UniFi US-48-750W, 48 портов PoE+

Ubiquiti UniFi Switch US-48-750W с 48 портами PoE

Ubiquiti US-48-750W — управляемый коммутатор первого поколения UniFi Switch с 48 гигабитными портами и мощным встроенным источником питания. Он предназначен для централизованного подключения точек доступа, IP-камер, телефонов и другого сетевого оборудования в офисах, гостиницах, учебных корпусах и системах видеонаблюдения. Общий лимит 750 Вт позволяет строить крупные PoE-инсталляции без отдельных инжекторов.

Модель сочетает стандартное питание IEEE 802.3af/at и пассивное PoE 24 В. Это расширяет совместимость со старыми устройствами Ubiquiti, но требует внимательной настройки: пассивные 24 В нельзя включать на порту, если конечное устройство их не поддерживает. Перед поставкой мы проверяем конфигурацию и помогаем определить безопасный режим для каждого типа оборудования.

Порты доступа и восходящие линии

На лицевой панели расположены 48 интерфейсов 10/100/1000Base-T. Все они способны подавать PoE/PoE+; максимальная мощность PSE на один порт в режиме 802.3at составляет 34,2 Вт. Для пассивного режима 24 В доступно до 17 Вт на порт. Реальное число одновременно питаемых устройств определяется их суммарным потреблением и не должно превышать общий бюджет.

• 48 × Gigabit Ethernet RJ45 с PoE/PoE+ и Passive PoE 24 В;
• 2 × SFP+ с поддержкой 1/10GbE;
• 2 × SFP на 1GbE;
• последовательный RJ45-порт для внеполосного управления;
• встроенный AC/DC-блок питания мощностью 750 Вт.

Раздельные SFP и SFP+ дают четыре оптических uplink: два гигабитных и два десятигигабитных. Трансиверы подбираются по скорости, волокну и расстоянию. SFP+ допускают работу на 1 или 10 Гбит/с, однако точная совместимость сторонних модулей зависит от версии UniFi Network и прошивки коммутатора.

Производительность коммутации

Ubiquiti заявляет неблокируемую пропускную способность 70 Гбит/с, коммутационную емкость 140 Гбит/с и скорость пересылки 104,16 млн пакетов в секунду. Таблица MAC рассчитана на 16 384 записи. Коммутатор поддерживает VLAN, STP/RSTP, агрегацию LACP, IGMP Snooping, 802.1X, DHCP Snooping, Port Isolation, Storm Control, зеркалирование портов и Jumbo Frame.

US-48-750W относится к управляемому уровню L2 и рассчитан на коммутацию доступа. Маршрутизацию между VLAN обычно выполняет шлюз UniFi или сторонний маршрутизатор. Такое разделение удобно в проектах, где управление портами, профилями сетей и PoE сосредоточено в UniFi Network, а межсетевые политики реализуются отдельным устройством.

Управление через UniFi Network

Коммутатор включается в контроллер UniFi Network и настраивается из общего интерфейса вместе с точками доступа и шлюзами. Администратор видит состояние портов, потребление PoE, клиентов, VLAN-профили и статистику трафика. Для актуальной версии спецификации Ubiquiti указывает UniFi Network 6.3.51 или новее.

При переносе восстановленного устройства в другую инфраструктуру его необходимо удалить из старого контроллера или выполнить аппаратный сброс, затем принять в новом. Мы очищаем прежнюю конфигурацию и проверяем возможность adoption, чтобы коммутатор не остался привязанным к чужой площадке.

Питание и безопасность PoE

Встроенный блок принимает 100–240 В AC, 50/60 Гц. Максимальное потребление с отдачей PoE составляет 750 Вт, собственное потребление без нагрузки на порты — до 64 Вт. В режиме 802.3af/at коммутатор согласует питание с совместимым устройством. Пассивный режим подает напряжение без стандартной процедуры согласования, поэтому активируется только после проверки модели и распиновки потребителя.

Питание PoE+ передается по парам 1,2 и 3,6 в диапазоне 50–57 В; пассивные 24 В — по парам 4,5 и 7,8. Эти режимы не являются взаимозаменяемыми. Для смешанной инсталляции удобно заранее составить таблицу портов и закрепить профиль питания за каждым подключением.

Корпус и эксплуатация

US-48-750W занимает 1U и имеет размеры 485 × 43,7 × 374,6 мм, масса — 6,5 кг. Металлический корпус рассчитан на 19-дюймовую стойку глубиной от 400 мм. Рабочая температура составляет от −5 до +40 °C, допустимая влажность — 5–95% без конденсации. Активное охлаждение требует свободного прохода воздуха и регулярной очистки стойки от пыли.

Что проверяем перед отправкой

• работу всех 48 RJ45, двух SFP и двух SFP+ портов;
• выдачу 802.3af/at и пассивного 24 В на тестовой нагрузке;
• состояние вентиляторов и встроенного блока питания;
• сброс, adoption и управление через UniFi Network;
• комплектность креплений, кабеля питания и выбранной оптики.

Купить Ubiquiti US-48-750W можно в проверенной восстановленной комплектации с гарантией. Цена зависит от состояния и состава аксессуаров. Перед заказом пришлите перечень PoE-устройств и их мощность: мы рассчитаем бюджет, проверим режим питания и подготовим коммутатор к установке.
