Терминальный сервер Moxa CN2610-16-2AC, 16 портов RS-232

Moxa CN2610-16-2AC: 16-портовый терминальный сервер RS-232

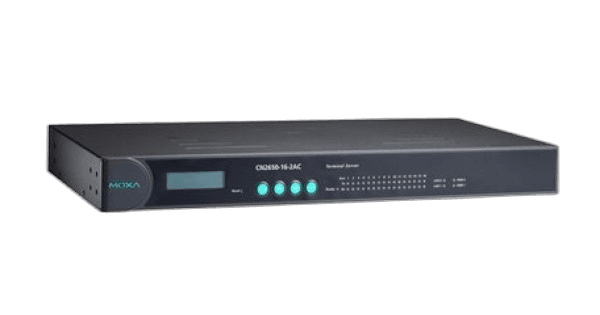

Moxa CN2610-16-2AC предназначен для подключения большого числа последовательных устройств к Ethernet-сети. В корпусе 1U объединены 16 портов RS-232, два независимых интерфейса 10/100Base-TX и два входа питания 100–240 В AC. Такое исполнение удобно для диспетчерских, промышленных площадок, телекоммуникационных узлов и серверных, где требуется централизованный доступ к консольным портам, контроллерам, счетчикам, терминалам или другому оборудованию с RS-232.

Это терминальный сервер Serial-to-Ethernet, а не сетевой коммутатор. Он преобразует последовательные соединения в управляемые TCP/IP-сеансы и позволяет приложениям обращаться к удаленным COM-портам через локальную или маршрутизируемую сеть. Купить Moxa CN2610-16-2AC стоит для проекта, где важны высокая плотность RS-232, резервирование сетевого подключения и питания, а также поддержка привычных режимов Real COM, TCP Server/Client и RFC 2217.

Интерфейсы и подключение

На передней панели доступны 16 последовательных портов с разъемами RJ45. Для модели CN2610 они работают именно по стандарту RS-232 и передают полный набор сигналов TxD, RxD, RTS, CTS, DTR, DSR, DCD и GND. Скорость последовательного обмена настраивается в диапазоне от 50 бит/с до 921,6 кбит/с; поддерживаются 5–8 бит данных, различные варианты четности, один или два стоповых бита и аппаратное либо программное управление потоком.

• 16 × RS-232 на 8-контактных RJ45;
• 2 × 10/100Base-TX Ethernet на RJ45;
• магнитная изоляция Ethernet 1,5 кВ;
• отдельный консольный порт RS-232 для локальной настройки;
• два входа 100–240 В AC для резервирования питания.

Два LAN-порта дают возможность строить отказоустойчивое подключение или разводить доступ по разным сегментам. Функция Redundant COM помогает сохранять доступность последовательного канала при отказе сетевого пути. Перед внедрением необходимо проверить распиновку RJ45: разъем физически похож на Ethernet, но последовательные порты CN2610 нельзя подключать как обычные сетевые порты.

Режимы Serial-to-Ethernet

Moxa CN2610-16-2AC поддерживает Real COM, TCP Server, TCP Client, UDP, RFC2217, Terminal, Reverse Telnet, PPP, DRDAS и Redundant COM. В режиме Real COM удаленный интерфейс отображается в операционной системе как локальный последовательный порт, поэтому существующее прикладное ПО часто можно сохранить без переработки протокола обмена. TCP Server подходит, когда инициатор соединения находится на стороне управляющей системы, а TCP Client — когда подключение должен устанавливать сам терминальный сервер.

Для Windows предусмотрены драйверы Real COM, для Linux — Real TTY. Также заявлена поддержка фиксированных TTY-драйверов для ряда UNIX-платформ. Управлять устройством можно через веб-консоль HTTP/HTTPS, SSH, Telnet, последовательную консоль, SNMP v1/v2c/v3 и фирменные утилиты Moxa. Поддерживаются DHCP, DNS, DDNS, SMTP, статическая маршрутизация и RIP v1/v2.

Безопасность и эксплуатация

Для ограничения доступа доступны локальная аутентификация и RADIUS, защищенные протоколы HTTPS и SSH, а также PAP и CHAP для соответствующих режимов. Встроенные часы реального времени, звуковой сигнализатор и watchdog помогают контролировать состояние устройства и автоматически восстанавливать работу при программном сбое. По данным Moxa, расчетный MTBF варианта CN2610-16-2AC составляет 604 346 часов по методике Telcordia.

Металлический корпус рассчитан на установку в 19-дюймовую стойку и занимает 1U. Размеры с крепежными ушами составляют 480 × 198 × 45,5 мм, масса — около 2,64 кг. Рабочий диапазон температуры стандартной версии — от 0 до 55 °C, допустимая относительная влажность — 5–95% без конденсации.

Что проверяем перед поставкой

Перед отгрузкой восстановленного Moxa CN2610-16-2AC проверяются загрузка, оба LAN-интерфейса, доступ к управлению, последовательные каналы и два ввода питания. Конфигурация очищается от данных предыдущего владельца, а версия прошивки и комплектность фиксируются в предложении. При необходимости подберем консольные кабели или переходники под распиновку подключаемого оборудования.

• точное исполнение CN2610-16-2AC с 16 портами RS-232;
• работоспособность обоих Ethernet-портов и двух AC-вводов;
• состояние разъемов, вентиляторов и корпуса;
• наличие стоечных креплений и кабелей питания;
• совместимость распиновки и режима обмена с вашим устройством.

Цена Moxa CN2610-16-2AC зависит от состояния и комплекта поставки. В заявке укажите количество последовательных устройств, требуемую распиновку, режим подключения и операционную систему сервера. Мы сверим совместимость, подготовим терминальный сервер к включению в сеть и согласуем доставку.
