Коммутатор Juniper QFX5100-48S-3AFO, 48 портов

Juniper QFX5100-48S-3AFO для высокоплотной коммутации 10GbE

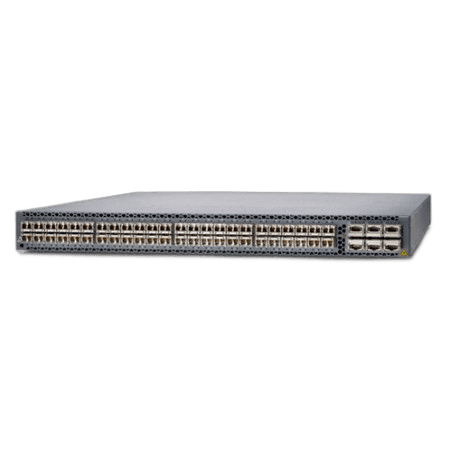

Juniper QFX5100-48S-3AFO — коммутатор 1U для серверных стоек и сетей ЦОД, где требуется много оптических подключений 1/10GbE и несколько производительных 40GbE uplink. На портовой панели размещены 48 слотов SFP/SFP+ и 6 слотов QSFP+. Такая конфигурация подходит для подключения серверов, систем хранения, гипервизорных кластеров и межстоечных линий без перехода на более крупное модульное шасси.

Индекс 3AFO обозначает конкретное аппаратное исполнение, а не маркетинговое дополнение к названию. Коммутатор комплектуется резервируемыми AC-блоками питания и вентиляторами Air Out. Воздух поступает со стороны портов и выходит через заднюю часть с вентиляторами и блоками питания: направление port-to-FRU, или front-to-back. Эта версия предназначена для стоек, в которых холодный коридор находится перед портовой панелью. Подменять ее вариантом 3AFI нельзя — у него противоположное направление охлаждения.

Порты и пропускная способность

Каждый из 48 основных слотов принимает SFP+ для 10GbE или совместимый SFP для 1GbE. Шесть QSFP+ можно использовать как 40-гигабитные соединения; при поддерживаемой конфигурации порт разбивается на четыре канала 10GbE через breakout-кабель. Это дает свободу при построении ToR-уровня: часть QSFP+ задействуется для uplink к spine-коммутаторам, а часть — для дополнительных серверных подключений или Virtual Chassis.

Коммутационная матрица QFX5100-48S обеспечивает до 1,44 Тбит/с, производительность — до 1,08 млрд пакетов в секунду. Архитектура рассчитана на передачу трафика на скорости линии и низкую задержку, поэтому модель применяют в сетях виртуализации, хранения и приложений, чувствительных к времени отклика. Реальный результат зависит от размера пакета, версии Junos OS и включенных функций.

Роль в архитектуре дата-центра

• коммутатор ToR для подключения серверов по 1/10GbE;
• leaf-уровень с 40GbE связями до spine;
• агрегация нескольких стоек или сетевых сегментов;
• подключение СХД, резервных площадок и вычислительных кластеров;
• расширение действующей фабрики на оборудовании Juniper;
• замена QFX5100 с сохранением схемы портов и направления охлаждения.

QFX5100 работает под управлением Junos OS и поддерживает привычную для Juniper модель конфигурации, автоматизацию и сетевые функции L2/L3. В зависимости от выпуска Junos и принятой архитектуры доступны Virtual Chassis, Virtual Chassis Fabric, EVPN-VXLAN и другие механизмы построения фабрик. До покупки стоит сверить матрицу совместимости ПО: слишком новая или неподходящая версия может изменить доступность отдельных функций, оптики и сценариев объединения устройств.

Что отличает исполнение 3AFO

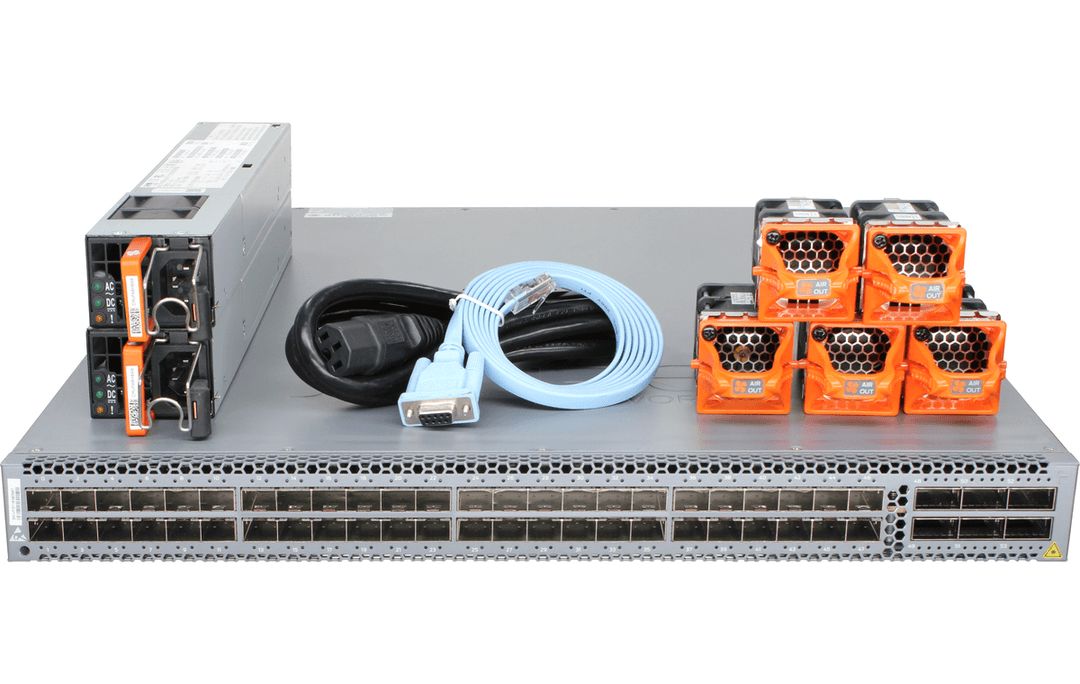

Помимо Air Out, версия 3AFO относится к конфигурации с расширенным набором интерфейсов управления. В официальной таблице Juniper для нее указаны три management-порта и резервируемое питание AC. В поставках восстановленного оборудования важно проверить маркировку всех сменных компонентов: пять вентиляторных модулей должны быть QFX5100-FAN-AFO или эквивалентного исполнения AIR OUT, а ручки блоков питания — соответствовать тому же направлению. Смешивать AFI и AFO в одном шасси нельзя: Junos формирует аппаратную тревогу, а охлаждение становится некорректным.

Некоторые складские позиции могут иметь блоки питания DC или неполный набор FRU. Такой комплект необходимо сверять по фактическим артикулам: DC-вариант относится к другому заказному номеру и не должен выдаваться за стандартный QFX5100-48S-3AFO. Перед счетом мы фиксируем тип питания, направление airflow, количество вентиляторов и серийные номера компонентов.

Проверка перед поставкой

Для восстановленного Juniper QFX5100-48S-3AFO проверяется загрузка Junos, состояние системных датчиков, отсутствие критических alarms, работа вентиляторов и обоих блоков питания. Порты тестируются выборочно или по согласованной программе; отдельно контролируются management, console и uplink. По запросу можно подобрать совместимые SFP/SFP+, QSFP+, DAC/AOC и breakout-кабели. Важно заранее сообщить тип волокна, расстояние, требуемые скорости и модели трансиверов, уже используемых в сети.

Корпус занимает 1U. До установки проверьте крепления и оставьте пространство для кабелей и вентиляции. Горячий выхлоп соседнего оборудования не должен попадать на портовую панель QFX5100.

Купить Juniper QFX5100-48S-3AFO в 49 Порт

В 49 Порт можно купить Juniper QFX5100-48S-3AFO с проверкой конкретного комплекта перед оплатой. Цена зависит от состояния, типа и количества блоков питания, состава вентиляторов, креплений и доступных модулей. На восстановленное продавцом оборудование предоставляется согласованная гарантия; для юридических лиц доступны безналичная оплата и закрывающие документы.

Отправляем оборудование по России транспортными компаниями. Позиции со склада проходят подготовку перед отгрузкой, а заказная поставка может занимать несколько недель. Для подбора достаточно прислать схему подключений, требуемое число 10/40GbE портов, тип питания и направление воздуха в стойке.
