Коммутатор Cisco Catalyst WS-C4500X-16SFP+, 16 портов 10GbE

Cisco Catalyst WS-C4500X-16SFP+ для 10GbE-агрегации

Cisco WS-C4500X-16SFP+ — фиксированный коммутатор агрегации с 16 универсальными портами SFP/SFP+, рассчитанный на корпоративные кампусные сети и серверные площадки. Каждый интерфейс поддерживает 1 или 10 Гбит/с, поэтому существующие гигабитные оптические линии можно переносить на платформу постепенно, сохраняя возможность перехода на 10GbE.

Модель работает под управлением Cisco IOS XE с набором функций IP Base и поддерживает маршрутизацию, сегментацию VRF, Flexible NetFlow и Virtual Switching System. В корпусе 1U предусмотрены резервируемые горячезаменяемые блоки питания и пять сменных вентиляторов. Базовый PID поставлялся без БП, поэтому состав источников питания конкретного восстановленного экземпляра обязательно фиксируется перед заказом.

Порты и расширение

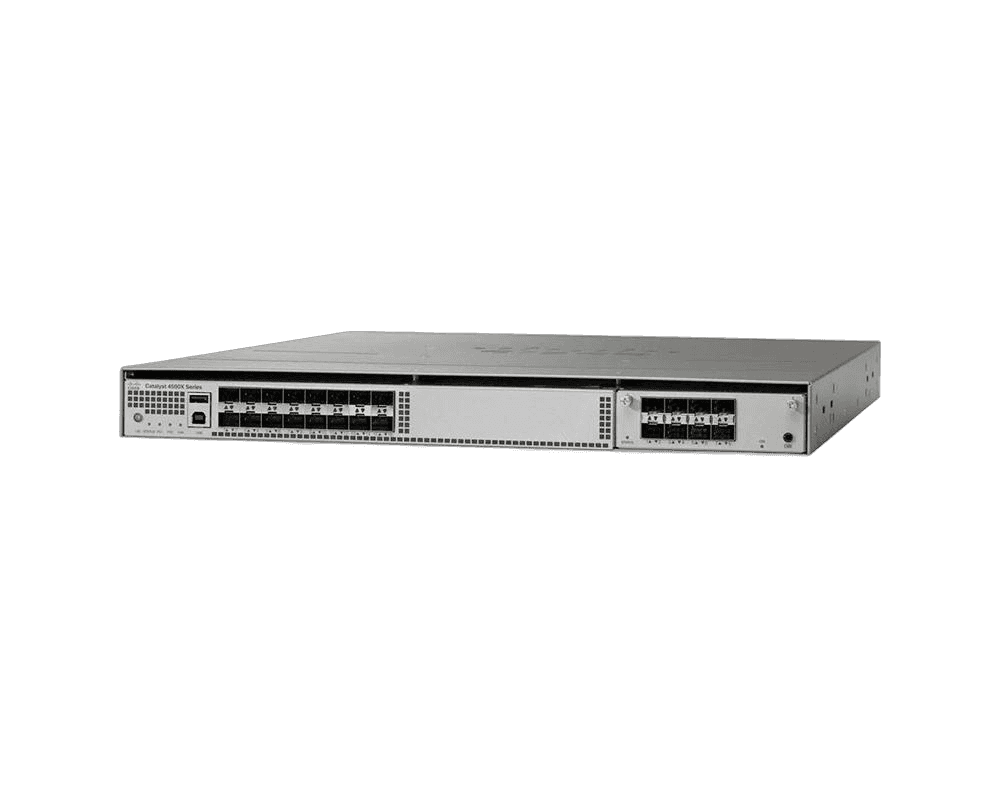

Шестнадцать встроенных SFP/SFP+ обеспечивают неблокирующее подключение 1/10GbE. В отдельный отсек устанавливается горячезаменяемый модуль C4KX-NM-8SFP+, который добавляет еще восемь таких портов и увеличивает общую плотность до 24. Оптические трансиверы и DAC выбираются по матрице совместимости Cisco, версии IOS XE, типу волокна и дальности линии.

• 16 × SFP/SFP+ 1/10GbE в базовой конфигурации;
• до 24 портов с модулем C4KX-NM-8SFP+;
• отдельный 10/100/1000Base-T management-порт;
• USB Type A для загрузки и хранения файлов, поддержка SD-карты;
• два слота горячезаменяемых AC- или DC-блоков питания.

PoE на этой модели отсутствует: все основные интерфейсы оптические или работают с совместимыми медными SFP. WS-C4500X-16SFP+ предназначен для агрегации коммутаторов доступа, серверных uplink и межузловых линий, а не для прямого питания телефонов и точек доступа.

Производительность и таблицы

Архитектура Catalyst 4500-X обеспечивает коммутационную способность до 800 Гбит/с и аппаратную обработку IPv4 либо L2-трафика до 250 Mpps; для IPv6 заявлено до 125 Mpps. В конфигурации Virtual Switching System пара устройств масштабируется до 1,6 Тбит/с. Таблица MAC рассчитана на 55 000 записей, а 16-портовый SKU поддерживает до 64 000 IPv4 и 32 000 IPv6 записей пересылки.

Доступны до 4094 VLAN и столько же SVI, Jumbo Frame до 9216 байт, 128 000 записей Flexible NetFlow и восемь двунаправленных SPAN/RSPAN-сеансов на линейной скорости. Эти параметры позволяют использовать устройство в роли агрегации нескольких зданий или этажей, где необходимы высокая плотность 10GbE и детальная видимость приложений.

VSS и высокая доступность

Два Catalyst 4500-X могут объединяться в VSS и работать как один логический коммутатор. Virtual Switch Link строится на 1/10GbE, допускается до восьми VSL-линий. Такое объединение упрощает резервирование uplink, устраняет STP-блокировку на межкоммутаторных соединениях и позволяет распределить EtherChannel между двумя физическими шасси.

В VSS доступны Nonstop Forwarding/Stateful Switchover и межшассийное ISSU в поддерживаемых версиях ПО. Перед построением пары необходимо сверить модели, лицензии, релизы IOS XE и схему VSL. Наличие команды и образа само по себе не гарантирует корректную совместимость любых двух устройств.

Маршрутизация, контроль и безопасность

IP Base включает статическую и динамическую маршрутизацию в пределах возможностей конкретного релиза, IPv4/IPv6, multicast, VRF-Lite и аппаратные ACL. Flexible NetFlow дает статистику по потокам L2–L4, а TrustSec, 802.1X, uRPF, Control Plane Policing и Port Security помогают разделять доступ и защищать плоскость управления.

Управление выполняется через IOS XE CLI, SSH, SNMP, syslog и совместимые системы Cisco. Для автоматизации доступны EEM и Smart Call Home. Перед вводом восстановленного коммутатора мы очищаем конфигурацию и проверяем загрузочный образ, лицензии и корректность обеих областей памяти.

Охлаждение и питание

Именно WS-C4500X-16SFP+ имеет поток воздуха спереди назад; обратное направление относится к модели WS-C4500X-F-16SFP+. Для этой версии применяются вентиляторы C4KX-FAN-R и соответствующие AC/DC-БП с тем же airflow. Установка разнонаправленных компонентов нарушает охлаждение.

Каждый блок рассчитан на 750 Вт, допускается сочетание двух AC, двух DC либо AC и DC. Номинальное потребление системы составляет около 330 Вт, максимальное — 400 Вт. Размеры корпуса — 438 × 44 × 533 мм; масса без БП 8,62 кг, с двумя источниками — около 10,43 кг.

Проверка и комплектация

• тестируем все SFP/SFP+ и установленный модуль расширения;
• проверяем оба БП, пять вентиляторов и front-to-back airflow;
• фиксируем IOS XE, IP Base, лицензии и возможность VSS;
• сверяем management, USB, SD и консольные интерфейсы;
• уточняем крепления, трансиверы, DAC и кабели питания.

Купить Cisco WS-C4500X-16SFP+ можно в проверенной восстановленной комплектации с гарантией. Цена зависит от числа БП, наличия 8-портового модуля и оптики. Пришлите схему агрегации и требования к VSS: мы подберем состав, проверим совместимость и согласуем доставку.
