Коммутатор Cisco ME-3400-24TS-A, 24 × Fast Ethernet, 2 × SFP

Cisco ME-3400-24TS-A: коммутатор доступа Metro Ethernet

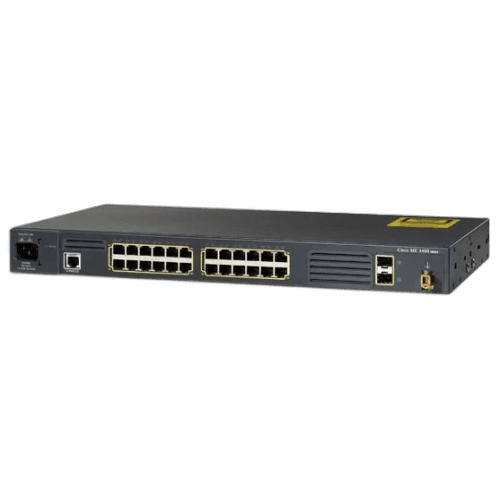

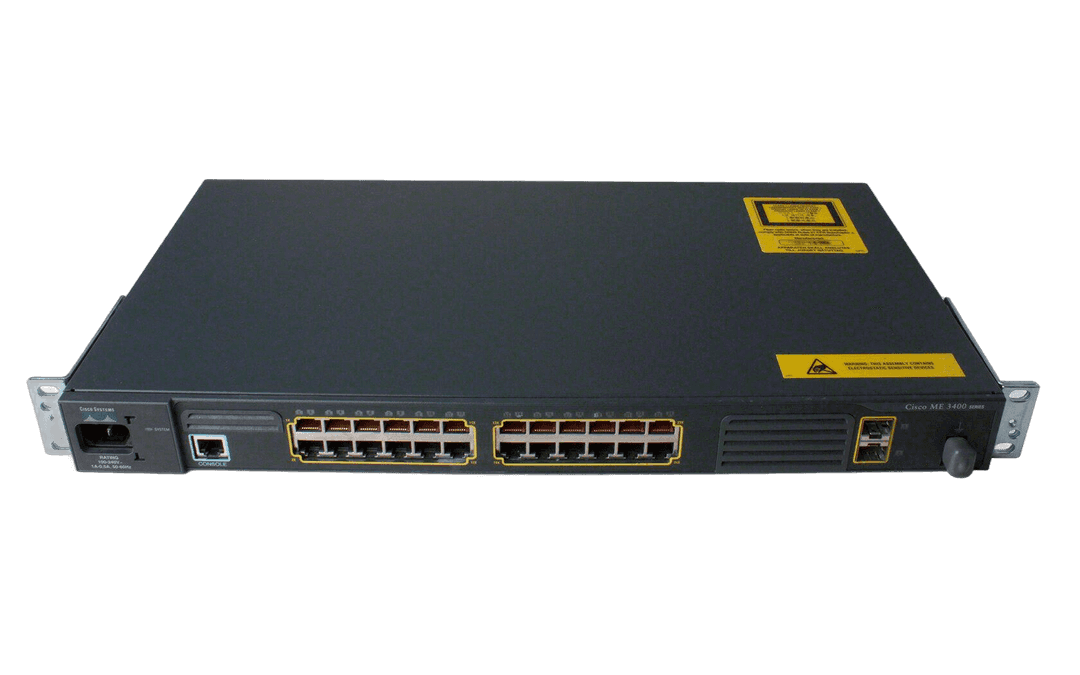

Cisco ME-3400-24TS-A — управляемый операторский коммутатор с 24 медными портами Fast Ethernet 10/100BASE-TX и двумя гигабитными слотами SFP. Модель создавалась для организации абонентского доступа и предоставления услуг Metro Ethernet, где важны разграничение пользовательского и операторского трафика, управление VLAN, контроль полосы и эксплуатационная предсказуемость. Суффикс A означает встроенное питание от сети переменного тока.

Устройство подходит для сохранения или расширения действующей инфраструктуры Cisco ME 3400, лабораторного стенда и проектов, где требуются именно 100-мегабитные клиентские порты с оптическими гигабитными восходящими линиями. Если планируется купить Cisco ME-3400-24TS-A, следует учитывать возраст платформы, доступную версию IOS и отсутствие современных 10G-интерфейсов.

Порты и производительность

• Порты доступа: 24 × 10/100BASE-TX RJ-45.
• Аплинки: 2 × Gigabit Ethernet SFP.
• Питание: встроенный блок 100–240 В AC.
• Коммутационная полоса: 8,8 Гбит/с.
• Скорость пересылки: до 6,5 млн пакетов в секунду.
• Таблица MAC: до 8000 адресов.
• Форм-фактор: 1U для стандартной 19-дюймовой стойки.

Два SFP-слота поддерживают квалифицированные Cisco модули 1000BASE-SX, LX/LH, ZX, BX и другие варианты, перечисленные производителем для конкретного выпуска IOS. Оптика в базовый комплект не входит. Это не комбинированные медно-оптические порты: штатное описание модели указывает два SFP-аплинка поверх 24 отдельных портов 10/100 Мбит/с.

Для каких задач подходит ME 3400

Коммутатор рассчитан на границу сети оператора и клиента. Он позволяет подключить несколько абонентов или устройств доступа, разделить их по VLAN и передать агрегированный трафик по оптическим гигабитным линиям. В зависимости от программного образа доступны функции Ethernet access, QoS, списки контроля доступа, защита уровня 2, мониторинг и средства диагностики канала.

Архитектура Metro Ethernet полезна там, где обычного офисного L2-коммутатора недостаточно: требуется ограничивать широковещательный трафик, применять политику к пользовательским портам и сохранять управляемость узла. При этом ME-3400-24TS-A не следует покупать как современный универсальный гигабитный коммутатор: все 24 клиентских порта ограничены Fast Ethernet, PoE отсутствует, а гигабит доступны только на двух SFP-аплинках.

Отличия от соседних модификаций

ME-3400-24TS-D имеет ту же конфигурацию портов, но питается от источника постоянного тока, поэтому не является прямой заменой версии A без подготовки электропитания. ME-3400-24FS-A вместо медных клиентских портов оснащен 24 слотами 100BASE-FX SFP. Модели ME 3400G предлагают другую плотность гигабитных интерфейсов, а более поздний ME 3400E-24TS-M использует модульные блоки питания и два dual-purpose аплинка. При заказе необходимо сверять полный PID, а не только надпись ME 3400 на корпусе.

Официальные материалы Cisco приводят для ME-3400-24TS размеры 4,4 × 44,5 × 24,2 см и массу около 2,9 кг. Типичное энергопотребление AC-версии составляет 25 Вт, максимальное — 30 Вт. Компактная глубина удобна для телекоммуникационных шкафов, однако вокруг вентиляционных отверстий нужно оставить пространство.

Что проверяется перед поставкой

Восстановленный продавцом коммутатор проверяется на запуск, состояние портов, работу консоли и отсутствие критических аппаратных ошибок. Для старой операторской платформы особенно важно зафиксировать версию IOS, программный образ, доступность загрузки и конфигурационный регистр. Перед передачей заказчику необходимо удалить прежнюю конфигурацию либо согласовать ее сохранение отдельно.

Также проверяются вентиляторы, встроенный AC-блок питания, разъем питания, корпус и комплект креплений. SFP-модули и консольный кабель включаются только тогда, когда они явно перечислены в предложении. По запросу менеджер уточнит фактическое состояние конкретного экземпляра, набор аксессуаров и условия гарантии.

Подбор и ввод в эксплуатацию

Перед заказом сообщите требуемый тип аплинка, длину оптической линии, модель встречного оборудования и необходимый программный функционал. Это позволит подобрать SFP и проверить, поддерживает ли установленный IOS нужные протоколы. Если проекту необходимы 24 гигабитных порта, PoE, 10G-аплинки или актуальная программная поддержка, разумнее подобрать более новое оборудование, а не использовать ME-3400-24TS-A вне его расчетного сценария.
