Коммутатор Cisco WS-C3750X-12S-E, 12 портов

Cisco WS-C3750X-12S-E: оптический коммутатор агрегации с IP Services

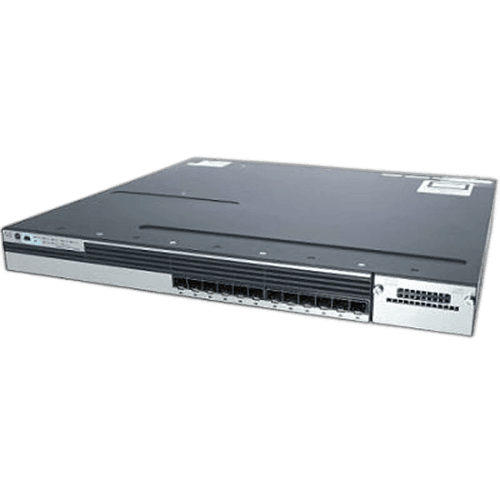

Cisco WS-C3750X-12S-E — управляемый коммутатор Catalyst 3750-X с двенадцатью гигабитными SFP-портами. Модель предназначена для агрегации оптических линий, подключения удаленных шкафов и построения распределительного уровня сети. Суффикс -E обозначает набор функций IP Services с расширенными возможностями маршрутизации IPv4 и IPv6.

Важно отличать эту модель от медных 3750-X: все двенадцать основных интерфейсов рассчитаны на стандартные SFP 1GbE. Модули SFP+ в эти downlink-слоты не устанавливаются. Десятигигабитные uplink можно получить через отдельный сетевой модуль C3KX-NM-10G или другой совместимый модуль в выделенном слоте.

Для каких задач подходит

• агрегация гигабитных оптических линий от этажных и филиальных коммутаторов;
• распределительный уровень корпоративной сети;
• резервируемое подключение серверных и технологических сегментов;
• маршрутизация между VLAN с функциями IP Services;
• расширение существующего стека Catalyst 3750-X.

Коммутационная матрица имеет производительность 160 Гбит/с. Для исполнения 3750X-12S с двумя 10GbE uplink производитель указывает скорость пересылки до 35,7 млн пакетов в секунду. Аппаратная платформа оснащена 512 МБ DRAM и 128 МБ flash-памяти, поддерживает jumbo-кадры до 9216 байт и до 1005 VLAN.

StackWise Plus и StackPower

WS-C3750X-12S-E поддерживает StackWise Plus: до девяти совместимых коммутаторов можно объединить в единое логическое устройство. При этом сохраняется локальная коммутация внутри каждого шасси, а управление и конфигурация стека выполняются централизованно. Стековые кабели не следует считать частью каждой восстановленной поставки — их количество и длина согласовываются отдельно.

Технология StackPower объединяет источники питания нескольких устройств в общий пул. Для нее нужны соответствующие кабели и совместимая конфигурация. Коммутатор также поддерживает внешнюю систему XPS 2200. Перед внедрением необходимо сверить версию IOS, состав стека и поддержку функций всеми участниками.

Порты, модули и лицензирование

Двенадцать SFP-слотов поддерживают гигабитные оптические и медные трансиверы из перечня совместимости Cisco. Выбор модулей зависит от типа волокна, расстояния и разъема встречного оборудования. Отдельный слот сетевого модуля может комплектоваться вариантами C3KX-NM-1G, C3KX-NM-10G, C3KX-NM-10GT или сервисным модулем; точная совместимость зависит от IOS.

IP Services расширяет возможности IP Base и рассчитан на более сложные сценарии L3. Перед заказом восстановленного устройства мы проверяем фактически установленный feature set и загрузочный образ: буквенный индекс в названии сам по себе не заменяет проверку лицензии на конкретном экземпляре.

Питание и монтаж

Шасси занимает 1U, имеет размеры 44,5 × 445 × 460 мм и массу около 6,8 кг. Штатная конфигурация использует сменный AC-блок питания 350 Вт. Предусмотрено два отсека питания, поэтому для резервирования можно установить второй совместимый модуль. Фактическое количество БП в поставке фиксируется до оплаты.

Устройство использует активное охлаждение со сменным вентиляторным модулем. При установке нужно обеспечить свободный воздушный поток и не смешивать несовместимые варианты модулей. Рабочий диапазон с AC-питанием составляет от −5 до +45 °C на высоте до 1500 м.

Проверка перед отгрузкой

49 Порт проверяет POST, загрузку IOS, все двенадцать SFP-позиций, консоль, сетевой модуль, StackWise, вентиляторы и блоки питания. Для проекта желательно заранее указать требуемые трансиверы, uplink, функции маршрутизации и состав стека.

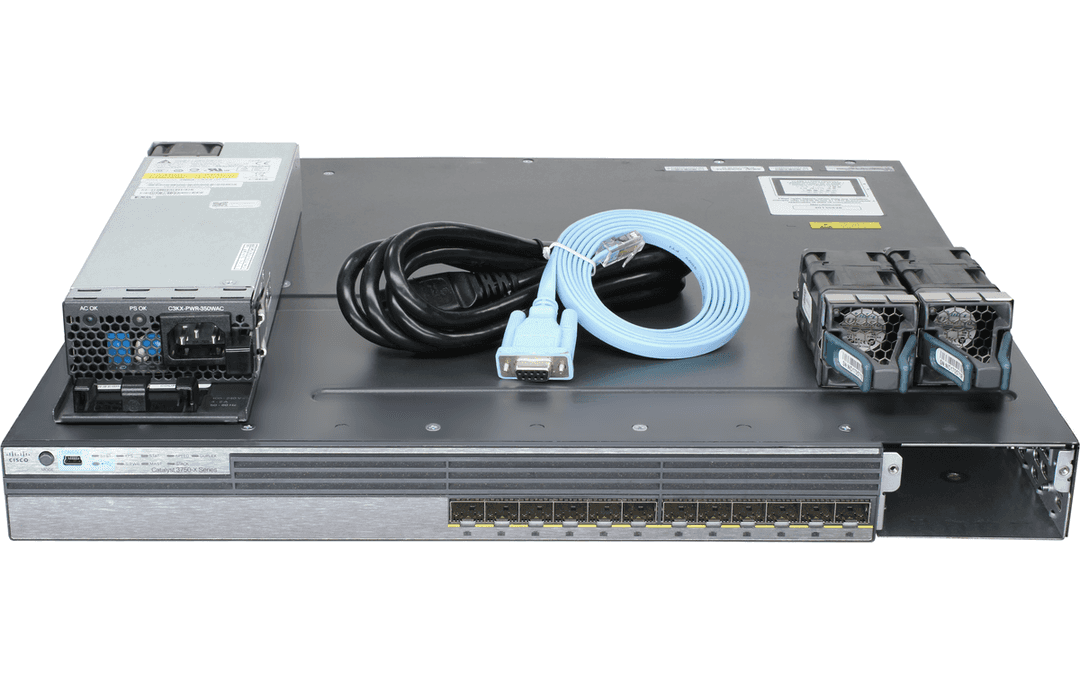

• Комплект. Согласуем БП, сетевой модуль, StackWise/StackPower-кабели, крепления и SFP.
• Совместимость. Сверяем IOS, feature set и модели участников стека.
• Документация. В карточке доступны официальные datasheet и hardware guide Cisco.
• Доставка. Отправляем ТК или почтой; заказные позиции могут идти несколько недель.
• Гарантия. Срок фиксируется для выбранного экземпляра.

Как купить Cisco WS-C3750X-12S-E

Чтобы купить Cisco WS-C3750X-12S-E, отправьте заявку с количеством устройств и перечнем необходимых SFP, uplink-модулей и стековых аксессуаров. Если известна аппаратная ревизия, ее можно сообщить для специальной проверки, но в обычном проекте важнее подтвердить точную модель, IOS, лицензию и комплект.

Цена Cisco WS-C3750X-12S-E зависит от состояния, числа блоков питания, сетевого модуля, лицензии и трансиверов. Мы подготовим предложение на конкретную проверенную комплектацию и поможем подобрать совместимые компоненты.
