Коммутатор Cisco WS-C3750E-48PD-SF, 48 портов Full PoE

Cisco WS-C3750E-48PD-SF с Full PoE и StackWise Plus

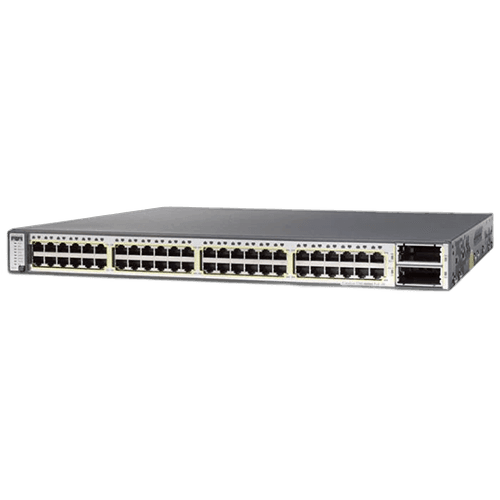

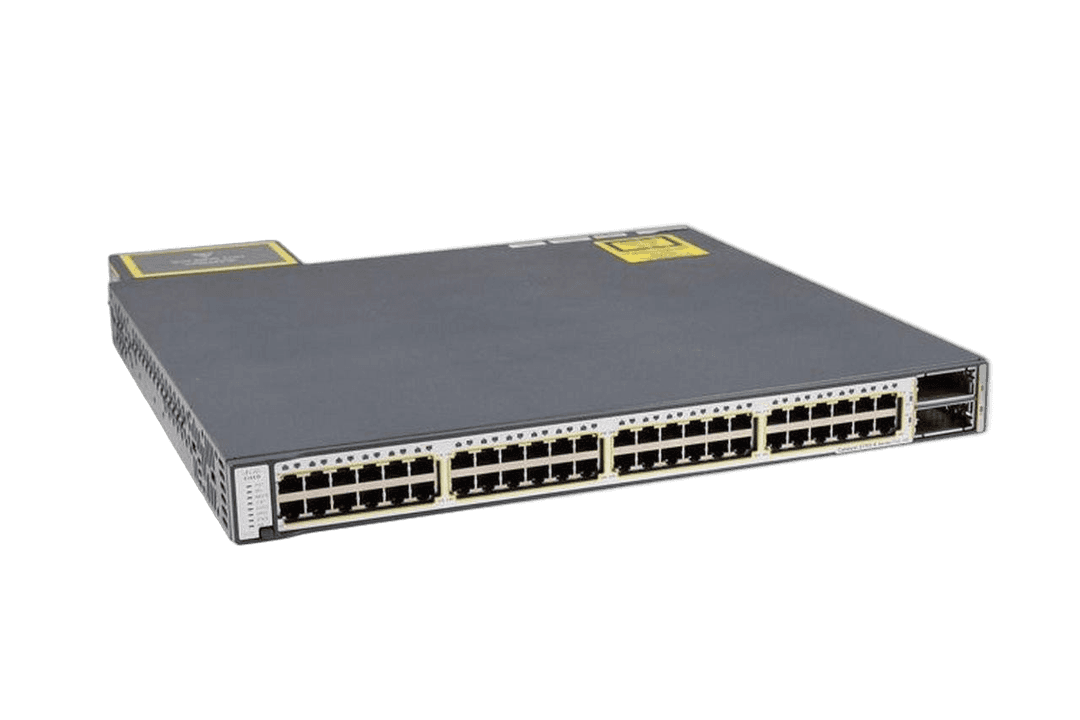

Cisco WS-C3750E-48PD-SF — многоуровневый стековый коммутатор Catalyst 3750-E с 48 гигабитными портами PoE и двумя uplink-слотами X2 для 10 Gigabit Ethernet. Суффикс SF обозначает комплектацию с программным набором IP Base и полной мощностью питания: устройство способно выделить по 15,4 Вт одновременно на каждый из 48 портов. Это отличает его от WS-C3750E-48PD-S, рассчитанного на 370 Вт PoE.

Модель предназначена для сетей с высокой плотностью IP-телефонов, точек доступа, камер и других потребителей IEEE 802.3af. StackWise Plus объединяет несколько совместимых Catalyst в единую управляемую систему и предоставляет межкоммутаторную полосу 64 Гбит/с. Такой коммутатор подходит для уровня доступа, распределения филиала, расширения установленного стека или создания аппаратного резерва.

48 портов с полным бюджетом PoE

Каждый порт RJ-45 работает на скорости 10, 100 или 1000 Мбит/с и поддерживает передачу питания. Суммарный доступный бюджет 740 Вт позволяет отдать стандартные 15,4 Вт всем 48 устройствам одновременно. На поддерживаемых выпусках IOS отдельные порты могут использовать Enhanced PoE до 20 Вт, но тогда допустимое количество и распределение нагрузки требуется рассчитывать с учетом общего лимита.

• Порты доступа: 48 × 10/100/1000BASE-T RJ-45 с PoE.
• Бюджет PoE: 740 Вт, до 15,4 Вт на всех 48 портах.
• Uplink: 2 × X2 для 10 Gigabit Ethernet.
• Стек: Cisco StackWise Plus, полоса 64 Гбит/с.
• Коммутационная полоса: 68 Гбит/с.
• Программный набор: Cisco IOS IP Base.

Полная мощность особенно полезна при равномерном заполнении коммутационного шкафа телефонами и камерами. Однако для устройств, которым требуется больше 15,4 Вт, необходимо учитывать индивидуальный максимум и версию IOS. До заказа лучше составить перечень потребителей с паспортной мощностью и проверить, не нужен ли более современный стандарт PoE+.

Два uplink X2 и совместимость оптики

Высокоскоростные интерфейсы выполнены в формате X2, а не SFP+. Для 10GbE применяются соответствующие X2-модули. Cisco TwinGig Converter Module позволяет превратить один X2-слот в два гигабитных SFP-интерфейса, если существующая магистраль работает на 1GbE. Конвертер и трансиверы являются отдельными позициями, поэтому их наличие в восстановленном комплекте нужно подтверждать.

Перед покупкой следует определить тип волокна, длину линии, требуемую скорость и интерфейс второго устройства. Механически похожие трансиверы разных форм-факторов не взаимозаменяемы. Если планируется 10GbE, проверяются точный X2-модуль и его поддержка установленным IOS; для TwinGig дополнительно сверяются SFP и ограничения режима портов.

Стек и функции IP Base

StackWise Plus позволяет управлять группой коммутаторов через единую конфигурацию. При отказе одного участника остальные продолжают пересылку трафика, а мастер стека выбирается из рабочих устройств. Для сборки нужны фирменные стековые кабели, совместимые версии программного обеспечения и корректно замкнутое кольцо.

IP Base предоставляет коммутацию L2, VLAN, QoS, списки доступа, статическую маршрутизацию и ограниченный набор динамической маршрутизации, включая EIGRP Stub. Полная функциональность IP Services в парт-номер SF не входит. Если проект использует расширенную IPv4/IPv6-маршрутизацию или multicast, нужно проверить текущий уровень лицензии и возможность легального обновления.

Питание и комплектация

Исполнение SF поставлялось со сменным блоком питания 1150 Вт и вентиляторным модулем. Для внешнего резервирования поддерживается Cisco RPS 2300 с подходящими источниками питания. Коммутатор занимает 1U. При установке необходимо рассчитать нагрузку на PDU и ИБП: большая часть входной мощности может расходоваться не самим шасси, а подключенными PoE-устройствами.

1. Сверьте парт-номер WS-C3750E-48PD-SF, а не близкие S или EF.
2. Проверьте блок 1150 Вт, вентиляторный модуль и силовой кабель.
3. Укажите нужные X2 либо TwinGig-конвертеры и SFP.
4. Согласуйте стековые кабели, версию IOS и IP Base.
5. Рассчитайте суммарную PoE-нагрузку и требуемое резервирование.

Перед отгрузкой восстановленный экземпляр можно проверить по загрузке, состоянию портов, работе PoE под нагрузкой, вентиляторам, блоку питания и стековым интерфейсам. Такой тест важнее простой проверки линка, поскольку неисправность силовой части может проявиться только при подключении нескольких потребителей.

Цена и заказ Cisco WS-C3750E-48PD-SF

Цена Cisco WS-C3750E-48PD-SF зависит от состояния, состава питания, версии IOS, стековых кабелей и комплекта uplink-модулей. Чтобы купить Cisco WS-C3750E-48PD-SF, сообщите количество устройств, тип оптики, структуру стека и ожидаемую PoE-нагрузку. Мы проверим доступные комплектации и согласуем гарантию.

Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель. До оплаты фиксируются парт-номер, блок питания, модули, кабели, срок и результаты проверки. При необходимости подберем совместимые X2, TwinGig и SFP для существующей магистрали.
