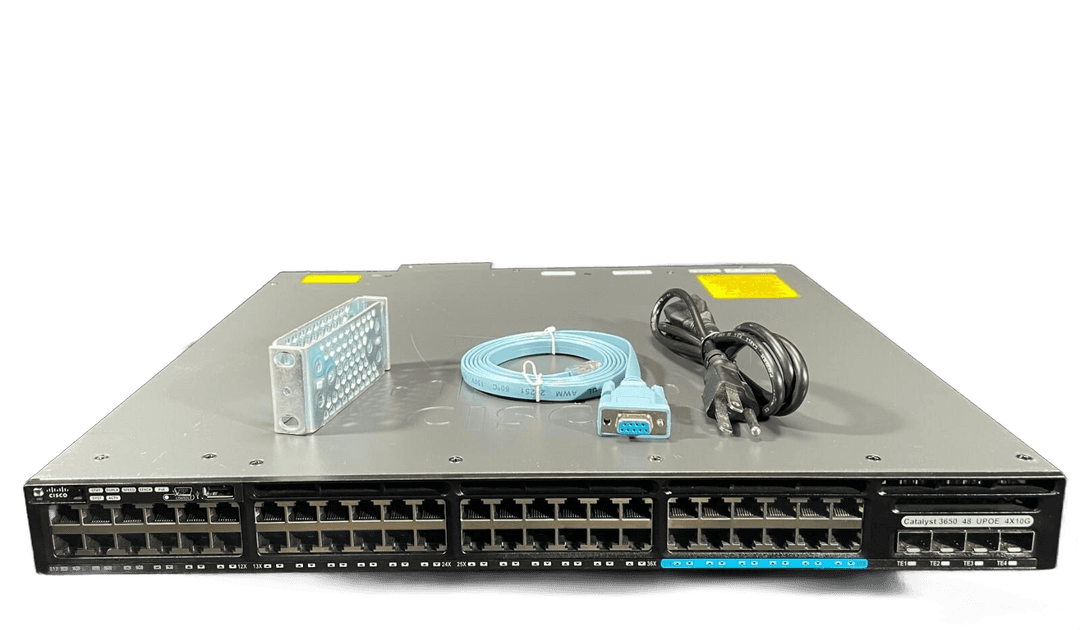

Коммутатор Cisco WS-C3650-12X48UQ

Варианты Cisco WS-C3650-12X48UQ

В карточке представлены одинаковые по аппаратной платформе коммутаторы с разными наборами функций IOS.

• WS-C3650-12X48UQ-L — LAN Base.
• WS-C3650-12X48UQ-E — IP Services.

Cisco WS-C3650-12X48UQ: 48 UPOE-портов и multigigabit

Cisco WS-C3650-12X48UQ — коммутатор доступа Catalyst 3650 для рабочих мест, точек доступа Wi-Fi, камер и других устройств с питанием по Ethernet. У него 48 медных UPOE downlink: 36 портов работают на 10/100/1000 Мбит/с, еще 12 поддерживают 100 Мбит/с, 1, 2,5, 5 и 10 Гбит/с. Четыре фиксированных SFP/SFP+ используются как 1/10GbE uplink.

Число 12X в названии относится к двенадцати multigigabit-интерфейсам, а не к общему количеству портов. Такая конфигурация полезна при модернизации беспроводной сети: скоростные точки доступа можно подключить к mGig без замены существующей медной кабельной системы, а обычные телефоны, камеры и компьютеры оставить на 1GbE.

UPOE и бюджет питания

Все 48 downlink поддерживают Cisco Universal Power over Ethernet. UPOE позволяет подавать до 60 Вт на совместимый порт, но одновременно доступная мощность ограничена блоками питания и потреблением самого коммутатора. С одним штатным PWR-C1-1100WAC Cisco указывает бюджет до 660 Вт для подключенных устройств. Поэтому число камер, телефонов и точек доступа рассчитывают по их фактическому потреблению, а не умножают 60 Вт на 48 портов.

В большинстве доступных комплектов установлены два PWR-C1-1100WAC. Второй модуль можно использовать для резервирования или увеличения доступного power budget в поддерживаемой схеме. Режим питания выбирается до ввода в эксплуатацию: при резервировании нужно убедиться, что оставшегося PSU хватит и на сам коммутатор, и на критичные PoE-нагрузки.

Пропускная способность и uplink

Четыре SFP+ uplink работают на 10GbE или с подходящими SFP на 1GbE. Это фиксированная конфигурация UQ: у близких модификаций UR и UZ другое число и тип uplink, поэтому заменять их только по совпадению 48 downlink нельзя. Для WS-C3650-12X48UQ заявлены коммутационная способность 392 Гбит/с и forwarding rate до 291,66 млн пакетов в секунду.

Поддерживаемая mGig-скорость и тип трансивера должны соответствовать оборудованию на второй стороне. Для медных портов отдельно проверяются категория и длина кабеля, особенно при 5/10GbE. Для оптических uplink согласуются скорость, волокно и дальность. Такой расчет предотвращает ситуацию, когда порт формально поддерживает нужный режим, но существующая линия не обеспечивает стабильное соединение.

StackWise-160

Опциональный комплект C3650-STACK-KIT добавляет интерфейсы StackWise-160 с полосой 160 Гбит/с. В один логический стек можно объединить до девяти совместимых Catalyst 3650, управлять ими через единый IP и использовать active/standby control plane. Стековые адаптеры и кабели не следует считать установленными только по названию коммутатора: их наличие проверяется по конкретному экземпляру.

• корпоративный доступ с централизованным управлением;
• подключение mGig Wi-Fi access point;
• питание IP-телефонов, камер и терминалов через UPOE;
• стек доступа с резервированием управления;
• замена Catalyst 3650 с сохранением портовой схемы и IOS-функций.

Разница между версиями L и E

WS-C3650-12X48UQ-L поставлялся с набором LAN Base, ориентированным на функции уровня доступа. WS-C3650-12X48UQ-E соответствует IP Services и рассчитан на расширенные возможности маршрутизации. Аппаратные порты у вариантов одинаковые, но доступные функции зависят от лицензии и установленного образа IOS XE. Перед заменой нужно сверить полный PID, лицензионный уровень и требования действующей конфигурации.

Карточка объединяет L и E как варианты одной аппаратной модели, однако выбранная поставка всегда фиксируется отдельно. Лицензия прежнего владельца или право на обновления не должны предполагаться автоматически: состояние программного обеспечения подтверждается перед выставлением счета.

Проверка восстановленного коммутатора

Перед отправкой Catalyst загружается под IOS XE. Проверяются 36 гигабитных и 12 mGig downlink, четыре SFP+ uplink, PoE-контроллеры, блоки питания, три сменных вентилятора FAN-T1 и системные журналы. Для комплекта со стеком дополнительно тестируются адаптеры и кабели StackWise.

Особое внимание уделяется PoE-нагрузке и работе mGig на разных скоростях. В предложении указываются точный суффикс L или E, количество PSU, стековые компоненты, крепления и версия программного обеспечения. Это позволяет сравнивать предложения по реальному составу, а не только по названию шасси.

Купить Cisco WS-C3650-12X48UQ

В 49 Порт можно купить Cisco WS-C3650-12X48UQ-L или WS-C3650-12X48UQ-E в состоянии REF / восстановленное продавцом. Мы подтвердим цену, лицензионный вариант, комплектацию питания, гарантию и срок поставки. Для организаций доступны безналичная оплата и закрывающие документы.

Доставка выполняется по России транспортными компаниями или почтовыми службами. заказная позиция может идти несколько недель. По запросу подберем SFP/SFP+, StackWise-160 kit и совместимые кабели.
