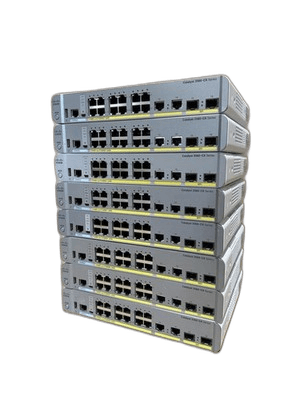

Коммутатор Cisco WS-C3560CX-12PC-S, 12 портов

Cisco Catalyst WS-C3560CX-12PC-S для компактного PoE-доступа

Cisco WS-C3560CX-12PC-S - компактный управляемый коммутатор с двенадцатью гигабитными портами PoE+ и четырьмя отдельными гигабитными uplink. Он рассчитан на размещение рядом с рабочими местами, точками доступа, IP-телефонами или камерами там, где вести все линии до центральной коммутационной стойки неудобно. Безвентиляторная конструкция позволяет использовать устройство в офисе, переговорной или торговом помещении без постоянного шума.

Модель относится к Catalyst 3560-CX и поставляется с программным набором IP Base. Помимо функций второго уровня, она поддерживает базовые возможности маршрутизации, предусмотренные этим образом. Для расширенного IP Services Cisco предлагала отдельную RTU-лицензию; наличие такой лицензии у восстановленного экземпляра необходимо проверять, а не предполагать по названию шасси.

Порты WS-C3560CX-12PC-S

• 12 x 10/100/1000BASE-T PoE+ для оконечных устройств;
• 2 x 10/100/1000BASE-T RJ-45 в роли медных uplink;
• 2 x 1G SFP для оптических или совместимых медных модулей;
• консольный интерфейс и средства удаленного управления Cisco IOS.

Uplink не входят в число двенадцати пользовательских портов: это четыре отдельные позиции, поэтому можно одновременно подключить PoE-нагрузку и организовать резервные восходящие линии. Однако SFP работают только на гигабитной скорости. Два 10G SFP+ предусмотрены у другой модификации - WS-C3560CX-12PD-S; подменять ей характеристики 12PC-S нельзя.

Оптические трансиверы приобретаются отдельно. Перед заказом SFP нужно сверить тип волокна, расстояние и совместимость с установленной версией Cisco IOS. Для объединения двух uplink можно использовать EtherChannel при поддерживаемой конфигурации соседнего оборудования.

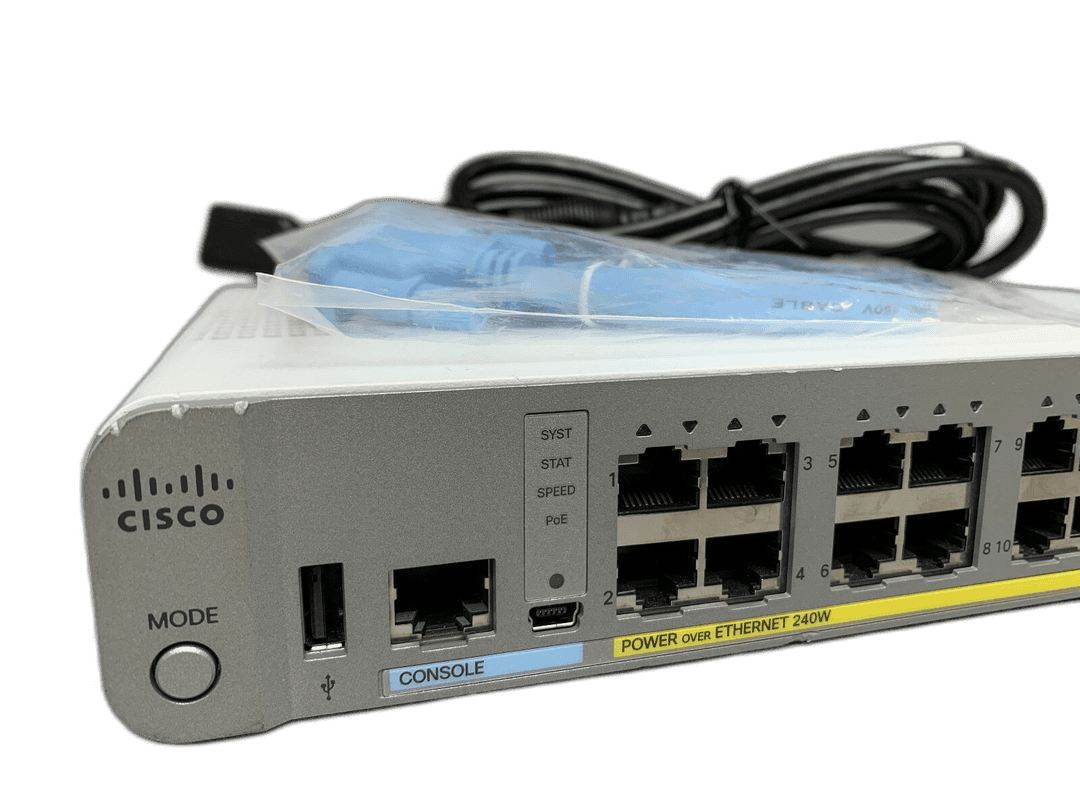

PoE+ с бюджетом 240 Вт

Все двенадцать downlink-портов поддерживают IEEE 802.3af и 802.3at PoE+. Общий доступный бюджет составляет 240 Вт. Это позволяет питать комбинацию телефонов, камер и точек доступа, но не означает гарантированные 30 Вт одновременно на каждом порту: суммарная заявленная мощность двенадцати устройств не должна превышать бюджет коммутатора.

Перед внедрением следует сложить максимальное потребление подключаемых устройств, учесть пусковые нагрузки и оставить резерв. Cisco IOS показывает выделенную и доступную мощность по портам, что помогает находить перегруженные или неверно классифицированные потребители. Технология Perpetual PoE сохраняет питание поддерживаемых устройств во время перезагрузки программной части коммутатора.

WS-C3560CX-12PC-S получает питание от собственного внутреннего AC-блока. Он не является PoE pass-through моделью и не питается через uplink. Такая возможность относится к WS-C3560CX-8PT-S с входными Cisco UPOE-портами.

Производительность и сетевые функции

Для модификаций 3560-CX с гигабитными uplink Cisco указывает forwarding bandwidth 16 Гбит/с и полнодуплексную switching capacity 32 Гбит/с. Скорость обработки 64-байтовых пакетов для 12PC-S достигает 23,8 Mpps. Коммутатор оснащен 512 МБ DRAM и 128 МБ Flash, поддерживает до 1023 VLAN, MTU до 9000 байт и jumbo frame 9198 байт.

Платформа подходит для VLAN, 802.1Q trunk, Spanning Tree, EtherChannel, QoS, ACL, защиты портов и базовой маршрутизации в рамках IP Base. Конкретные протоколы и пределы таблиц зависят от выпуска IOS и выбранного SDM-шаблона. Перед переносом конфигурации нужно сверить образ, лицензирование и свободное место во Flash.

Монтаж без вентилятора

Корпус имеет высоту 1U, но уменьшенную ширину: размеры около 44,4 x 269 x 238 мм, масса 2,31 кг. Коммутатор можно разместить на столе, закрепить на стене, в магнитном лотке, на DIN-рейке или в стойке с соответствующим аксессуаром. Крепления разных типов имеют отдельные артикулы и не всегда входят в поставку.

Отсутствие вентилятора убирает шум и движущуюся деталь, но не отменяет требования к охлаждению. Нельзя закрывать вентиляционные отверстия или располагать корпус рядом с источником тепла. Рабочая температура для этой модели достигает 45 °C, влажность - от 5 до 95% без конденсации. Встроенный источник принимает 100-240 В AC.

Купить Cisco WS-C3560CX-12PC-S в 49 Порт

Заказать Cisco Catalyst WS-C3560CX-12PC-S можно для компактного узла доступа с PoE+, расширения сети филиала или замены аналогичного коммутатора. Перед предложением мы проверим загрузку IOS, состояние четырнадцати медных и двух SFP-портов, выдачу PoE, доступный бюджет питания и комплект креплений.

Для расчета сообщите модели и количество PoE-устройств, тип uplink, нужный способ монтажа и требования к L3-функциям. Цена зависит от состояния и комплектации. Доставка выполняется транспортной компанией или почтой; согласованные параметры и гарантия фиксируются до отгрузки.
