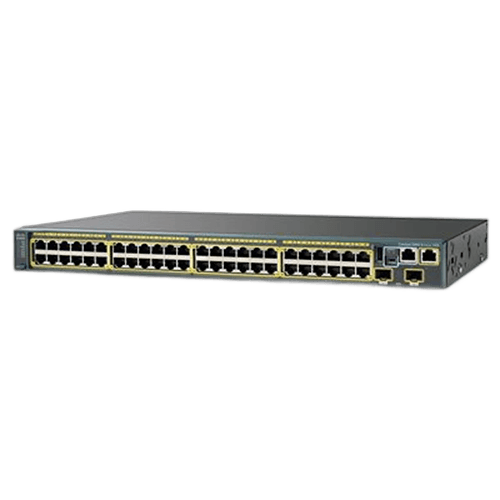

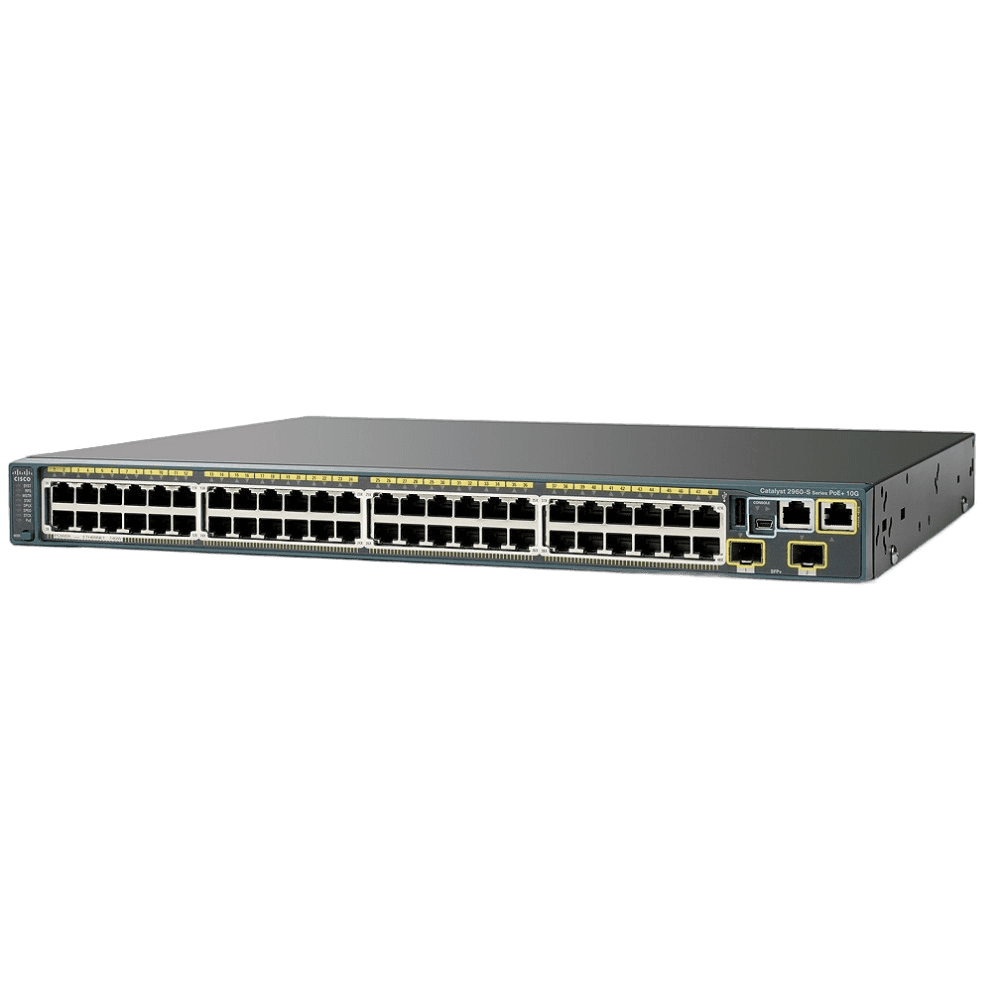

Коммутатор Cisco WS-C2960S-48LPD-L, 48 портов PoE+

Cisco WS-C2960S-48LPD-L с PoE+ и двумя uplink SFP+

Cisco WS-C2960S-48LPD-L — управляемый коммутатор доступа серии Catalyst 2960-S с 48 гигабитными портами RJ-45 и питанием подключенных устройств по стандартам PoE и PoE+. Два uplink-слота SFP+ позволяют связать этажный узел с ядром сети на скорости до 10 Гбит/с. Модель подходит для офисов, учебных площадок, гостиниц и распределенных объектов, где через одну кабельную систему подключаются рабочие места, IP-телефоны, точки Wi-Fi и камеры.

Суффикс LPD-L описывает конкретное исполнение: 370 Вт доступной мощности PoE, два десятигигабитных uplink и программный набор LAN Base. Это отличает устройство от версий FPS/LPS с гигабитными SFP и от FPD с увеличенным бюджетом 740 Вт. Перед тем как купить Cisco WS-C2960S-48LPD-L, стоит рассчитать суммарное потребление конечных устройств, а не ориентироваться только на количество портов.

Порты, PoE и uplink

Все 48 интерфейсов 10/100/1000BASE-T способны передавать данные и питание. Общий бюджет 370 Вт позволяет одновременно задействовать до 12 потребителей PoE+ по 30 Вт либо до 24 устройств PoE по 15,4 Вт; при меньшем фактическом потреблении активных портов может быть больше. Распределение мощности выполняется коммутатором, однако проектный расчет должен учитывать максимальную нагрузку, запуск устройств и резерв.

• Порты доступа: 48 × Gigabit Ethernet RJ-45 с PoE/PoE+.
• Бюджет PoE: 370 Вт.
• Uplink: 2 × SFP+ для модулей 10GbE или совместимых SFP 1GbE.
• Программный набор: Cisco IOS LAN Base.
• Производительность: до 101,2 млн пакетов в секунду.
• Коммутационная полоса: 176 Гбит/с в полнодуплексном исчислении.

Десятигигабитные uplink особенно полезны при высокой концентрации точек доступа или камер: магистраль не становится узким местом сразу после заполнения портов доступа. Тип оптики или DAC выбирается по расстоянию и интерфейсу встречного оборудования. Для существующей сети Cisco желательно заранее сверить поддерживаемые трансиверы и выпуск IOS.

FlexStack и функции уровня доступа

WS-C2960S-48LPD-L поддерживает установку опционального модуля Cisco FlexStack. Он объединяет несколько совместимых коммутаторов в единый управляемый стек с общей конфигурацией и межкоммутаторными соединениями. Наличие самого слота не означает, что модуль и кабель входят в каждую поставку, поэтому их нужно отдельно указать в заявке. Если стек не требуется, устройство полноценно работает самостоятельно.

LAN Base предоставляет VLAN, 802.1Q, Spanning Tree, EtherChannel, средства контроля доступа, QoS, DHCP Snooping и другие функции, необходимые на уровне подключения пользователей. Это коммутатор доступа с преимущественно L2-функциональностью, а не замена производительному маршрутизатору ядра. Для межсетевой маршрутизации, сложных политик и динамических протоколов следует предусмотреть отдельное L3-устройство.

Аппаратная платформа располагает 128 МБ DRAM и 64 МБ flash. Поддерживаются jumbo-кадры до 9216 байт и до 255 активных VLAN для исполнений LAN Base. Эти параметры подходят для типовых корпоративных сегментов, но при восстановлении старой конфигурации нужно проверить совместимость синтаксиса и функций с установленной версией Cisco IOS.

Монтаж, питание и комплектация

Коммутатор занимает 1U, его размеры составляют приблизительно 45 × 445 × 386 мм, масса — около 5,7 кг. Встроенный источник принимает переменное напряжение 100–240 В. Для повышения отказоустойчивости поддерживается подключение внешней системы Cisco RPS 2300, но она поставляется отдельно. При размещении в стойке необходимо обеспечить вентиляцию и не перекрывать отверстия кабелями.

У восстановленного оборудования комплектация может различаться. До заказа полезно подтвердить наличие стоечных уголков, силового кабеля, заглушки или модуля FlexStack, стековых кабелей и требуемых SFP+. Также проверяется состояние вентиляторов, портов и цепей PoE: обычный линк-тест не подтверждает, что порт стабильно выдает нужную мощность под нагрузкой.

1. Составьте список PoE-устройств и их максимального потребления.
2. Определите скорость, тип и дальность каждого uplink-соединения.
3. Укажите, нужен ли FlexStack и сколько коммутаторов войдет в стек.
4. Согласуйте версию IOS, крепления, внешний RPS и гарантию.
5. При замене узла приложите конфигурацию или перечень используемых функций.

Цена и заказ Cisco WS-C2960S-48LPD-L

Цена Cisco WS-C2960S-48LPD-L зависит от состояния, комплектации, наличия FlexStack, оптических модулей и срока гарантии. Мы проверим доступные экземпляры, уточним состав поставки и поможем подобрать uplink-модули. По запросу оборудование тестируется по загрузке, передаче данных и выдаче PoE на портах.

Заказать Cisco WS-C2960S-48LPD-L можно для расширения сети, замены установленного Catalyst или формирования резерва. Доставка выполняется транспортной компанией или почтой; срок заказных позиций может составлять несколько недель. В коммерческом предложении фиксируются состояние, комплект, гарантия и срок, чтобы коммутатор был готов к монтажу на объекте.
