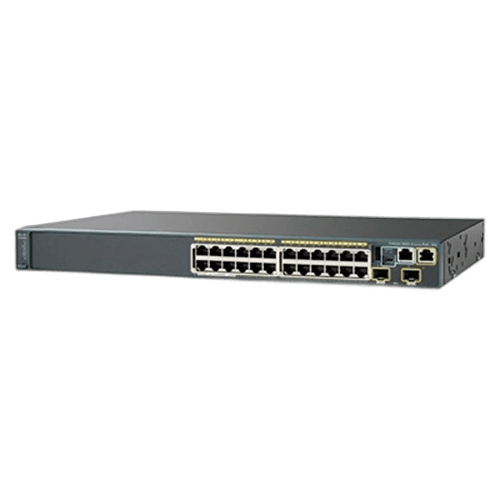

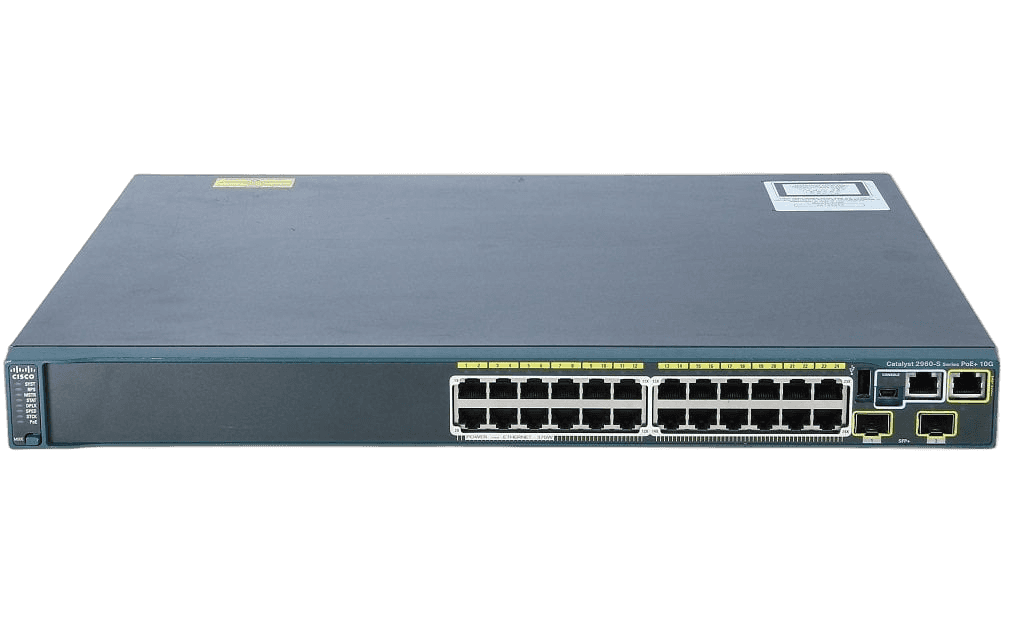

Коммутатор Cisco WS-C2960S-24PD-L, 24 порта

Cisco WS-C2960S-24PD-L: 24 PoE+ порта и два 10G uplink

Cisco Catalyst WS-C2960S-24PD-L — управляемый коммутатор доступа с 24 гигабитными портами PoE+ и двумя SFP+ для восходящих соединений на скорости до 10 Гбит/с. Модель подходит для офиса, видеонаблюдения, телефонии и беспроводной сети, когда подключенным устройствам нужно питание по витой паре, а трафик от уровня доступа необходимо вывести к ядру без узкого гигабитного uplink.

Суффикс PD указывает на сочетание PoE и 10G SFP+. Это отличает устройство от WS-C2960S-24PS-L: у версии PS также есть 24 питающих порта и бюджет 370 Вт, но для uplink используются четыре обычных 1G SFP. При расширении существующей сети важно сверять полное обозначение, поскольку внешне близкие варианты решают разные задачи.

Порты и бюджет PoE+

Все 24 интерфейса доступа работают на скорости 10/100/1000 Мбит/с и поддерживают IEEE 802.3af/802.3at. Суммарный бюджет питания составляет 370 Вт. Его достаточно для одновременной работы 24 устройств класса PoE мощностью до 15,4 Вт либо 12 потребителей PoE+ до 30 Вт. Интеллектуальное распределение мощности позволяет использовать и другие сочетания, если общий расход не превышает доступный бюджет.

Перед внедрением рассчитывают не только номинальную мощность, но и пусковое потребление точек доступа, камер и телефонов. Желательно оставить резерв для замены устройств на более производительные. Коммутатор показывает состояние питания по портам и позволяет контролировать распределение PoE средствами Cisco IOS.

• 24 × 10/100/1000BASE-T PoE+;
• 2 × SFP+ с поддержкой 10G и совместимых 1G SFP;
• до 30 Вт на отдельный порт при бюджете 370 Вт;
• LAN Base для управляемого корпоративного доступа;
• опциональное объединение до четырех устройств через FlexStack.

Два SFP+ для магистральных линий

Два uplink-порта принимают 10-гигабитные SFP+ трансиверы и DAC-кабели. Они подходят для резервного подключения к паре коммутаторов распределения, агрегации нескольких VLAN или высокоскоростной связи между стойками. При использовании гигабитной инфраструктуры можно установить поддерживаемые SFP 1G, сохранив возможность последующего перехода на 10G.

Оптические модули и кабели не входят в стандартную комплектацию автоматически. Их выбирают по типу волокна, дальности, разъему и таблице совместимости Cisco. Для медного DAC дополнительно учитывают допустимую длину и поддержку конкретной версии IOS.

Управление и FlexStack

Набор функций LAN Base включает VLAN, Rapid PVST+, MSTP, EtherChannel, QoS, 802.1X, DHCP snooping, Dynamic ARP Inspection, IP Source Guard, списки доступа и защиту портов. Платформа ориентирована на второй уровень и базовые задачи доступа; для развитой маршрутизации требуется отдельное L3-устройство. Поддерживается до 255 активных VLAN, jumbo frame до 9216 байт и системный MTU 9198 байт.

При установке отдельного FlexStack-модуля можно объединить до четырех коммутаторов 2960-S. Полоса стека составляет 20 Гбит/с, а группа управляется как единая система. Модуль и стековые кабели приобретаются отдельно, поэтому их наличие необходимо проверять до заказа. Без FlexStack коммутатор полностью работоспособен как самостоятельное устройство.

Производительность и эксплуатация

Для модели заявлены полоса пересылки 88 Гбит/с и коммутационная производительность 176 Гбит/с. Объем памяти — 128 МБ DRAM и 64 МБ flash. Корпус высотой 1U рассчитан на монтаж в стандартную стойку и использует активное охлаждение. Питание подается от сети 100–240 В, 50–60 Гц.

Поскольку Catalyst 2960-S снят с производства, при покупке важны фактическое состояние, версия IOS и комплектность. Проверка должна включать все RJ-45, оба SFP+, выдачу PoE под нагрузкой, вентиляторы, загрузку без ошибок и сохранение конфигурации.

Условия заказа в 49 Порт

Перед тем как купить Cisco WS-C2960S-24PD-L, согласуйте требуемые SFP/SFP+, мощность подключаемых устройств, наличие креплений и FlexStack. Аппаратную ревизию желательно указать, если коммутатор должен совпадать с уже установленными устройствами.

49 Порт поставляет восстановленное сетевое оборудование с проверкой перед отгрузкой. В предложении фиксируются состояние, состав комплекта, гарантия, актуальная цена и срок доставки. Менеджер поможет подобрать трансиверы, DAC и стековые аксессуары. Отправка выполняется транспортной компанией или почтой в защитной упаковке.
