Коммутатор Cisco WS-C2960R+48PST-L

Cisco WS-C2960R+48PST-L: 48 Fast Ethernet с PoE и гигабитными uplink

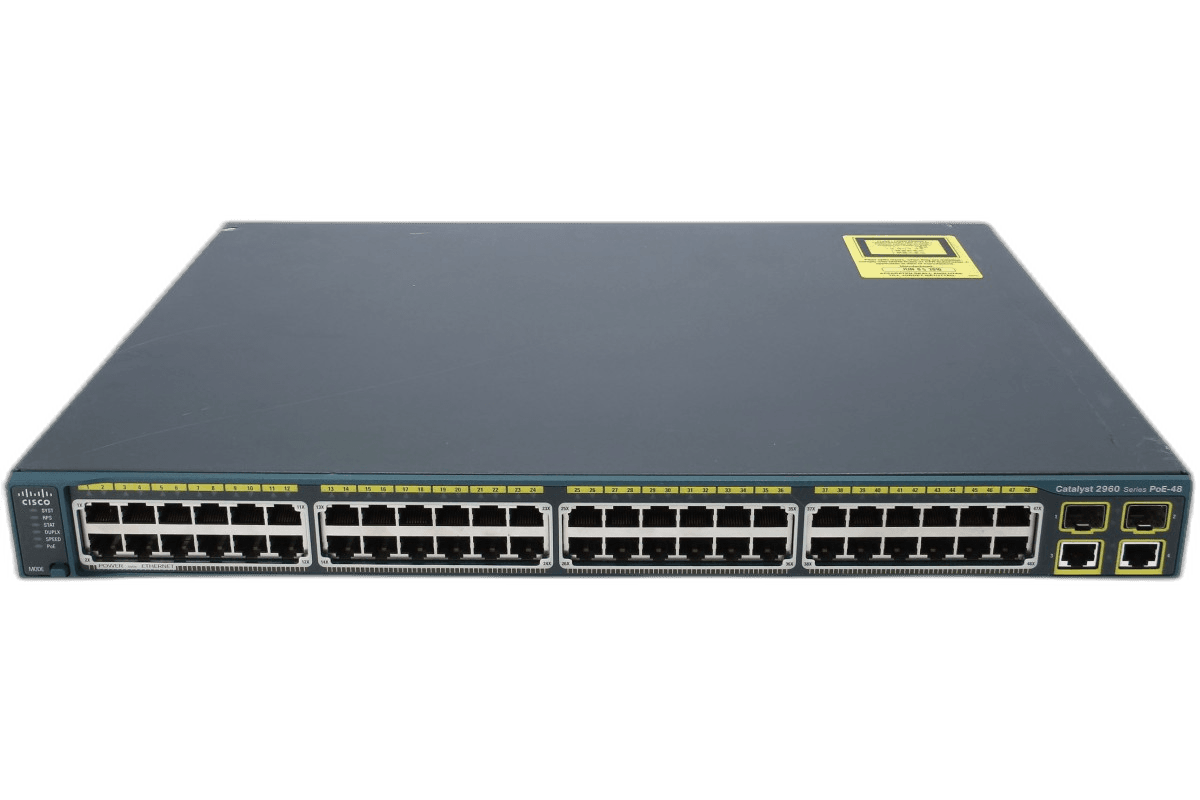

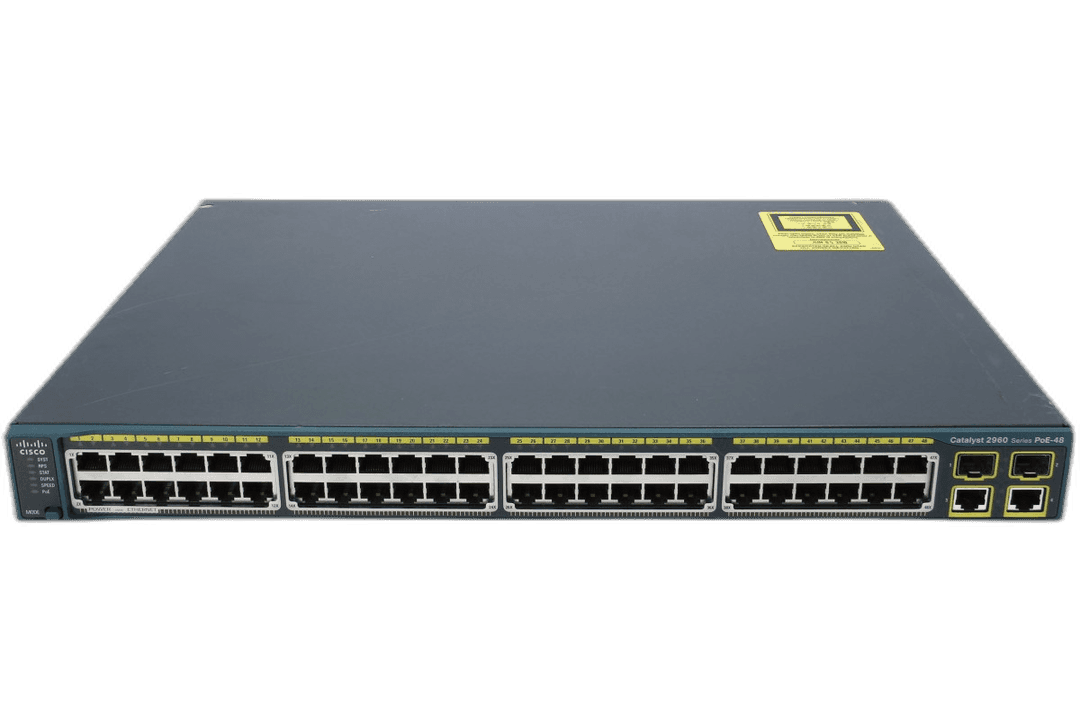

Cisco WS-C2960R+48PST-L — управляемый коммутатор доступа семейства Catalyst 2960-Plus. Он оснащен 48 портами 10/100BASE-TX с поддержкой питания IEEE 802.3af, двумя медными гигабитными uplink и двумя слотами SFP. Модель предназначена для действующих сетей с IP-телефонами, камерами и другим оборудованием Fast Ethernet, где требуется централизованное управление и передача питания по витой паре.

В официальной документации базовая платформа обозначается как WS-C2960+48PST-L; вариант WS-C2960R+48PST-L встречается в региональных поставках. Аппаратная конфигурация соответствует Catalyst 2960-Plus 48PST-L. Это важно для поиска руководств, совместимых SFP и версии Cisco IOS.

Порты доступа и реальный бюджет PoE

Все 48 пользовательских интерфейсов работают на скорости 10 или 100 Мбит/с. Они поддерживают стандарт PoE IEEE 802.3af, но не PoE+ 802.3at. Суммарный бюджет равен 370 Вт, поэтому коммутатор способен одновременно выдавать до 15,4 Вт на 24 портах. Питание может распределяться между большим числом маломощных устройств, если общий расход остается в пределах бюджета.

При проектировании нужно учитывать потребление каждого телефона или камеры, потери на кабеле и запас на запуск. Если устройству требуется 25–30 Вт, эта модель не подойдет без внешнего инжектора: наличие разъема PoE не означает поддержку PoE+.

• 48 × 10/100BASE-TX PoE для конечных устройств;
• 2 × 10/100/1000BASE-T для медных uplink;
• 2 × 1G SFP для оптических магистралей;
• доступная мощность PoE — 370 Вт;
• до 24 портов по 15,4 Вт согласно IEEE 802.3af.

Гигабитные соединения с распределительным уровнем

Два медных гигабитных порта удобны для подключения к соседнему коммутатору в той же стойке. Два SFP позволяют вывести оптику к распределительному узлу или другой площадке. В отличие от combo-интерфейсов некоторых моделей, в конфигурации 48PST-L указаны отдельные SFP и 1000BASE-T uplink. Для резервирования и увеличения полосы можно использовать EtherChannel при совместимой конфигурации на обеих сторонах.

SFP-трансиверы приобретаются отдельно. Перед заказом сверяют тип волокна, длину трассы, длину волны и поддержку модуля установленной версией IOS. 10G SFP+ эта платформа не поддерживает.

LAN Base: управление и защита доступа

Суффикс L означает набор функций LAN Base. Он включает VLAN, Rapid PVST+, MSTP, EtherChannel, QoS, 802.1X, списки доступа, DHCP snooping, Dynamic ARP Inspection, IP Source Guard и механизмы защиты портов. Поддерживается до 255 активных VLAN, MTU уровня L3 до 9000 байт и Ethernet jumbo frame до 9018 байт.

Коммутатор рассчитан на второй уровень и не заменяет маршрутизатор или полноценный L3-коммутатор. Его роль — контролируемое подключение пользователей и питаемых устройств с приоритизацией голоса и служебного трафика. Управление выполняется через Cisco IOS CLI, SNMP и совместимые инструменты Cisco.

Производительность и физические параметры

Полоса пересылки составляет 16 Гбит/с, скорость обработки 64-байтовых пакетов — до 13,1 млн пакетов в секунду. Устройство имеет 128 МБ DRAM и 64 МБ flash. Эти показатели соответствуют сети Fast Ethernet с несколькими гигабитными uplink, но модель не рассчитана на гигабитный доступ к каждому рабочему месту.

Корпус занимает 1U и имеет размеры 4,4 × 45,0 × 33,2 см. Масса — около 5,4 кг. Собственное энергопотребление без нагрузки PoE составляет примерно 51 Вт; общая нагрузка на электросеть возрастает на мощность подключенных потребителей. Поддерживается питание 100–240 В, 50–60 Гц и подключение внешней системы резервного питания Cisco RPS.

Что проверить перед покупкой

Перед тем как купить Cisco WS-C2960R+48PST-L, следует протестировать все 48 портов, выдачу PoE под нагрузкой, четыре uplink, вентиляторы и загрузку IOS. Отдельно согласовываются SFP, крепления, кабель питания и совместимость с RPS. Аппаратную ревизию желательно указать, если коммутатор ставится рядом с уже работающими 2960-Plus.

49 Порт поставляет восстановленное сетевое оборудование с проверкой перед отгрузкой. Менеджер зафиксирует комплект, состояние, гарантию, цену и срок доставки, а также поможет подобрать оптические модули. Отправка выполняется транспортной компанией или почтой в защитной упаковке.
