Коммутатор Cisco WS-C2960C-12PC-L, 12 портов

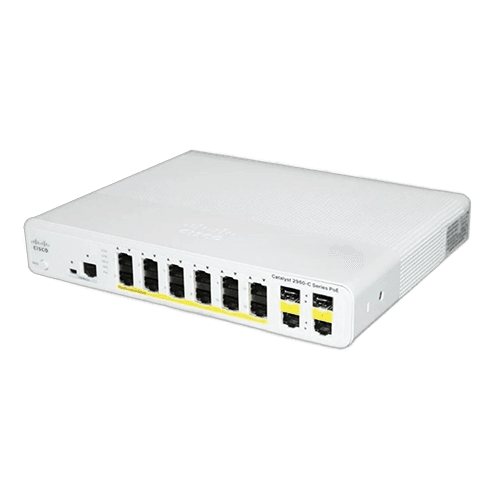

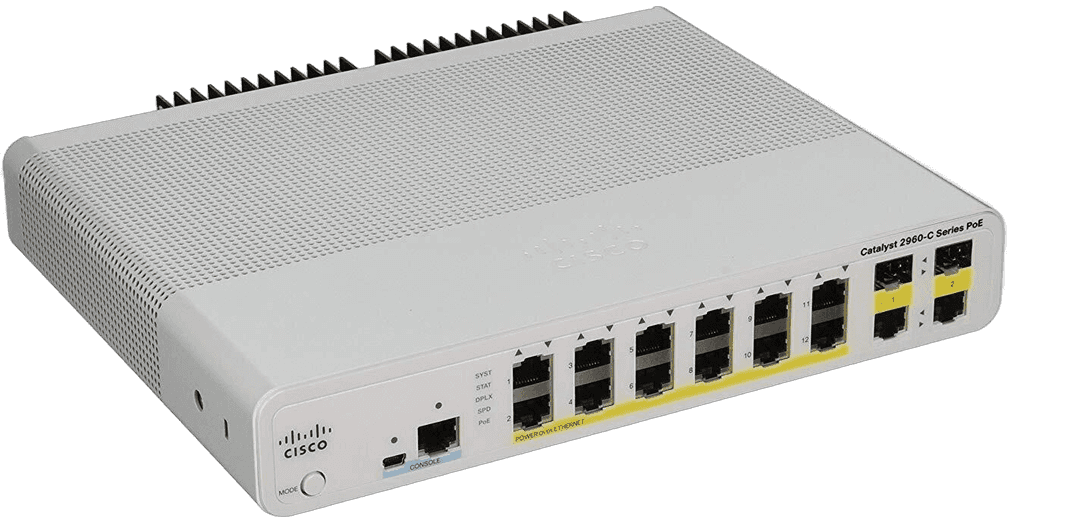

Cisco Catalyst WS-C2960C-12PC-L — компактный PoE-коммутатор доступа

Cisco WS-C2960C-12PC-L предназначен для подключения телефонов, точек доступа, камер и рабочих мест там, где полноразмерный стоечный коммутатор устанавливать неудобно. Компактный корпус можно разместить в небольшом телекоммуникационном шкафу, под столом или рядом с группой конечных устройств. Модель работает без вентиляторов, поэтому подходит для офисов, переговорных, учебных аудиторий и торговых помещений, где заметный шум нежелателен.

Коммутатор оснащен 12 портами 10/100BASE-T с питанием PoE и двумя dual-purpose uplink-парами. Для каждого uplink можно использовать либо медный 10/100/1000BASE-T, либо соответствующий слот SFP; одновременно активен один интерфейс из пары. Такая компоновка позволяет связать компактный узел с распределительным коммутатором по витой паре или оптике, не расходуя порт доступа.

PoE для конечных устройств

WS-C2960C-12PC-L выдает питание по стандарту IEEE 802.3af на всех двенадцати портах доступа. Общий доступный бюджет составляет 124 Вт, а максимальная мощность одного PoE-порта — до 15,4 Вт. Этого достаточно для типовых IP-телефонов, камер и точек доступа соответствующего класса, но не для оборудования, которому требуется PoE+ 30 Вт. Перед заказом стоит сверить класс потребления каждого устройства и суммарную нагрузку: количество разъемов не означает, что все двенадцать потребителей смогут одновременно получить максимальные 15,4 Вт.

• 12 × Fast Ethernet PoE для локальных клиентов;
• 2 × dual-purpose Gigabit Ethernet: медный RJ-45 или SFP в каждой паре;
• 124 Вт общей мощности для PoE-нагрузки;
• встроенный блок питания 100–240 В переменного тока.

Управление и сетевые функции LAN Base

Суффикс -L обозначает образ функций LAN Base. Коммутатор поддерживает VLAN, транки 802.1Q, Spanning Tree, EtherChannel, контроль широковещательных штормов, списки доступа и базовые механизмы качества обслуживания. Функции 802.1X, Port Security, DHCP Snooping и Dynamic ARP Inspection помогают ограничить несанкционированное подключение в сети доступа. Это управляемая модель уровня L2; ее не следует выбирать вместо маршрутизатора или полноценного L3-коммутатора.

Пропускная способность коммутационной матрицы составляет 10 Гбит/с, а скорость пересылки для этой модели — 4,8 млн пакетов в секунду. Поддерживается до 255 активных VLAN, MTU до 9000 байт и jumbo frame до 9018 байт. Для конфигурации доступны классические средства Cisco IOS: консоль, командная строка, SNMP и web-инструменты, предусмотренные установленной версией ПО.

Размещение в офисе или небольшом шкафу

Корпус имеет размеры 44,4 × 269 × 238 мм и массу около 1,86 кг. Высота соответствует 1U, однако ширина меньше стандартного 19-дюймового устройства. Для монтажа в стойку, на стену, под стол или на магнитное крепление нужны соответствующие фирменные аксессуары; они не считаются частью комплекта без отдельного подтверждения. Пассивное охлаждение исключает отказ вентилятора и акустический шум, но требует свободного отвода тепла и соблюдения диапазона рабочей температуры.

Серия Catalyst 2960-C снята с продажи. Для эксплуатации важно проверить установленный IOS, доступность нужных функций, состояние flash-памяти и действующие требования безопасности. Старое программное обеспечение не следует публиковать в недоверенную сеть; управление лучше вынести в отдельный VLAN и ограничить списками доступа.

Что проверяется перед отгрузкой

• точная маркировка WS-C2960C-12PC-L и лицензия LAN Base;
• загрузка IOS, отсутствие критических сообщений и сохранение конфигурации;
• линк и передача данных на портах доступа и обоих типах uplink;
• выдача PoE на совместимую нагрузку и состояние внутреннего блока питания;
• комплект: кабель питания, консольный доступ и необходимые крепления.

Купить Cisco WS-C2960C-12PC-L можно для расширения существующей сети Catalyst или компактного PoE-узла с Fast Ethernet на рабочих портах. Перед продажей согласуем состояние, версию IOS, вариант крепления и требуемые SFP-модули. На выбранную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой, а заказная поставка может занимать несколько недель.
