Комплект креплений Juniper 540-028893 (EX-RMK) для стойки

Juniper 540-028893: короткие стоечные кронштейны EX-RMK

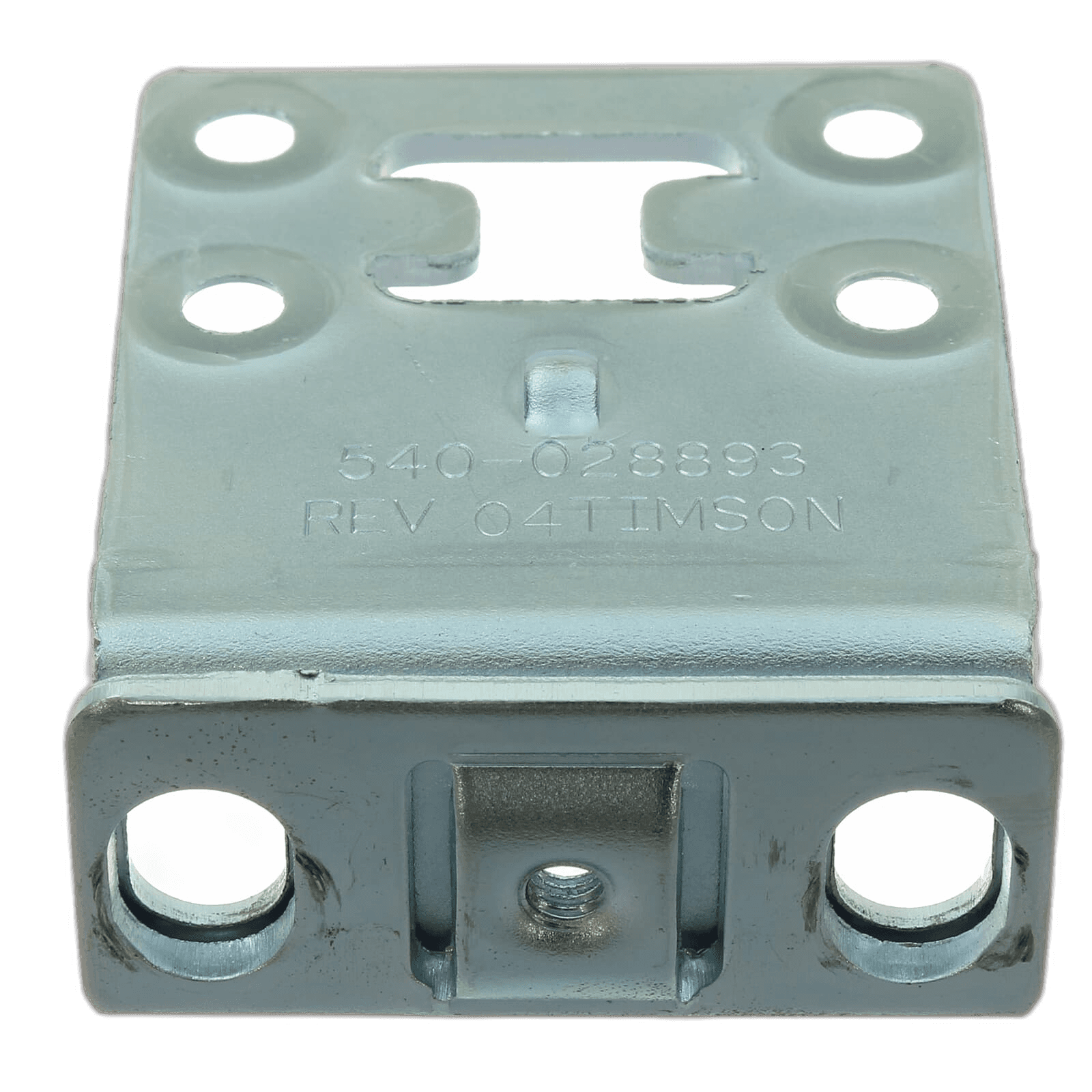

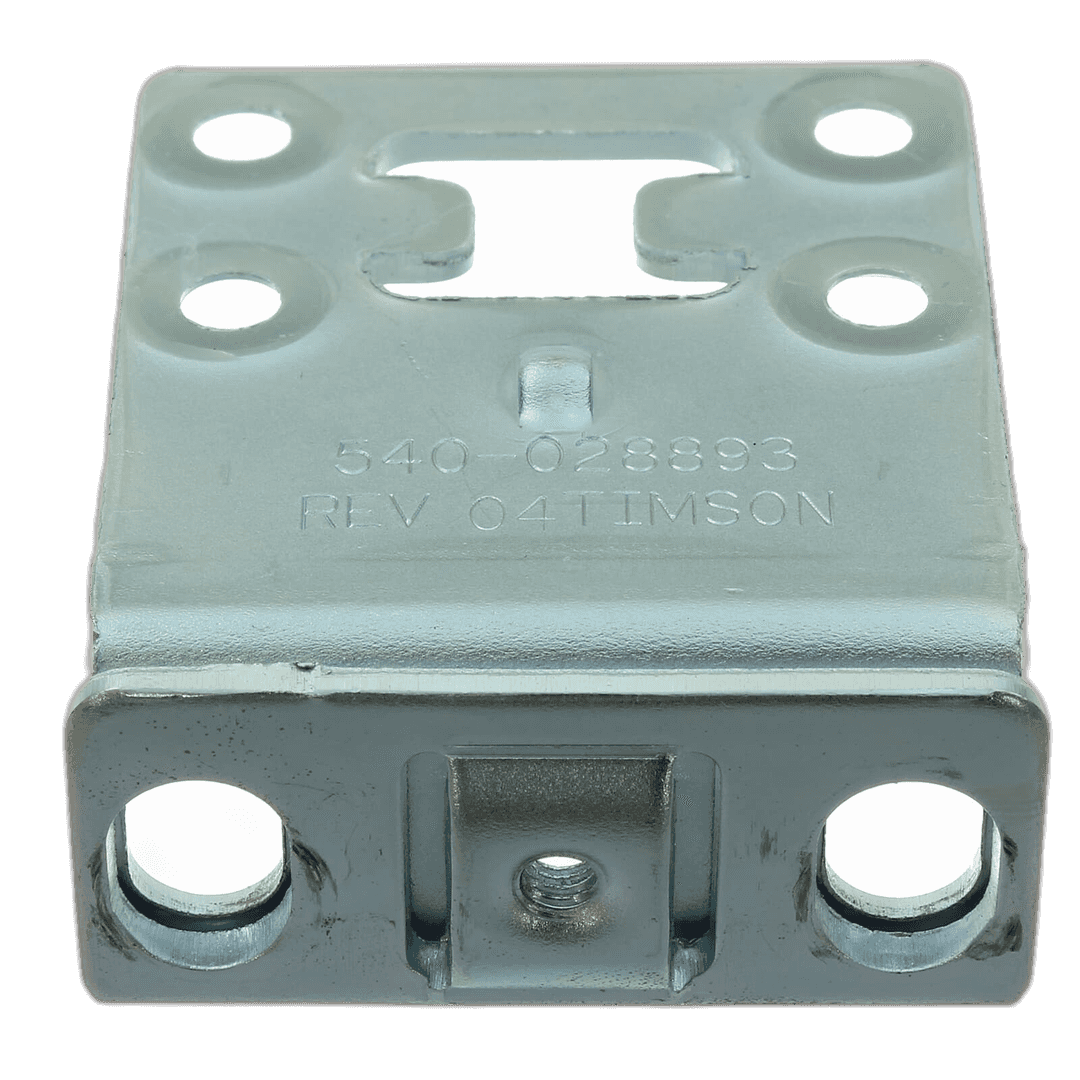

Juniper 540-028893 — комплект коротких боковых кронштейнов, или rack ears, для установки совместимого коммутатора Juniper EX в стандартную 19-дюймовую телекоммуникационную стойку. Детали крепятся винтами к боковым стенкам корпуса и расширяют фронтальную ширину устройства до расстояния между направляющими стойки. Такой комплект нужен при восстановлении оборудования, если штатные уши были утрачены, погнуты или не переданы вместе с коммутатором.

Артикул также связывают с обозначением EX-RMK — коротким rack-mount kit для ряда компактных коммутаторов EX Series. Это не выдвижные рельсы, не четырехстоечный комплект и не настенное либо потолочное крепление. Перед тем как купить Juniper 540-028893, необходимо сверить полную модель шасси и расположение резьбовых отверстий: похожие по высоте устройства могут использовать кронштейны иной длины или формы.

Назначение комплекта

• Тип аксессуара: пара фронтальных монтажных ушей.
• Серия: Juniper EX, комплект EX-RMK.
• Формат стойки: 19 дюймов, двухстоечный фронтальный монтаж.
• Высота оборудования: обычно 1U для совместимых моделей.
• Материал: металлические кронштейны.
• Электрические параметры: отсутствуют; питание и настройка не требуются.

В руководстве Juniper для EX2300 указано, что полноразмерные модели поставляются с двумя монтажными кронштейнами и восемью винтами для крепления к корпусу. Винты, которыми сам коммутатор фиксируется к направляющим стойки, подбираются под конкретную стойку и обычно в комплект устройства не входят. Для EX2300-C правила отличаются: монтажные принадлежности заказываются отдельно, а механика компактного корпуса не должна автоматически считаться совместимой с обычным EX-RMK.

Совместимость с коммутаторами Juniper

Кронштейны с маркировкой 540-028893 встречаются с коммутаторами EX2200, EX2300 и EX3300, однако одной принадлежности к EX Series недостаточно для уверенного выбора. Внутри семейства существуют полноразмерные, компактные, PoE- и многогигабитные исполнения с разной глубиной корпуса и схемой отверстий. Поэтому в заказе нужно указать полный SKU, например EX2300-24T, а не только название семейства.

Не следует считать этот комплект заменой EX-MOD-RMK-4POST, специальных направляющих для глубоких шасси, настенных кронштейнов или комплектов для утопленного монтажа. Для четырехстоечной установки применяются задние опоры или рельсы, рассчитанные на глубину шкафа. Пара коротких ушей удерживает устройство за передние направляющие и подходит только там, где такой способ разрешен аппаратным руководством.

Что проверить перед монтажом

До установки сравнивают межосевое расстояние отверстий, сторону и ориентацию каждого кронштейна, количество винтов и отсутствие деформаций. Левое и правое ухо должны прилегать к корпусу без зазора; нельзя рассверливать шасси или применять винт неподходящей длины. Слишком длинный крепеж способен повредить внутренние компоненты, а недостаточно затянутый — привести к смещению оборудования.

Стойка должна соответствовать 19-дюймовому формату EIA-310, иметь достаточную несущую способность и быть надежно закреплена. Juniper рекомендует устанавливать тяжелое оборудование снизу вверх, сохранять свободный доступ для обслуживания и не перекрывать вентиляционные отверстия кабелями. Перед подъемом коммутатора питание отключают, а съемные тяжелые компоненты при необходимости извлекают согласно руководству.

Комплектность и состояние

Восстановленный продавцом комплект проверяется на геометрию, трещины, повреждение покрытия и состояние крепежных отверстий. Фактическое количество винтов обязательно фиксируется в предложении: карточка описывает пару кронштейнов, но комплектность конкретной складской позиции может отличаться.

Для проверки совместимости желательно прислать фотографию боковой части корпуса с отверстиями и шильдик с полным SKU. Если нужен монтаж в четыре стойки, утопленное положение или крепление к стене, менеджер подберет другой комплект, а не предложит 540-028893 как универсальное решение.

Цена и заказ Juniper 540-028893

Чтобы узнать цену комплекта Juniper 540-028893 и доступное количество, отправьте заявку с моделью коммутатора, типом стойки и перечнем имеющегося крепежа. Мы сверим механику, уточним состояние ушей и винтов и согласуем гарантию. Это особенно важно при заказе аксессуара для старого оборудования, где одинаковое коммерческое название могло использоваться с несколькими аппаратными вариантами.

Получить крепление можно самовывозом либо с доставкой транспортной компанией или почтой. Складская позиция отправляется после проверки комплектности; поставка заказного набора может занять несколько недель.
