Лоток HP Smart Carrier для HDD/SSD SFF 2,5″ Gen8

Лоток HP Smart Carrier SFF 2,5″ для серверов ProLiant Gen8

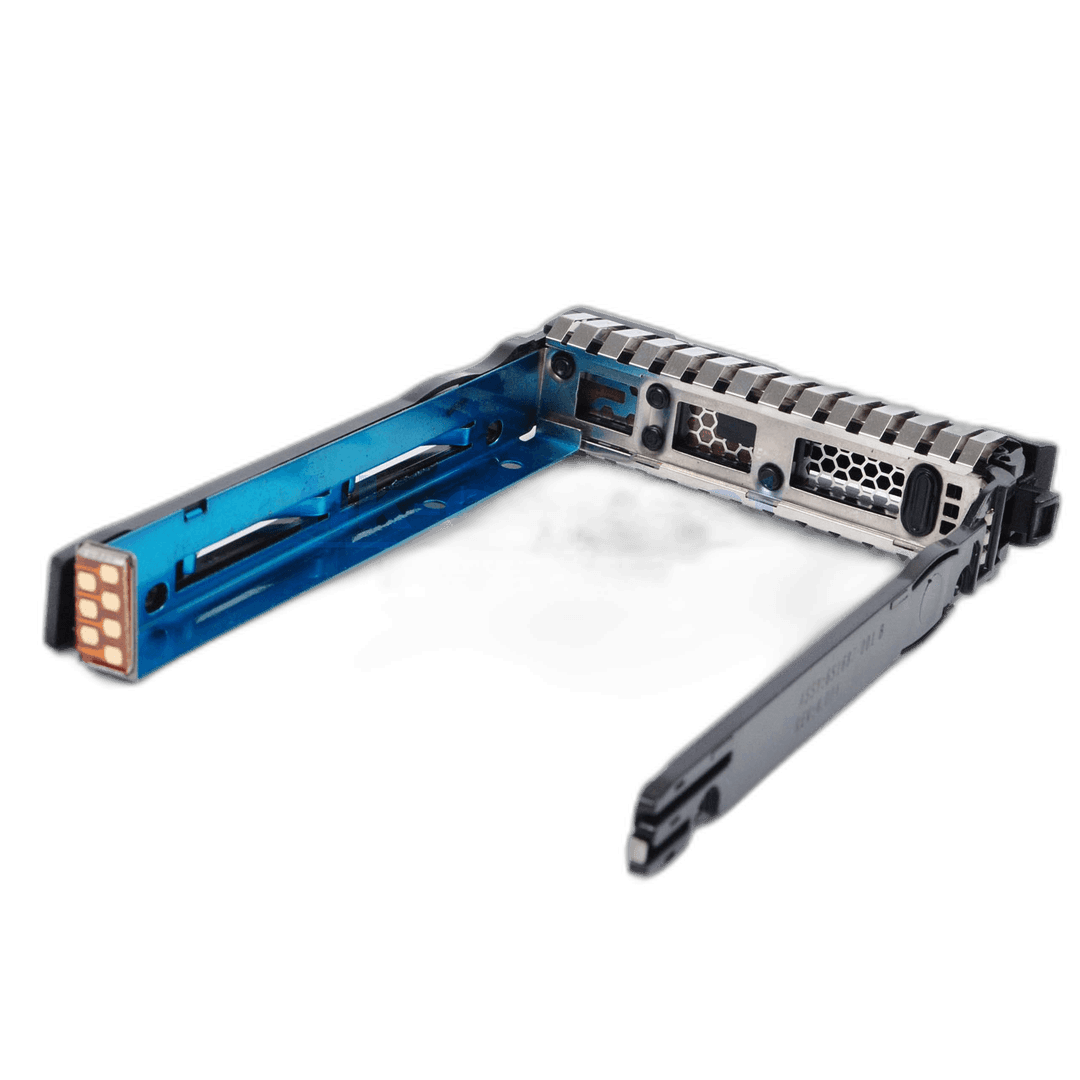

HP Smart Carrier SFF 2,5″ Gen8 — съёмный лоток для установки совместимого жёсткого диска или твердотельного накопителя малого форм-фактора в hot-plug корзину сервера HP ProLiant поколения Gen8. Он удерживает накопитель в посадочном месте, обеспечивает правильное положение разъёма относительно backplane и позволяет извлекать установленный диск за фронтальную ручку. В карточке предлагается именно корпус-носитель; HDD или SSD в комплект не входит, если это отдельно не указано в предложении.

В документации HPE для серверов Gen8 такой тип исполнения называется SmartDrive Carrier или сокращённо SC. Производитель отдельно отмечает, что для систем этого поколения применены переработанные SFF hot-plug carriers с индикацией активности, состояния и предупреждением «Do Not Remove». Поэтому обычная металлическая рамка без подходящей передней панели и световодов не является полноценной заменой Smart Carrier, даже если в неё физически помещается диск 2,5 дюйма.

Для чего нужен дисковый лоток

• установка SAS- или SATA-накопителя SFF 2,5″ в поддерживаемую hot-plug корзину сервера;
• замена повреждённого carrier без покупки нового диска;
• комплектование свободных дисковых отсеков перед расширением массива;
• перенос совместимого накопителя в штатное посадочное место ProLiant Gen8;
• формирование ЗИП для оперативной замены дисков в серверной.

Лоток не увеличивает ёмкость массива и не задаёт скорость интерфейса. Эти параметры определяются установленным HDD или SSD, контроллером Smart Array, дисковой backplane и конфигурацией сервера. Carrier выполняет механическую и сервисную функции: фиксирует накопитель, направляет его при установке и передаёт световую индикацию на фронтальную панель.

Форм-фактор и конструкция

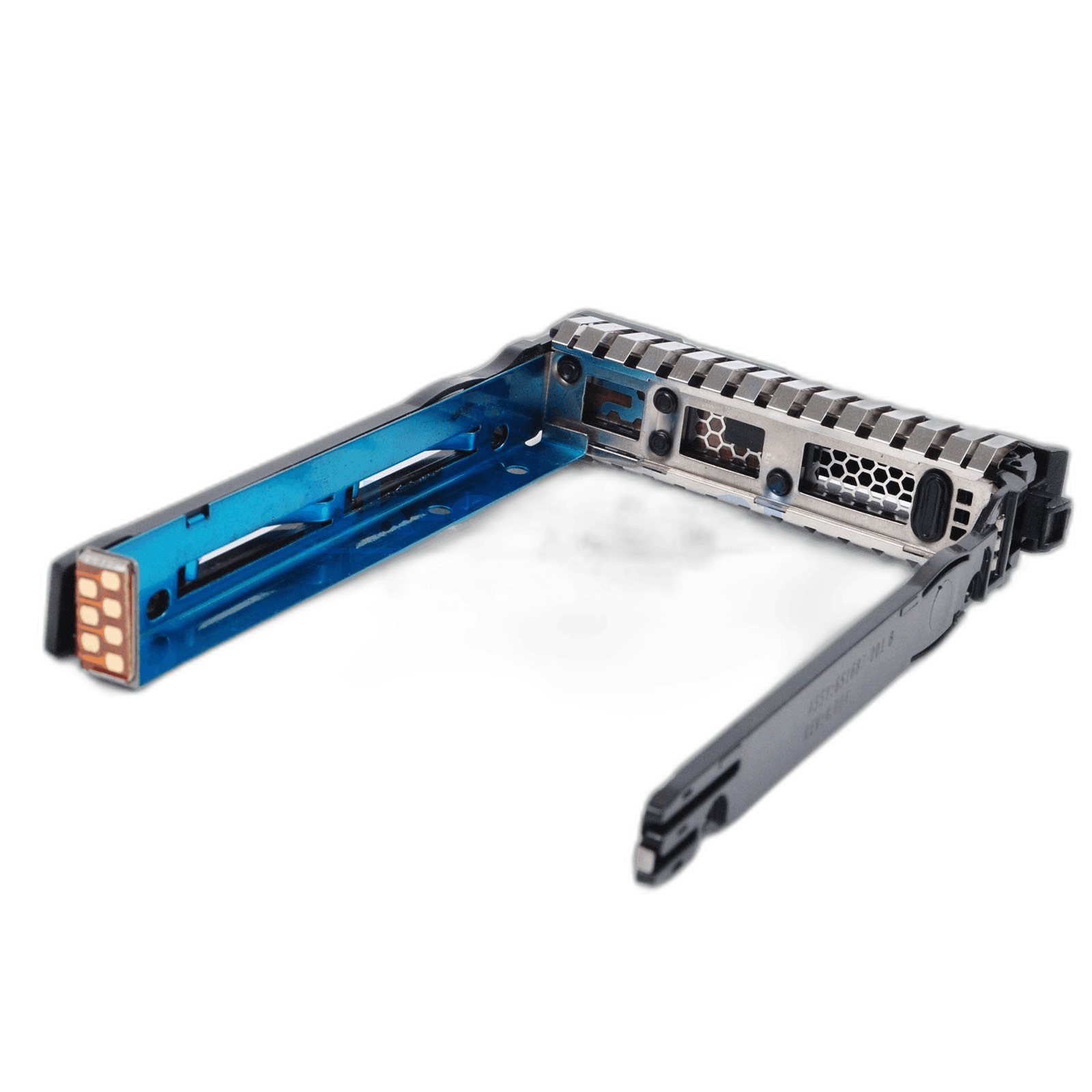

Изделие рассчитано на накопитель SFF 2,5″. Это принципиально отличается от LFF 3,5″: ширина, салазки и геометрия дискового отсека у них разные. Конструкция включает металлическое основание, фронтальную панель с вентиляционными отверстиями, откидную рукоятку и элементы индикации Smart Carrier. Для установки диска требуются подходящие крепёжные винты; их наличие нужно согласовать при заказе.

Сам carrier является пассивным аксессуаром и не требует отдельного питания. Электрический разъём накопителя подключается непосредственно к серверной backplane после полного ввода лотка в отсек. Чтобы не повредить разъёмы и направляющие, устанавливать носитель следует без перекоса и только в совместимую корзину.

Совместимость с HP ProLiant Gen8

Обозначение «для Gen8» описывает поколение Smart Carrier, но не гарантирует совместимость с любым сервером HP восьмого поколения. У конкретной конфигурации могут быть SFF или LFF отсеки, hot-plug либо non-hot-plug исполнение, а некоторые платформы используют собственную геометрию корзины. Перед покупкой необходимо проверить полное название сервера, тип установленной drive cage и формат уже используемых лотков.

Официальные материалы HPE для ProLiant DL560 Gen8, DL380p Gen8, BL460c Gen8 и других платформ подтверждают применение SFF 2,5″ SmartDrive Carrier в соответствующих hot-plug конфигурациях. При этом HPE предупреждает, что диски и carriers предыдущих поколений могут быть несовместимы с отсеками Gen8. Именно поэтому подбор только по размеру накопителя недостаточен.

Что проверяется перед отгрузкой

• целостность металлического основания, направляющих и фронтальной панели;
• работа откидной ручки и защёлки;
• наличие световодов и элементов Smart Carrier без сколов и деформаций;
• соответствие формату SFF 2,5″ и поколению лотка;
• комплектность, включая крепёж, если он заявлен в поставке.

Если требуется купить лоток HP Smart Carrier SFF 2,5″ для Gen8, отправьте менеджеру модель сервера и фотографию установленного carrier с лицевой и обратной стороны. Мы сопоставим форму салазок, защёлку и дисковый отсек. Для нестандартной конфигурации желательно также указать модель drive cage или spare number исходного лотка, если маркировка сохранилась.

Поставка и применение

Цена зависит от состояния, исполнения и комплекта крепежа. Перед отправкой лоток осматривается, а совместимость подтверждается по предоставленным данным. Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель. После получения накопитель следует закрепить штатными винтами, установить в свободный поддерживаемый отсек и проверить его обнаружение контроллером. Операции с действующим RAID-массивом нужно выполнять по регламенту сервера и системы хранения данных.
