Шасси с midplane Juniper CHAS-BP-MX240-S для MX240

Juniper CHAS-BP-MX240-S: запасное шасси с midplane для платформы MX240

Juniper CHAS-BP-MX240-S — корпусная основа маршрутизатора MX240 с внутренней объединительной платой midplane. Позиция предназначена для восстановления существующей платформы, переноса совместимых компонентов или сборки узла в согласованной комплектации. Это не готовый маршрутизатор MX240: производительность, сетевые интерфейсы и программные функции появляются только после установки SCB, Routing Engine, MPC/DPC/FPC, блоков питания и других необходимых модулей.

В 49 Порт можно купить шасси Juniper CHAS-BP-MX240-S с проверкой фактического состава. В доступных комплектах указаны craft-панель, воздушный фильтр и вентиляторный модуль FFANTRAY-MX240 либо усиленный FFANTRAY-MX240-HC. Наличие компонентов и креплений фиксируется до оплаты.

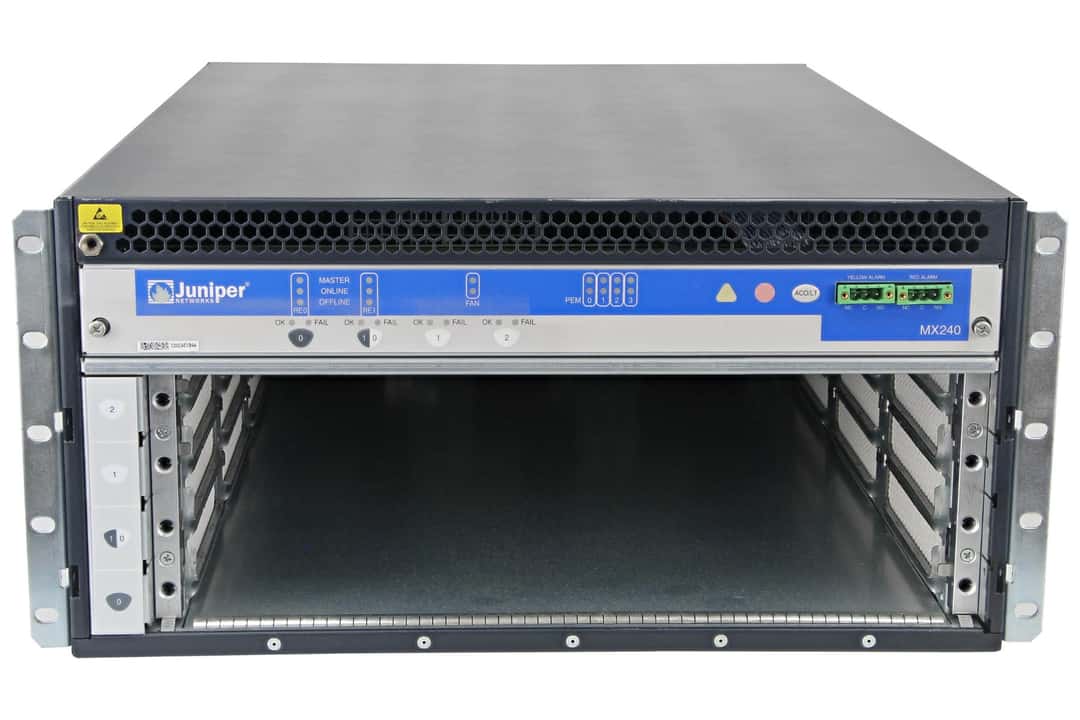

Что представляет собой шасси MX240

Жесткий металлический корпус образует пятиюнитовую корзину. Midplane находится в задней части и выполняет три задачи: передает данные между линейными картами через fabric ASIC на SCB, распределяет питание от источников ко всем узлам и служит сигнальным трактом для мониторинга и управления. Линейные карты и SCB устанавливаются спереди, блоки питания — сзади.

MX240 имеет два выделенных слота для DPC, MPC или FPC, отдельное место SCB и многофункциональный слот для еще одной линейной карты либо резервной SCB. Совместимость зависит от поколения плат, типа SCB, Routing Engine и версии Junos. Поэтому CHAS-BP-MX240-S подбирают по полному перечню имеющихся модулей.

Для каких задач подходит CHAS-BP-MX240-S

• замена поврежденного корпуса или midplane действующего MX240;
• перенос исправных SCB, Routing Engine и линейных карт в другое шасси;
• формирование резервного комплекта для критичного узла;
• поэтапная сборка платформы из проверенных компонентов.

Если требуется готовое к включению устройство, одного шасси недостаточно. Нужны управляющая подсистема, коммутационные платы, интерфейсные карты, питание, охлаждение, заглушки и оптика. Мы сопоставим список компонентов с документацией Juniper и отделим обязательные позиции от опциональных.

Габариты и монтаж

Корпус занимает 5U в стандартной 19-дюймовой стойке. Размеры: 44,3 см по ширине, 22,1 см по высоте и 62,2 см от передних кронштейнов до задней части; полная глубина достигает 70,5 см. Шасси с midplane, вентиляторным модулем и фильтром весит около 23,6 кг. Полностью оснащенный маршрутизатор может весить до 58,1 кг, но эта цифра не относится к продаваемому пустому корпусу.

Juniper рекомендует монтажную полку и четырехстоечную стойку либо подходящую открытую раму. Необходимо оставить место для обслуживания спереди и сзади, проверить глубину шкафа и обеспечить защитное заземление.

Охлаждение и комплектность

Воздух в MX240 проходит горизонтально справа налево, если смотреть спереди. За охлаждение отвечает единый сменный fan tray; для производительных конфигураций применяется High Capacity. Тип вентилятора должен соответствовать установленным SCB и линейным картам. Воздушный фильтр требует регулярного обслуживания.

Складские варианты отличаются: один комплект содержит FFANTRAY-MX240-S, другой — FFANTRAY-MX240-HC-S. Мы указываем маркировку вентилятора в предложении. Блоки питания, SCB, Routing Engine и сетевые карты не входят, если они прямо не перечислены.

Как проверить совместимость

Для подбора пришлите модели SCB и Routing Engine, перечень MPC/DPC/FPC, тип питания и фотографии маркировки старого шасси. Важно учитывать поколения fabric и требования к охлаждению: физически устанавливаемый модуль не всегда образует поддерживаемую конфигурацию.

1. сверяем артикул шасси и перечень переносимых модулей;
2. проверяем midplane, craft-панель и разъемы;
3. подтверждаем модель fan tray и наличие фильтра;
4. уточняем крепления, полку, заглушки и питание;
5. фиксируем согласованный состав и гарантию.

Заказ и доставка

Цена Juniper CHAS-BP-MX240-S зависит от состояния корпуса и набора вспомогательных компонентов. Перед отгрузкой проверяются разъемы midplane, craft-панель и вентиляторный модуль. Для тяжелого шасси отдельно согласуется надежная упаковка.

Укажите, нужен только корпус для ремонта или полностью собранная платформа MX240. Доставка выполняется транспортной компанией; срок зависит от наличия и направления, заказные позиции могут идти несколько недель.
