Кабель питания CEE 7/7 — IEC C15, 2 м

Кабель питания EU-C15 длиной 2 м для оборудования с горячим разъемом

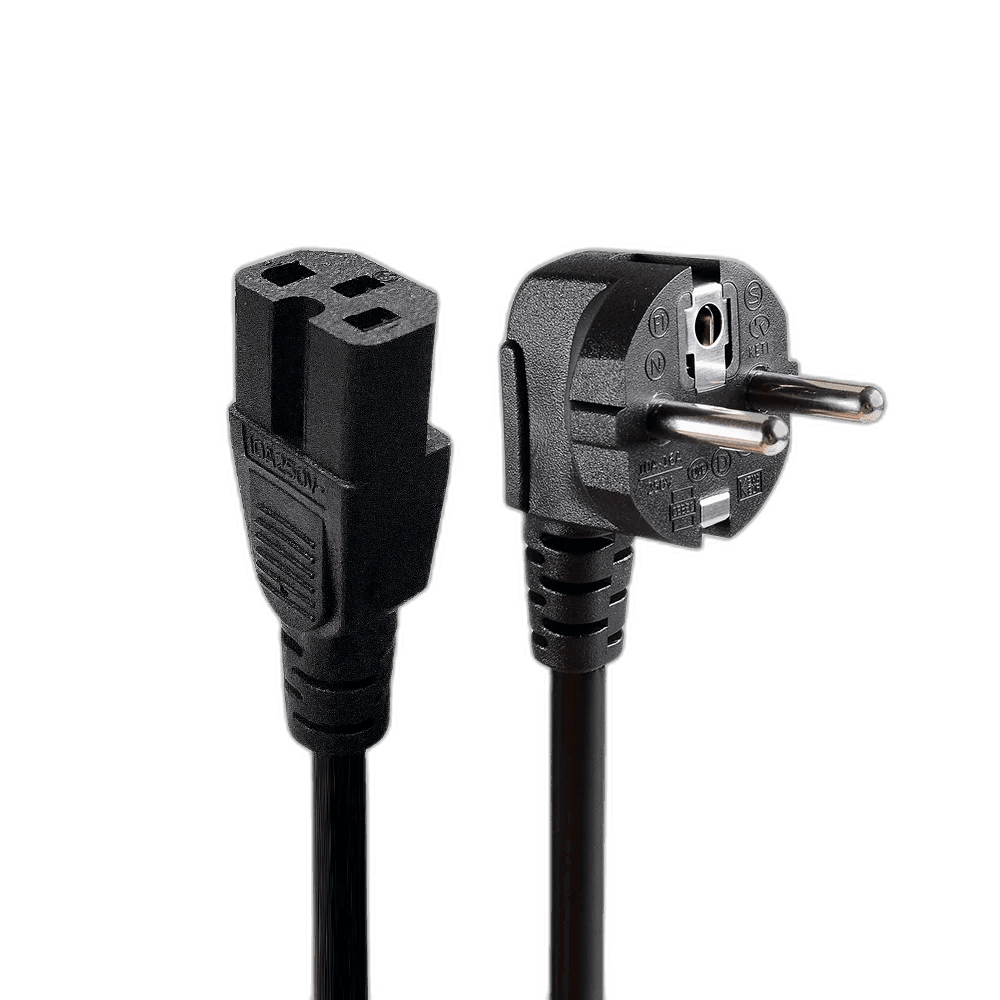

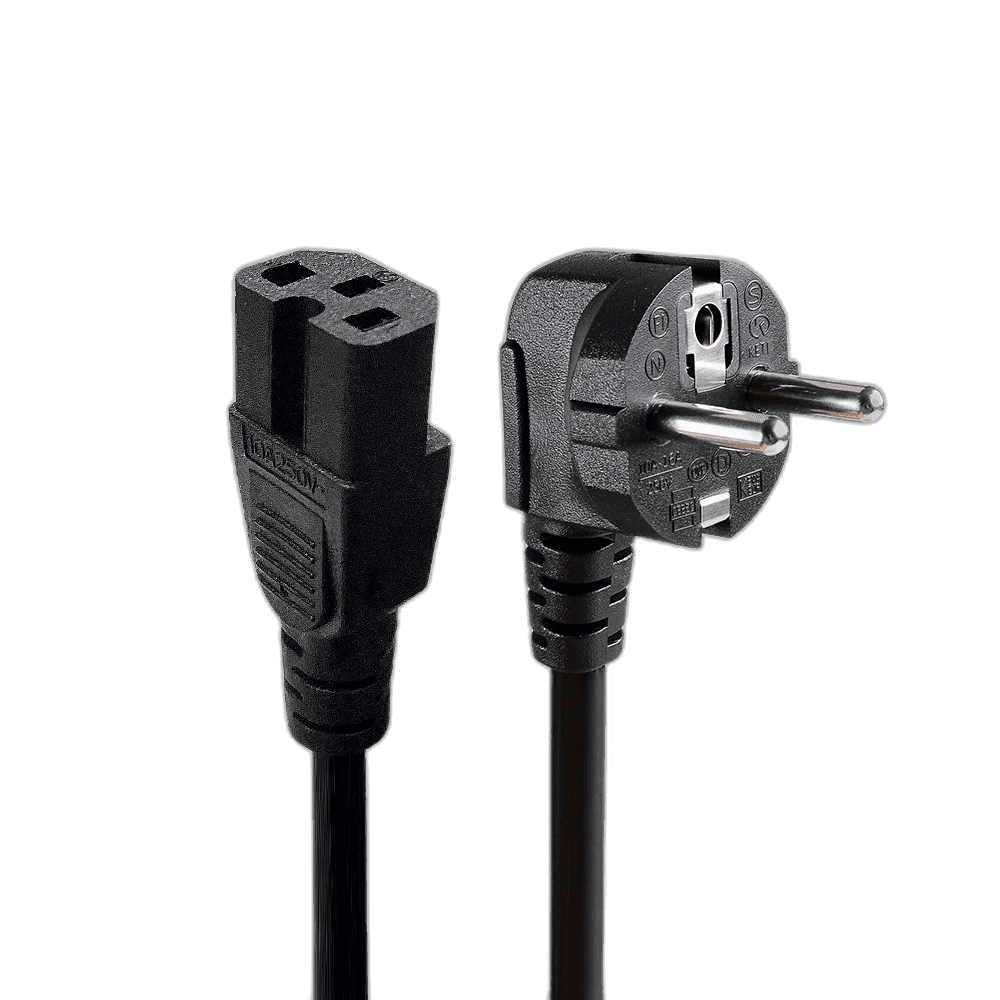

EU-C15 2M — сетевой кабель с европейской вилкой CEE 7/7 на одном конце и приборным разъемом IEC 60320 C15 на другом. Он предназначен для подачи переменного напряжения от розетки с защитным заземлением к оборудованию, оснащенному входом C16. Длина 2 м удобна для подключения устройства в стойке, шкафу, серверной или рабочей зоне без чрезмерного запаса провода.

Главное отличие C15 от распространенного компьютерного C13 — термостойкая конфигурация корпуса с характерным пазом. Стандарт относит пару C15/C16 к соединителям для «горячих условий» с температурной категорией до 120 °C в зоне приборного соединения. Это не означает, что вся оболочка любого безбрендового кабеля выдерживает 120 °C: ее допустимая температура определяется отдельной маркировкой на проводе.

Конструкция и назначение

• Входная сторона: заземленная европейская вилка CEE 7/7.
• Сторона оборудования: гнездо IEC 60320 C15.
• Длина: 2 м.
• Количество проводников: три — фаза, нейтраль и защитное заземление.
• Тип соединения: неразъемный сетевой шнур без выключателя.
• Типовая нагрузка конфигурации: до 10 А при 250 В; окончательно сверяется по маркировке изделия.

Разъем C15 встречается у сетевых коммутаторов и другого оборудования с повышенной температурой в области блока питания, а также у нагревательных приборов. Кабель не относится к Ethernet, стековым соединениям или интерфейсам передачи данных. Он лишь подает питание и не влияет на скорость либо программную совместимость устройства.

Чем C15 отличается от C13

Гнезда C13 и C15 похожи по размеру, из-за чего их легко перепутать на фотографии. У C15 есть дополнительная выемка, соответствующая выступу приборного входа C16. Обычный C13 нельзя установить в C16: механическая защита предотвращает использование менее термостойкого соединителя. Кабель C15 допускает подключение к совместимому входу C16, а его применение с другим входом следует проверять по геометрии и паспорту оборудования.

Не следует путать C15 с более крупными C19/C20, рассчитанными на другую токовую нагрузку, или с угловыми модификациями C15. Перед заказом полезно сфотографировать вход питания устройства и переписать его обозначение. Если оборудование использует фиксатор кабеля, нужно отдельно проверить, подходит ли форма корпуса разъема под штатную скобу.

Европейская вилка и заземление

CEE 7/7 совмещает боковые контакты защитного заземления типа F и контакт для розетки типа E. Такая вилка применяется в европейских сетях, но совместимость конкретной розетки и местных требований нужно оценивать на объекте. Использовать переходник без защитного проводника для оборудования класса I нельзя: исчезает предусмотренное изготовителем заземление корпуса.

Номинал всей цепи определяется самым слабым элементом: вилкой, сечением проводников, C15, розеткой и входом устройства. Даже если стандарт разъема допускает 10 А, нельзя назначать кабелю нагрузку только по его внешнему виду. На оболочке должны читаться тип провода, число и сечение жил, допустимое напряжение и знаки сертификации. При отсутствии маркировки изделие не стоит применять в ответственной постоянной нагрузке.

Проверка состояния перед использованием

Восстановленный продавцом кабель проверяется на целостность изоляции, отсутствие заломов, оплавления и оголенных участков. Корпуса вилки и C15 не должны иметь трещин, следов перегрева или люфта. Отдельно контролируется непрерывность защитного проводника и отсутствие короткого замыкания между жилами. Кабель с поврежденным вводом или потемневшими контактами подлежит замене, а не ремонту изолентой.

При эксплуатации шнур прокладывают без натяжения, не зажимают дверью шкафа и не сворачивают плотной бухтой под значительной нагрузкой. Разъем должен входить до упора и не выпадать под собственным весом. Источник тепла не должен воздействовать на участки оболочки, для которых не заявлена соответствующая температура.

Как подобрать и купить EU-C15 2M

До заказа сообщите модель оборудования, тип входа, напряжение сети и требуемую токовую нагрузку. Для конкретной складской позиции мы уточним маркировку проводников, допустимый ток, форму вилки, состояние контактов и наличие сертификатов. Если нужен шнур для PDU, вторая сторона может оказаться C14 или C20 вместо европейской вилки — это уже другой товар.

Чтобы узнать цену кабеля EU-C15 длиной 2 м и наличие, отправьте заявку на сайте. Поставка возможна самовывозом, транспортной компанией или почтой. В заказ входит один кабель; переходники и дополнительные фиксаторы предоставляются только при отдельном согласовании.
