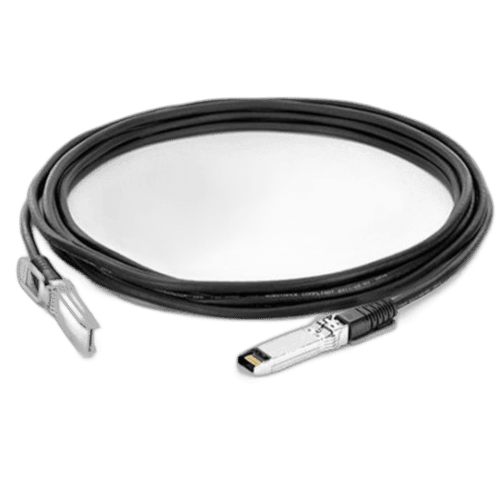

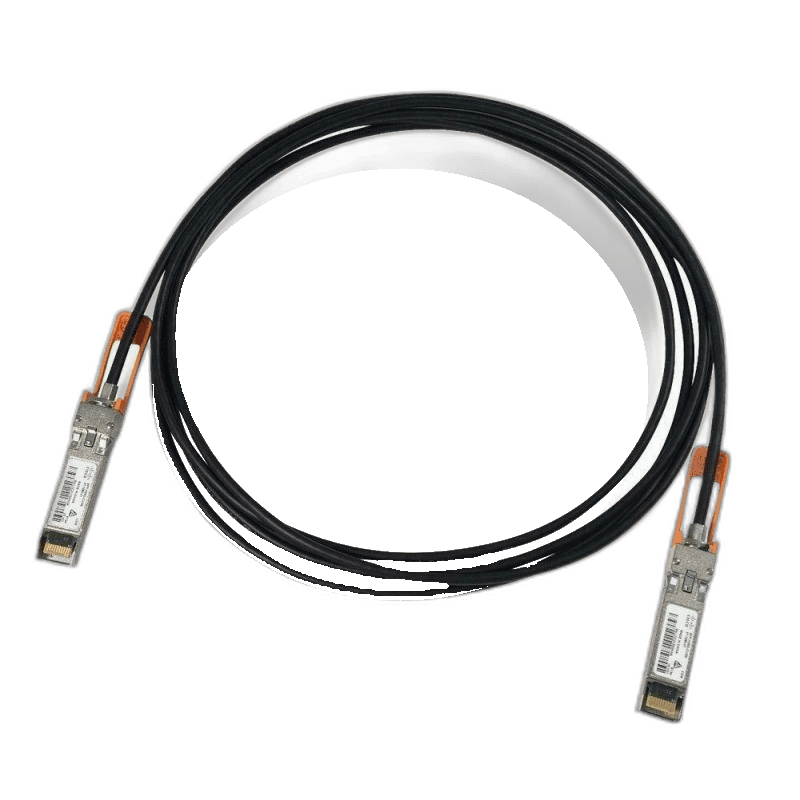

Пассивный медный кабель Cisco SFP-H25G-CU3M, 25G, 3 м

Cisco SFP-H25G-CU3M — трёхметровый DAC для подключения 25GbE

Cisco SFP-H25G-CU3M — пассивная медная кабельная сборка Direct Attach с коннекторами SFP28 на обоих концах. Она создаёт один канал 25 Gigabit Ethernet на расстоянии 3 метров и соответствует применению 25GBASE-CR1. Трансиверы уже интегрированы в кабель: дополнительные оптические модули и патч-корд не нужны. Для короткой линии в стойке это уменьшает количество компонентов, упрощает монтаж и помогает сохранить предсказуемую конфигурацию подключения.

Три метра подходят для соединения устройств, расположенных в разных частях одного шкафа, а также для короткого перехода между соседними стойками. Кабель можно провести через вертикальный организатор или кабельный лоток, сохранив небольшой запас у портов. Длину следует считать по маршруту укладки, а не по прямой между лицевыми панелями: медная сборка толще оптического AOC и не рассчитана на резкие повороты.

Типичные сценарии использования

• подключение серверного адаптера Cisco UCS VIC к Fabric Interconnect;
• линия 25GbE между совместимыми коммутаторами и сервером;
• короткий аплинк между сетевыми устройствами с портами SFP28;
• замена пары оптических модулей и отдельного волоконного патч-корда внутри стойки;
• организация одного канала 25G без breakout и внешнего питания.

В официальном описании Cisco модель SFP-H25G-CU3M указана как 25GBASE-CR1 Copper Cable длиной 3 метра. Это именно медный DAC, а не активный оптический SFP-25G-AOC3M. Внешне оба решения могут иметь по два модуля SFP28, однако среда передачи, гибкость, энергопотребление и правила прокладки у них различаются. Суффикс CU обозначает copper, а 3M фиксирует длину.

Пассивная конструкция и требования к FEC

Кабель не выполняет оптического преобразования и не содержит активного усилителя. Высокоскоростной электрический сигнал проходит непосредственно по twinax-проводникам, поэтому внешнее питание не требуется, а дополнительное энергопотребление сборки в таблице Cisco указано на уровне 0,1 Вт. Такой способ подключения экономичен и даёт минимальную задержку, но предназначен только для ограниченной дистанции.

Для SFP-H25G-CU3M Cisco указывает применение BASE-R FEC по IEEE Clause 74. Настройка коррекции ошибок должна соответствовать возможностям обоих портов и рекомендациям для конкретной платформы. Если одна сторона ожидает другой режим FEC, физически установленный кабель может не поднять линк или работать с ошибками. Поэтому при подборе сверяют не только форм-фактор SFP28, но и матрицу совместимости платформы, версию программного обеспечения, скорость порта и режим FEC.

Совместимость с Cisco UCS и сетевыми платформами

Модель встречается в перечнях поддерживаемых аксессуаров Cisco UCS Fabric Interconnect и адаптеров VIC. Для отдельных сочетаний Cisco публиковала требования к минимальным выпускам UCS Manager и серверной прошивки. Это особенно важно для связки Fabric Interconnect 6400 с VIC 1455 или 1457: перед эксплуатацией необходимо сверить актуальную документацию Cisco и установленный релиз. Универсального правила «любой SFP28 с любым SFP28» здесь нет.

При подключении к оборудованию стороннего производителя дополнительно проверяют поддержку Cisco-coded DAC. Некоторые платформы принимают стандартную сборку без ограничений, другие контролируют код производителя или требуют ручной настройки порта. Полный артикул SFP-H25G-CU3M помогает отличить эту модель от одно-, двух-, четырёх- и пятиметровых версий, а также от 10G SFP+ DAC, которые не являются прямой заменой 25G-кабелю.

Монтаж и проверка перед отправкой

Медный twinax нельзя перегибать у корпуса SFP28, натягивать между портами или пережимать узкими пластиковыми стяжками. Кабель укладывают плавно, оставляя разгрузку натяжения с обеих сторон. Перед работами питание оборудования обычно отключать не требуется, если платформа допускает горячую замену модулей, однако порядок установки следует сверять с руководством конкретного устройства.

• проверяем заводскую маркировку SFP-H25G-CU3M и длину 3 м;
• осматриваем оба SFP28, фиксаторы, контакты и места входа кабеля;
• контролируем оболочку twinax без заломов, сплющивания и повреждений;
• проверяем определение сборки совместимыми устройствами;
• тестируем линк 25GbE с корректным FEC и отсутствие ошибок.

Чтобы купить Cisco SFP-H25G-CU3M, укажите модели устройств, типы портов и версии программного обеспечения на обоих концах линии. Мы уточним совместимость, состояние конкретного кабеля, гарантию и срок поставки. Доставка выполняется транспортной компанией или почтой; заказные позиции могут поставляться несколько недель.
