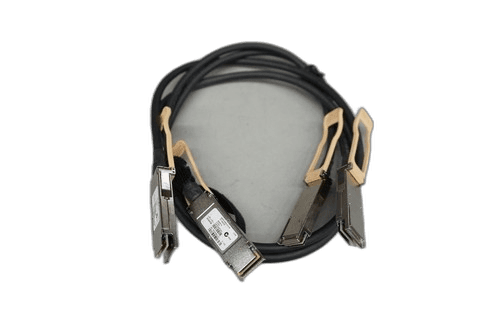

Кабель Cisco QSFP-H40G-CU1M, пассивный DAC 40G, 1 м

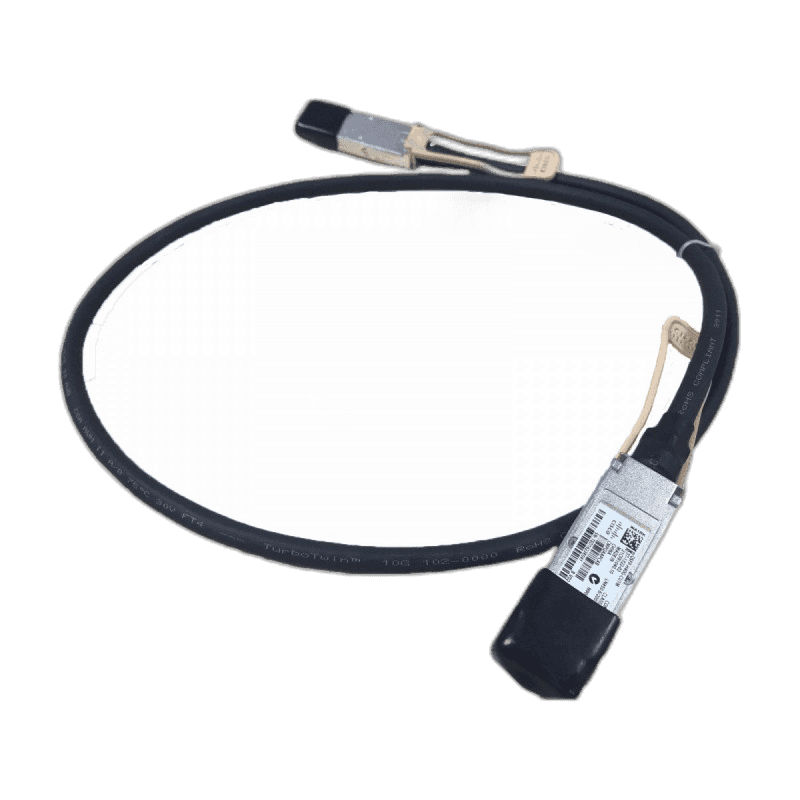

Cisco QSFP-H40G-CU1M — пассивный медный DAC 40G длиной 1 метр

Cisco QSFP-H40G-CU1M — заводская кабельная сборка 40GBASE-CR4 для прямого соединения двух портов QSFP+. Два несъёмных QSFP+ окончания связаны однометровым Twinax-кабелем; отдельные трансиверы и патч-корд для такой линии не требуются. Дополнительный номер, встречающийся на оригинальной сборке, — 37-1322-02.

Это пассивный direct-attach copper cable: внутри нет активной компенсации сигнала, а линия использует электрические интерфейсы оборудования. Кабель предназначен для короткого соединения на 40 Гбит/с внутри стойки или между близко расположенными устройствами. Он не является оптическим AOC и не подходит для прокладки на десятки метров.

Что именно соединяет QSFP-H40G-CU1M

• Интерфейс на обоих концах: QSFP+;
• Стандарт: 40GBASE-CR4;
• Скорость: одна линия 40 Gigabit Ethernet;
• Среда: медный Twinax;
• Длина: 1 м;
• Электроника кабеля: пассивная;
• Схема: QSFP+ к QSFP+, без разветвления.

Внутри 40GBASE-CR4 используются четыре электрические полосы, но кабель представляет их оборудованию как единый 40G-интерфейс. Он не выводит четыре отдельных SFP+ коннектора и не создаёт четыре независимых 10G-линии. Для такой задачи нужен артикул семейства QSFP-4SFP10G-CU.

Отличия от похожих кабелей Cisco

Суффикс CU1M задаёт пассивную медную сборку длиной 1 м. Модели QSFP-H40G-CU3M и CU5M устроены аналогично, но имеют длину 3 и 5 м. В кабелях QSFP-H40G-ACU7M/10M применяется активная медная электроника, а QSFP-H40G-AOC1M передаёт сигнал по встроенному оптическому волокну. Внешне окончания похожи, поэтому ориентироваться нужно на полный PID, а не на форму коннектора.

QSFP-H40G-CU1M также не является стековым кабелем Catalyst. Он подключается к сетевым 40GE QSFP+ портам и переносит пользовательский Ethernet-трафик. Для StackWise используются специальные разъёмы и артикулы STACK-T1, STACK-T2 или STACK-T3.

Преимущества метрового пассивного DAC

На короткой трассе медная сборка позволяет отказаться от двух отдельных оптических модулей и волоконного патч-корда. Это уменьшает число соединений, исключает загрязнение открытых оптических торцов и упрощает замену линии. Cisco приводит для QSFP+ Twinax на Nexus 6001 энергопотребление около 1,5 Вт на окончание и задержку порядка 0,1 мкс на линию, что делает решение подходящим для внутристоечных соединений с низкой задержкой.

Длина 1 м удобна между устройствами, установленными рядом, но запас необходимо оценивать по фактическому маршруту. Кабель проходит через организаторы и должен подходить к портам без натяжения. Излишне тугая укладка, резкие перегибы у QSFP-корпуса и давление дверью шкафа способны повредить Twinax или нарушить контакт.

Совместимость проверяется для обеих сторон

Наличие QSFP+ разъёма ещё не доказывает поддержку QSFP-H40G-CU1M. Cisco ведёт матрицу совместимости, где учитываются модель шасси, линейная карта или сетевой модуль и минимальный выпуск IOS, IOS XE, NX-OS либо программного обеспечения устройства. В перечнях встречаются Nexus, Catalyst, UCS Fabric Interconnect, Firepower и другие платформы, однако проверять нужно конкретную конфигурацию.

Оба порта должны поддерживать 40GBASE-CR4 и этот PID. Если один конец принадлежит оборудованию другого производителя, требуется отдельное подтверждение совместимости DAC-кодировки с его портом. Поддержка стандартной 40G-оптики не всегда означает поддержку фирменного пассивного кабеля.

Контроль состояния перед отправкой

У позиции REF / восстановленной продавцом проверяются оболочка по всей длине, зоны выхода кабеля из коннекторов, фиксаторы и электрические контакты. Оба окончания должны надёжно защёлкиваться и извлекаться штатными язычками. При доступной тестовой паре контролируются распознавание PID и стабильный 40G-линк.

В коммерческом предложении фиксируются точный артикул QSFP-H40G-CU1M, длина 1 м, номер 37-1322-02, состояние, количество и гарантия. Поскольку окончания неразъёмные, повреждённый коннектор отдельно не заменяется — оценивается вся сборка.

Купить Cisco QSFP-H40G-CU1M в 49 Порт

Чтобы купить Cisco QSFP-H40G-CU1M, сообщите модели устройств, обозначения сетевых модулей, версии ПО и расстояние между портами. Мы сверим обе стороны по официальной матрице Cisco и убедимся, что требуется именно единая линия 40G, а не breakout 4×10G или AOC.

После проверки менеджер подтвердит актуальную цену и наличие. Доставка выполняется транспортной компанией или почтой по России; заказные позиции могут поставляться в течение нескольких недель. Перед отгрузкой выбранная сборка ещё раз сверяется по маркировке и длине.
