Кабель Cisco QSFP-4X10G-AOC, 3 м

Cisco QSFP-4X10G-AOC3M: активное оптическое соединение 40G с разветвлением на четыре линии 10G

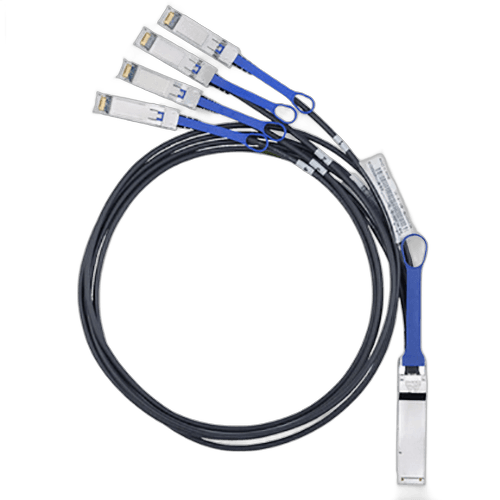

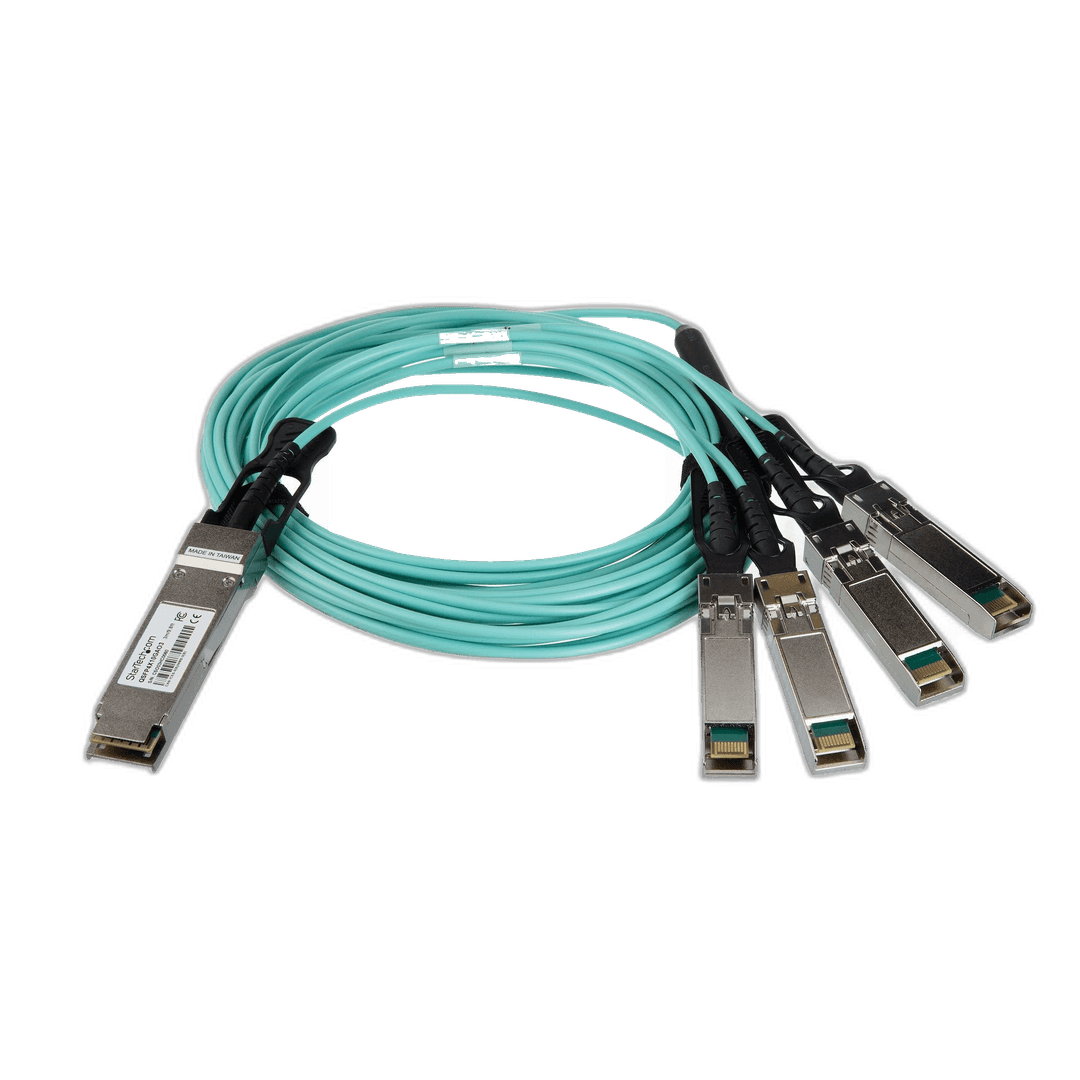

Cisco QSFP-4X10G-AOC3M — готовый активный оптический breakout-кабель длиной 3 метра. На одной стороне установлен модуль QSFP+ для порта 40 Gigabit Ethernet, на другой — четыре отдельных модуля SFP+ для интерфейсов 10 Gigabit Ethernet. Кабель предназначен для подключения одного высокоскоростного порта 40G к четырем независимым портам 10G без покупки отдельных трансиверов и оптических патч-кордов.

Такое решение удобно внутри стойки и между соседними стойками, когда коммутатор агрегации оснащен QSFP+, а серверы, сетевые адаптеры или коммутаторы доступа используют SFP+. Четыре линии работают независимо: каждая ветвь соответствует одному каналу 10 Гбит/с, а совокупная пропускная способность соединения составляет 40 Гбит/с. Фиксированная заводская сборка уменьшает количество соединений и исключает ошибки при подборе отдельных модулей, типа волокна и коннекторов.

Чем AOC отличается от пассивного DAC

Обозначение AOC означает Active Optical Cable. Внутри сборки передача между концами выполняется по оптическому волокну, а в корпусах QSFP+ и SFP+ уже находятся активные электронно-оптические компоненты. Поэтому QSFP-4X10G-AOC3M нельзя считать пассивным медным кабелем. Отдельное питание или внешний блок не требуются: встроенные модули получают питание от портов оборудования.

По сравнению с медным breakout DAC активная оптическая сборка обычно легче и удобнее для плотной кабельной укладки. Она меньше нагружает разъемы массивным медным кабелем и помогает организовать аккуратные короткие соединения в дата-центре. При этом оптические коннекторы LC или MPO пользователю недоступны: кабель поставляется как единое неразборное изделие с заводскими окончаниями.

Основные возможности

• Схема подключения: один интерфейс QSFP+ 40G к четырем интерфейсам SFP+ 10G.
• Длина: 3 метра, указанная непосредственно в артикуле AOC3M.
• Пропускная способность: четыре независимых канала по 10 Гбит/с.
• Среда передачи: встроенное оптическое волокно и активные преобразователи на обоих концах.
• Готовность к монтажу: дополнительные трансиверы и оптические патч-корды не нужны.
• Назначение: разветвление 40-гигабитного порта на серверные или сетевые подключения 10G.

Совместимость необходимо проверять по платформе

Физического совпадения разъемов недостаточно. Порт QSFP+ должен поддерживать режим breakout 4×10G, а конкретная модель коммутатора или маршрутизатора — артикул QSFP-4X10G-AOC3M и установленную версию программного обеспечения. Cisco публикует поддержку по платформам и минимальным выпускам NX-OS или другого системного ПО в официальной матрице совместимости. Поддержка диагностических данных также зависит от оборудования и версии ПО.

Перед заказом полезно сообщить модели устройств на обоих концах и номера портов. Мы проверим, допускает ли 40G-интерфейс разделение на четыре линии, поддерживаются ли AOC-сборки этой серии и требуется ли дополнительная настройка breakout. Это особенно важно для линейных карт и платформ разных поколений, где перечень совместимых оптических компонентов отличается.

Где применяется кабель длиной 3 метра

QSFP-4X10G-AOC3M подходит для коротких соединений в серверной: от коммутатора верхнего уровня стойки к четырем серверам, от 40G-порта агрегирующего коммутатора к четырем 10G-портам другого устройства или к нескольким сетевым адаптерам. Каждая SFP+-ветвь подключается к своему порту, поэтому кабель не объединяет четыре устройства на сетевом уровне — логическое разделение и конфигурация интерфейсов выполняются на оборудовании.

Фиксированная длина в 3 метра удобна, когда метровой сборки недостаточно, а более длинный запас усложнил бы укладку. До покупки стоит измерить реальный маршрут с учетом вертикальных и горизонтальных кабельных организаторов, радиусов изгиба и положения портов. Активный оптический кабель нельзя удлинить обычной оптической муфтой или заменить одну его ветвь: при повреждении меняется вся сборка.

Что проверить при получении

• точный P/N на маркировке — QSFP-4X10G-AOC3M;
• целостность общего кабеля, четырех ответвлений и защелок модулей;
• отсутствие критических перегибов и повреждений оболочки;
• определение сборки оборудованием и поднятие всех четырех линий 10G;
• соответствие комплектации и состояния условиям заказа.

Купить Cisco QSFP-4X10G-AOC3M

В 49 Порт можно купить активный оптический breakout-кабель Cisco QSFP-4X10G-AOC3M длиной 3 м с проверкой совместимости перед поставкой. Уточним наличие, состояние, комплектацию, срок отгрузки и актуальную цену. По запросу проверим сборку на совместимом оборудовании и согласуем доставку транспортной компанией или почтой. Для точного подбора пришлите модели устройств, версии ПО и схему соединения — это позволит заранее исключить несовместимость портов и режима 4×10G.
