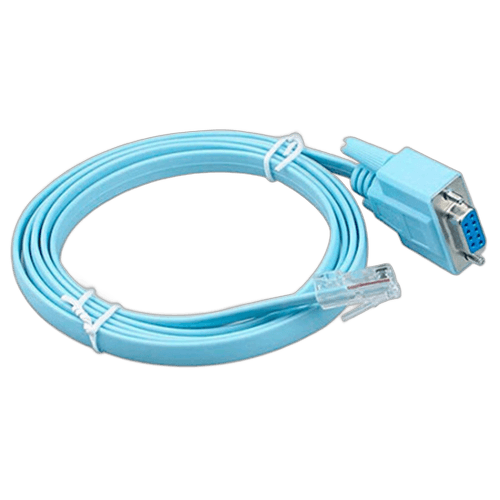

Консольный кабель Cisco CAB-CONSOLE-RJ45

Консольный кабель Cisco CAB-CONSOLE-RJ45 для локального управления оборудованием

Cisco CAB-CONSOLE-RJ45 — фирменный консольный кабель длиной 6 футов, предназначенный для прямого подключения компьютера или сервисного терминала к консольному порту совместимого сетевого оборудования Cisco. На одном конце находится разъём RJ-45, который подключается к порту Console устройства, на другом — DB-9F для последовательного COM-порта компьютера. Кабель нужен инженеру при первоначальном вводе оборудования в эксплуатацию, восстановлении доступа и выполнении работ, для которых сетевое управление ещё недоступно.

Это не Ethernet-патч-корд, не стековый кабель и не кабель питания. Внешнее сходство разъёма RJ-45 с сетевым коннектором не означает совместимость с портами LAN. CAB-CONSOLE-RJ45 передаёт данные последовательного консольного интерфейса и должен подключаться именно к обозначенному производителем порту Console. Такое уточнение особенно важно при покупке запасного кабеля для серверной, сервисного комплекта или выездной работы.

Для каких задач используют CAB-CONSOLE-RJ45

• первичная настройка коммутатора, маршрутизатора или другого устройства до назначения IP-адреса;
• доступ к командной строке при недоступности SSH, Telnet или web-интерфейса;
• диагностика загрузки и просмотр системных сообщений через консоль;
• восстановление конфигурации, пароля или программного обеспечения по инструкции для конкретной платформы;
• комплектование рабочего места сетевого инженера или ЗИП.

Подключение выполняется без отдельного блока питания: кабель является пассивным и не требует драйвера сам по себе. Программа терминального доступа и параметры последовательного соединения выбираются по руководству обслуживаемого оборудования. Для многих платформ Cisco применяются стандартные настройки консоли, однако перед началом работ корректнее сверить скорость и формат передачи с документацией именно на вашу модель.

Разъёмы и длина

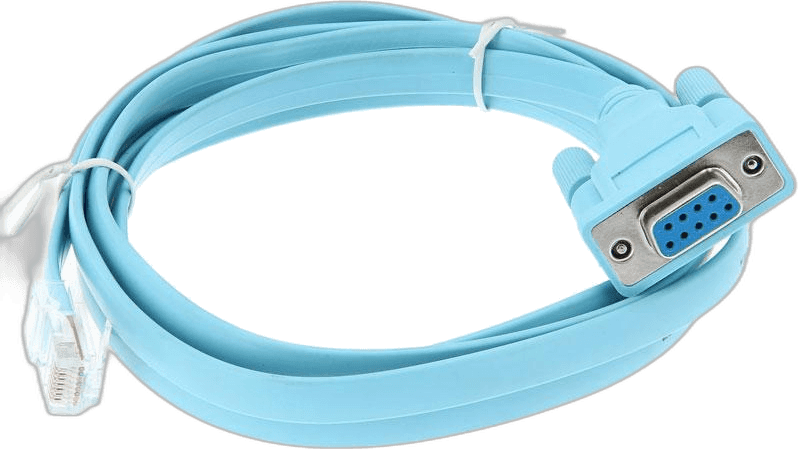

По официальному каталогу Cisco артикул CAB-CONSOLE-RJ45 обозначает кабель длиной 6 ft с RJ-45 и DB-9F. Шесть футов — примерно 1,83 метра: этого достаточно, чтобы подключить ноутбук или стационарный сервисный компьютер к оборудованию в стойке без чрезмерного запаса провода. Разъём DB-9F рассчитан на последовательный порт DB-9 male со стороны компьютера или совместимого терминального адаптера.

У современных ноутбуков встроенного DB-9 обычно нет. В таком случае дополнительно потребуется качественный USB–Serial адаптер с разъёмом DB-9M и драйвером для используемой операционной системы. Сам CAB-CONSOLE-RJ45 не преобразует USB в последовательный интерфейс и не заменяется обычным кабелем USB. Если на оборудовании установлен консольный разъём USB или USB-C, следует выбрать кабель, предусмотренный именно для этого интерфейса.

Совместимость с оборудованием Cisco

Cisco указывает CAB-CONSOLE-RJ45 как системный или отдельно заказываемый аксессуар для ряда маршрутизаторов, коммутаторов и терминальных шлюзов с консольным портом RJ-45. Наличие физически подходящего разъёма ещё не является достаточным основанием для заказа: у конкретной платформы может использоваться иной кабель, комплект из rollover-кабеля и адаптера либо консоль через USB. Перед покупкой стоит проверить аппаратную модель устройства и обозначение порта в её hardware installation guide.

Если нужно купить Cisco CAB-CONSOLE-RJ45 для определённого коммутатора или маршрутизатора, сообщите менеджеру точный артикул оборудования. Мы сверим тип консольного интерфейса и предложим подходящий вариант без риска перепутать его с CAB-CONSOLE-USB, CAB-CON-C4K-RJ45 или другим внешне похожим аксессуаром.

Что проверяется перед поставкой

• соответствие маркировки заказанному артикулу CAB-CONSOLE-RJ45;
• наличие разъёмов RJ-45 и DB-9F и целостность их фиксаторов;
• состояние кабеля, оболочки и мест входа провода в коннекторы;
• комплектность позиции и отсутствие механических повреждений;
• работоспособность соединения при проверке перед отгрузкой.

Цена Cisco CAB-CONSOLE-RJ45 зависит от состояния и доступности конкретной позиции. Оборудование и аксессуары отправляются транспортными компаниями или почтой; срок для заказных позиций может составлять несколько недель. Условия гарантии и итоговую комплектацию менеджер фиксирует в предложении до оплаты.

Что указать в запросе

Для точного подбора достаточно прислать модель Cisco, к которой планируется подключение, и уточнить, есть ли на компьютере порт DB-9. Если используется ноутбук только с USB, желательно сразу указать его операционную систему и наличие собственного USB–Serial адаптера. Это позволит подобрать полностью рабочий комплект для консольного доступа, а не только кабель с подходящими внешне разъёмами.
