Трансивер Extreme 10301 / 4050-00041-01, SFP+ 10GBASE-SR

Extreme 10301 / 4050-00041-01 — оптический трансивер 10GBASE-SR

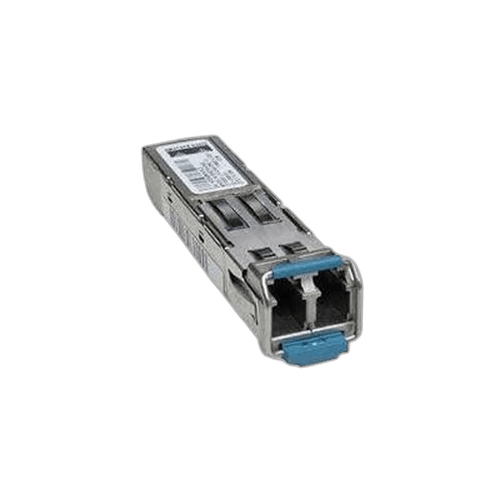

Extreme SFP+10G-SR — коротковолновый оптический модуль SFP+ для передачи 10 Gigabit Ethernet по многомодовому волокну. Официальный заказной номер Extreme Networks — 10301; на модуле также встречается производственный номер 4050-00041-01. Трансивер работает на длине волны 850 нм и оснащён разъёмом duplex LC: одно волокно используется для передачи, второе — для приёма.

Модуль соответствует 10GBASE-SR и предназначен для коротких линий внутри серверной, машинного зала или между стойками ЦОД. Это не гигабитный SFP, не одномодовый LR-трансивер и не BiDi-модуль. Для соединения необходим двухволоконный многомодовый патч-корд LC–LC и совместимый порт SFP+, поддерживающий именно 10GbE.

Дальность зависит от типа многомодового волокна

Указание «до 300 м» корректно только для подходящей кабельной инфраструктуры. Extreme приводит разные пределы в зависимости от диаметра и модальной полосы волокна. На современном 50-мкм MMF с полосой 2000 МГц·км, обычно соответствующем OM3, номинальная дальность достигает 300 м. При полосе 4700 МГц·км, характерной для OM4, руководство указывает до 400 м.

• 62,5 мкм, 160 МГц·км — до 26 м;
• 62,5 мкм, 200 МГц·км — до 33 м;
• 50 мкм, 400 МГц·км — до 66 м;
• 50 мкм, 500 МГц·км — до 82 м;
• 50 мкм, 2000 МГц·км — до 300 м;
• 50 мкм, 4700 МГц·км — до 400 м.

Фактический запас линии зависит также от соединителей, сварок, загрязнения торцов и потерь патч-панелей. Поэтому перед покупкой важно знать не только длину трассы, но и категорию волокна. Для одномодовой линии или расстояния в километры требуется модуль 10GBASE-LR, а не SFP+10G-SR.

Оптические параметры Extreme SFP+10G-SR

В официальном руководстве Extreme для SR SFP+ указан рабочий диапазон длины волны 840–860 нм с типовым значением 850 нм. Средняя мощность передатчика находится в пределах от −7,3 до −1 дБм, максимальная принимаемая мощность составляет −1 дБм, а чувствительность приёмника — до −11 дБм. Предельный бюджет линии указан как 7,5 дБ. Эти значения позволяют оценить линию при проектировании, но не отменяют проверки реального затухания и качества MMF-трассы.

Форм-фактор SFP+ поддерживает установку в работающий совместимый узел, если регламент платформы допускает горячую замену. Питание модуль получает от порта. После установки необходимо убедиться, что устройство распознало трансивер, интерфейс настроен на 10G, а уровень принимаемого сигнала находится в допустимом диапазоне.

Совместимость с коммутаторами Extreme Networks

Механическое совпадение слота не является достаточным условием. Обычный SFP-порт 1G не превращается в 10G после установки SFP+, а отдельные платформы требуют определённой версии EXOS, VOSS, EOS или Network OS. Extreme рекомендует проверять сочетание part number 10301 с конкретной моделью оборудования по официальной Optics Compatibility Matrix.

Перед заказом сообщите полное название коммутатора, номер используемого порта и версию программного обеспечения. Если в линии на другом конце установлен модуль другого производителя, он должен соответствовать 10GBASE-SR и работать на 850 нм с duplex MMF; при этом совместимость каждого трансивера со своей платформой проверяется отдельно.

Что проверяется перед отгрузкой

Для позиции REF / восстановленной продавцом проверяются корпус, защёлка, контакты, чистота LC-розетки и распознавание модулем совместимой платформы. По возможности контролируются поднятие 10G-линка и диагностические показатели. Следы обычной установки допустимы, но повреждённый фиксатор, загрязнённая оптика или нестабильное соединение — нет.

Защитный колпачок, упаковка и внешний вид наклейки могут зависеть от партии. В коммерческом предложении фиксируются точный номер 10301 / 4050-00041-01, состояние, количество, гарантия и комплектность. Патч-корд в поставку трансивера не входит, если это не указано отдельно.

Купить Extreme 10301 SFP+ 10GBASE-SR в 49 Порт

В 49 Порт можно купить Extreme SFP+10G-SR 10301 для действующей или резервной 10-гигабитной линии. Мы сверим платформу и ПО, поможем проверить тип волокна и не подменим SR внешне похожим LR-модулем. После подтверждения партии менеджер сообщит актуальную цену и срок поставки.

Отправляем оборудование транспортной компанией или почтой по России. Срок зависит от наличия; заказные позиции могут поставляться в течение нескольких недель. Для быстрого расчёта укажите модель коммутатора, длину трассы, категорию MMF, количество модулей и город доставки.
