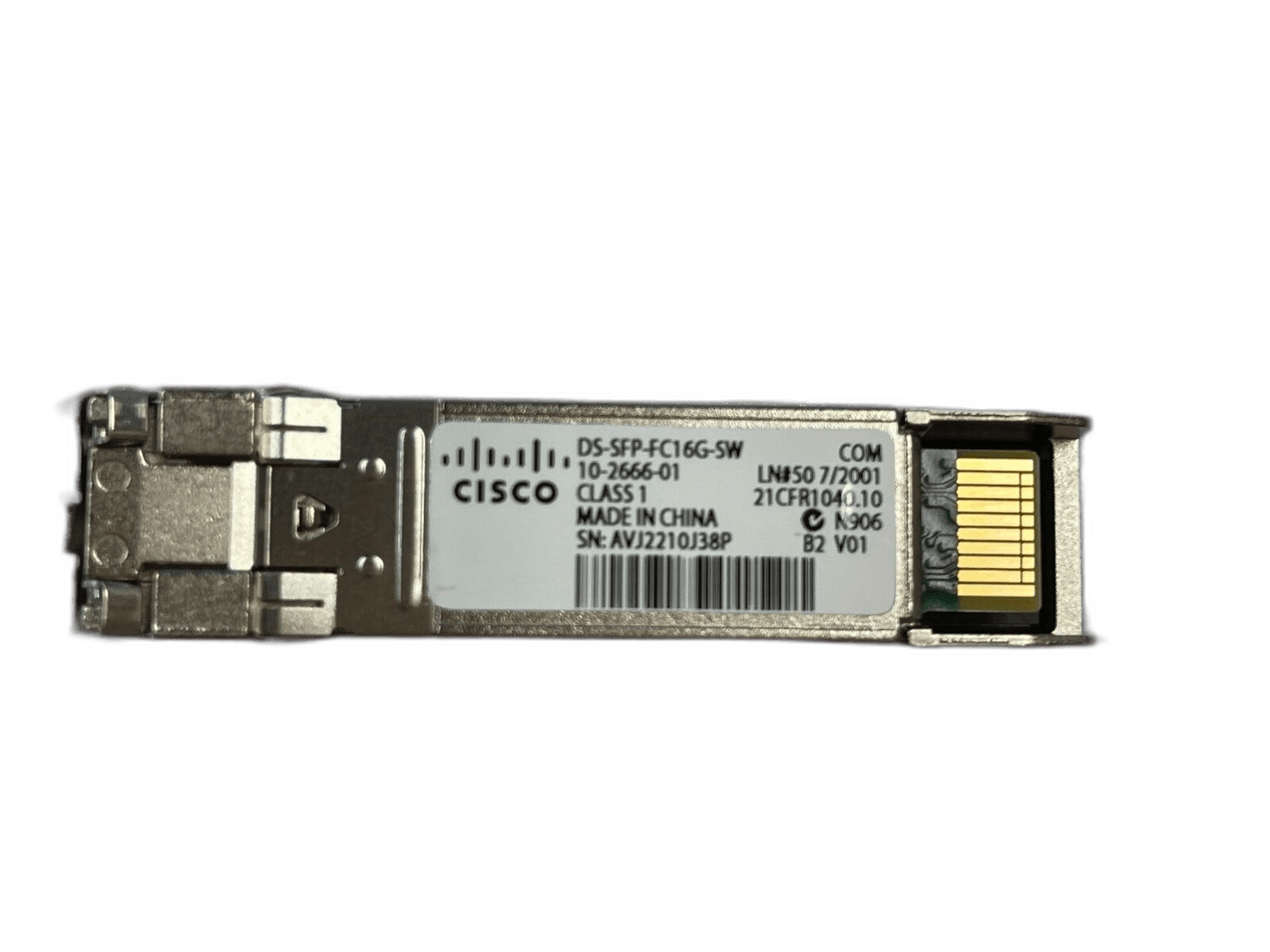

Трансивер Cisco DS-SFP-FC16G-SW, 16G

Cisco DS-SFP-FC16G-SW для коротких линий Fibre Channel 16G

Cisco DS-SFP-FC16G-SW — коротковолновый оптический модуль SFP+ для подключения портов Fibre Channel в сетях хранения данных. Он рассчитан на многомодовое волокно, работает на длине волны 850 нм и поддерживает автоматическое согласование скоростей 4, 8 и 16 Гбит/с на совместимых портах Cisco MDS. Такой трансивер используют внутри серверной или ЦОД: между SAN-коммутатором и системой хранения, между коммутаторами фабрики, а также в соединениях с серверными HBA, если обе стороны поддерживают выбранную скорость и тип оптики.

Внешне DS-SFP-FC16G-SW похож на обычный Ethernet SFP+, но это оптика именно для Fibre Channel. Совпадения форм-фактора недостаточно: модуль следует устанавливать в FC-порт, для которого Cisco заявляет поддержку данного PID. Перед покупкой важно сверить модель коммутатора или линейной карты, версию NX-OS, скорость порта и совместимость второй стороны линии.

Что дает модуль в SAN-инфраструктуре

• Три поколения скоростей: 4,25; 8,5 и 14,025 Гбод, которые соответствуют режимам Fibre Channel 4G, 8G и 16G.
• Коротковолновая передача: лазер 850 нм предназначен для многомодовых кабельных линий внутри здания или машинного зала.
• Стандартное подключение: два разъема LC образуют отдельные каналы передачи и приема.
• Горячая замена: модуль можно устанавливать и извлекать в соответствии с регламентом обслуживаемого оборудования без разборки коммутатора.
• Цифровая диагностика: совместимое оборудование считывает диагностические параметры трансивера и помогает контролировать состояние оптической линии.

Дальность зависит от скорости и класса волокна

На скорости 16G официальный даташит Cisco указывает до 15 м по OM1, 35 м по OM2, 100 м по OM3 и 125 м по OM4/OM5. При работе на 8G допустимая длина возрастает соответственно до 21, 50, 150 и 190 м. Для режима 4G значения составляют до 70 м по OM1, 150 м по OM2, 380 м по OM3 и 400 м по OM4/OM5. Минимальная длина оптической линии для перечисленных режимов — 2 м.

Эти цифры относятся к исправному кабельному тракту нужного класса. Патч-панели, дополнительные соединения, загрязненные торцы и кабель с неизвестными параметрами уменьшают фактический запас по оптическому бюджету. Для новой линии 16G рационально использовать OM3 или OM4 и заранее проверить суммарную длину всех участков.

Где применяется DS-SFP-FC16G-SW

Модуль подходит для построения отказоустойчивых FC-фабрик, расширения портов SAN-коммутаторов и замены вышедшей из строя коротковолновой оптики. Он встречается в совместимых конфигурациях Cisco MDS 9000, включая коммутаторы и модули, для которых DS-SFP-FC16G-SW указан в перечне поддерживаемых компонентов. Маркировка с символом «=» — DS-SFP-FC16G-SW= — обозначает запасную поставочную позицию; техническое назначение самой оптики при этом не меняется.

Для соединения понадобятся две совместимые оптики одного класса и дуплексный многомодовый патч-корд LC–LC. Если удаленная сторона использует длинноволновый модуль 1310 нм или одномодовое волокно, пара не сформирует корректный линк. DS-SFP-FC16G-SW также не следует подменять Ethernet-трансивером 10GBASE-SR: протокол, поддерживаемые порты и матрица совместимости у них разные.

Что проверить перед заказом

• точную модель Cisco MDS, номер линейной карты или другого FC-оборудования;
• поддержку PID DS-SFP-FC16G-SW установленной версией программного обеспечения;
• режим порта 4G, 8G или 16G и возможности оборудования на противоположном конце;
• класс волокна OM1, OM2, OM3, OM4 или OM5, длину трассы и число промежуточных соединений;
• тип коннектора — требуется дуплексный LC, а не MPO и не медный DAC;
• необходимость основной позиции либо запасной поставки DS-SFP-FC16G-SW=.

Проверка и поставка

Перед отгрузкой восстановленного продавцом трансивера проверяются маркировка, состояние корпуса и оптических разъемов, распознавание оборудованием и диагностические показатели. По запросу можно согласовать совместимость с конкретным коммутатором и подобрать подходящий многомодовый патч-корд. Это снижает риск получить физически подходящий SFP+, который не поддерживается портом или рассчитан на другую среду передачи.

Купить Cisco DS-SFP-FC16G-SW можно для ремонта действующей SAN-фабрики, комплектации резервного фонда или подключения новой короткой линии Fibre Channel. Уточните оборудование на обеих сторонах, требуемую скорость и параметры кабельной трассы — менеджер проверит конфигурацию, подтвердит наличие, комплектность, срок поставки и условия гарантии.
