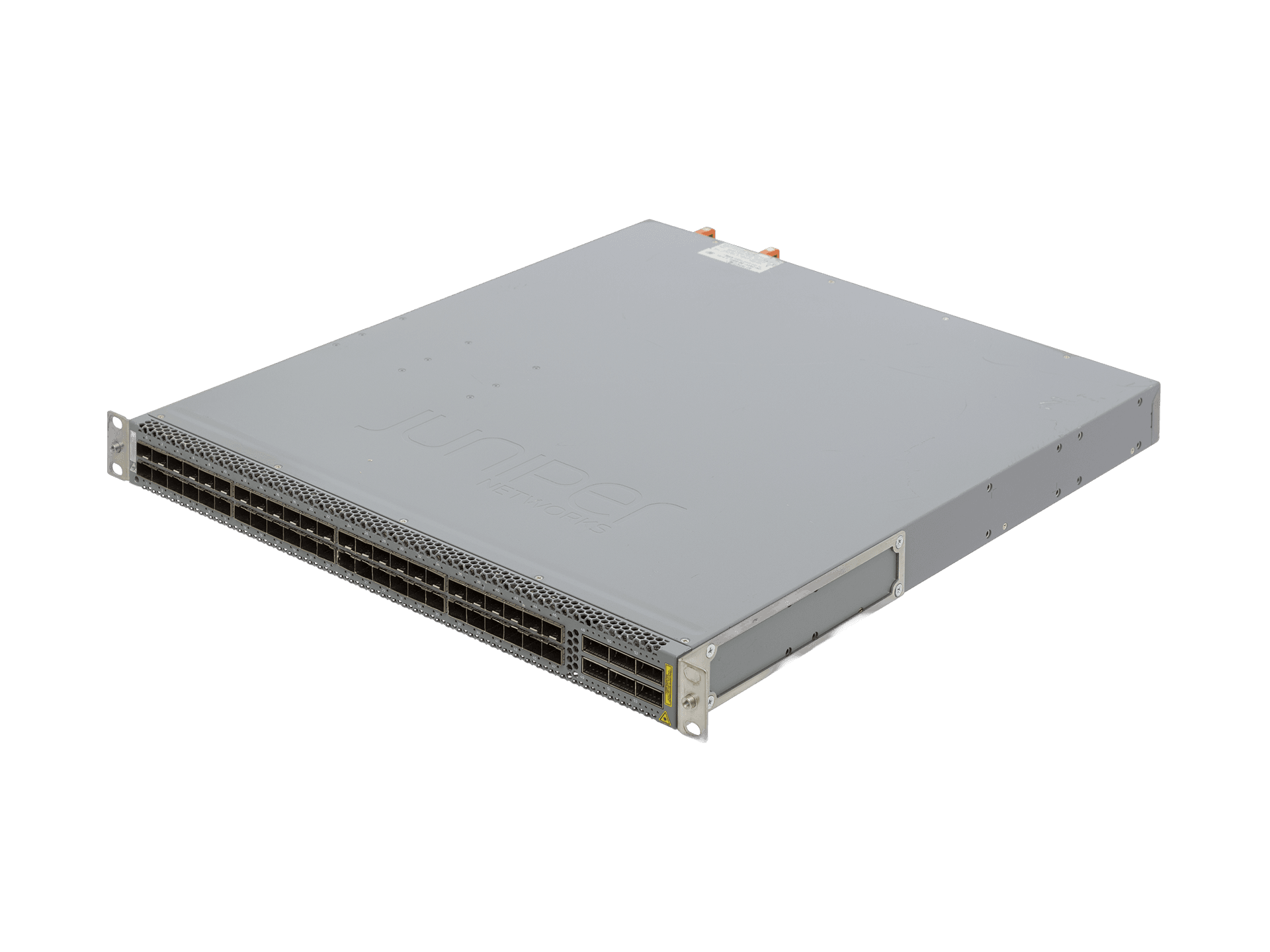

Коммутатор Juniper QFX5100-48S-AFO, 48 портов

Juniper QFX5100-48S-AFO: 48 портов 10GbE для серверной стойки

Juniper QFX5100-48S-AFO — компактный коммутатор дата-центра с 48 слотами SFP/SFP+ и шестью uplink-портами QSFP+. Он рассчитан на подключение серверов и систем хранения по 1/10GbE, а также на передачу агрегированного трафика по линиям 40GbE.

Суффикс AFO указывает на Airflow Out. Холодный воздух поступает через отверстия рядом с портами, проходит через шасси и выходит через вентиляторы и блоки питания. В терминологии Juniper это port-to-FRU; в типовой стойке такое направление называют front-to-back. Исполнение выбирают не по фотографии передней панели, а по организации горячего и холодного коридоров. Вариант AFI выглядит спереди так же, однако охлаждается в обратную сторону и не является прямой заменой AFO.

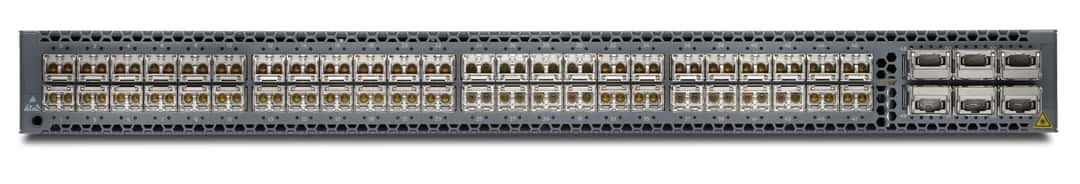

Конфигурация сетевых портов

Сорок восемь SFP/SFP+ работают с оптическими модулями 1GbE и 10GbE, а также с подходящими DAC и AOC. Шесть QSFP+ предназначены для 40GbE uplink, соединений между стойками или связей leaf–spine. Поддерживаемые порты QSFP+ можно разделить на четыре независимых канала 10GbE с помощью breakout-кабеля. Благодаря этому один QFX5100-48S-AFO способен обслуживать смешанную схему: основные серверы подключаются к SFP+, несколько высоконагруженных узлов получают breakout-линии, а оставшиеся QSFP+ уходят на уровень агрегации.

Коммутационная емкость платформы достигает 1,44 Тбит/с, производительность — 1,08 млрд пакетов в секунду. Эти значения позволяют передавать трафик на скорости линии при корректной конфигурации. Итоговая задержка и доступность функций зависят от размера пакетов, версии Junos OS, настроек очередей и используемых протоколов.

Где используют QFX5100-48S-AFO

• как ToR-коммутатор для серверов с интерфейсами 1/10GbE;
• на leaf-уровне фабрики с 40GbE подключением к spine;
• для агрегации СХД, гипервизоров и вычислительных кластеров;
• в сетях резервного копирования и репликации между стойками;
• для расширения существующей установки Juniper QFX5100;
• как замену вышедшего из строя AFO-устройства без изменения воздушной схемы.

Отличие AFO от 3AFO

Обычный QFX5100-48S-AFO и QFX5100-48S-3AFO имеют одинаковые 48 SFP/SFP+, шесть QSFP+, AC-питание и направление port-to-FRU. Различие относится к аппаратному исполнению management-панели: для стандартного AFO в Hardware Guide указано два management-порта, для 3AFO — три. Если коммутатор приобретается как запасная единица, это отличие необходимо учитывать вместе с расположением интерфейсов и шаблоном действующей конфигурации. Мы проверяем полный заказной номер, а не объединяем эти модификации только по числу сетевых портов.

Вентиляторы, питание и установка

Штатный комплект включает резервируемые вентиляторные модули и два AC-блока питания. Для AFO требуются компоненты с маркировкой AIR OUT; у Juniper они традиционно обозначаются золотистыми элементами. Все вентиляторы и оба источника питания должны направлять воздух одинаково. Установка AFI-модуля в AFO-шасси вызывает аппаратную тревогу и нарушает расчетную вентиляцию.

Перед монтажом нужно проверить наличие креплений, длину силовых кабелей и свободное пространство с обеих сторон стойки. Портовую панель нельзя перекрывать плотными кабельными жгутами, а горячий поток соседнего оборудования не должен попадать на воздухозабор QFX5100. Потребление зависит от установленной оптики и нагрузки; при расчете PDU следует ориентироваться на максимальные значения из Hardware Guide, а не только на среднее потребление.

Как проверяется восстановленный коммутатор

Перед отправкой QFX5100-48S-AFO загружается под Junos, после чего проверяются системные датчики, журналы аппаратных ошибок, состояние management и сетевых интерфейсов. Отдельно тестируются оба блока питания и каждый вентилятор. Маркировка AFO и состав FRU фиксируются по фактическому экземпляру. Если в поставку входят трансиверы или DAC/AOC, их совместимость согласуется по скорости, типу волокна, длине линии и оборудованию на второй стороне.

Для замены действующего коммутатора желательно сообщить точный SKU, версию Junos, тип управления, используемые uplink и направление airflow. Это позволяет подготовить совместимый комплект и не обнаружить после доставки, что устройство отличается management-панелью, питанием или охлаждением.

Купить Juniper QFX5100-48S-AFO в 49 Порт

В 49 Порт можно купить Juniper QFX5100-48S-AFO в состоянии REF / восстановленное продавцом. До выставления счета мы подтвердим цену, комплектацию конкретного экземпляра, количество блоков питания и вентиляторов, наличие креплений и гарантийный срок. Для организаций предусмотрены безналичная оплата и комплект закрывающих документов.

Доставка выполняется по России транспортными компаниями или почтовыми службами. Складское оборудование отправляется после проверки и упаковки; заказные позиции могут идти несколько недель. По запросу вместе с коммутатором подберем оптические модули, DAC/AOC, breakout-кабели и запасные FRU.
