Коммутатор Juniper QFX5100-48S-AFI, 48 портов

Juniper QFX5100-48S-AFI: 10GbE-коммутатор с воздушным потоком Air In

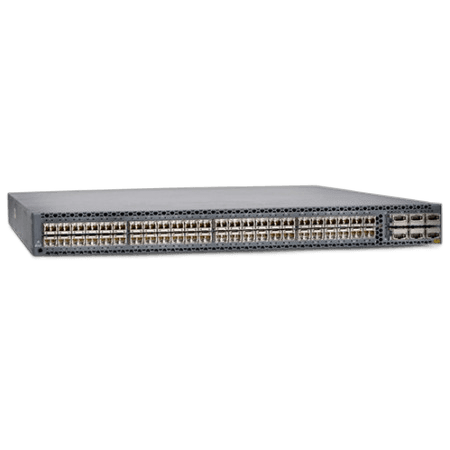

Juniper QFX5100-48S-AFI предназначен для плотного подключения серверов, систем хранения и вычислительных узлов в стойке. На портовой панели расположены 48 слотов SFP/SFP+ для линий 1/10GbE и шесть QSFP+ для 40GbE uplink. Корпус высотой 1U подходит для роли ToR или leaf, когда требуется много оптических портов и резервируемое питание без установки модульного шасси.

Главная особенность этой модификации — исполнение AFI (Airflow In). Воздух забирается со стороны вентиляторов и блоков питания, проходит через корпус и выходит через портовую панель. В документации Juniper такое направление называется FRU-to-port, а в стойках его обычно обозначают как back-to-front. Поэтому QFX5100-48S-AFI выбирают для рядов, где холодный коридор обращен к задней части оборудования, а нагретый воздух должен выходить к кабельной стороне.

Порты и пропускная способность

Каждый из 48 SFP/SFP+ поддерживает подходящие оптические трансиверы, DAC и AOC на скорости 1 или 10 Гбит/с. Шесть QSFP+ используются для 40GbE соединений с уровнем spine, соседней стойкой или агрегирующим коммутатором. Поддерживаемый QSFP+ можно разделить breakout-кабелем на четыре линии 10GbE. Такая конфигурация позволяет одновременно подключить обычные серверные интерфейсы, высоконагруженные узлы и несколько независимых uplink.

Коммутационная емкость платформы достигает 1,44 Тбит/с, а производительность — 1,08 млрд пакетов в секунду. Коммутатор работает под управлением Junos OS и может использоваться в классической L2/L3-сети, Virtual Chassis или фабричной архитектуре. Конкретный набор функций, включая EVPN-VXLAN и Virtual Chassis Fabric, следует сверять с установленным выпуском Junos и требованиями проекта.

Когда нужен именно вариант AFI

• холодный воздух подается к задней части стойки, где находятся сменные FRU;
• в действующей инсталляции уже используются коммутаторы и блоки питания AIR IN;
• требуется заменить AFI-устройство без изменения вентиляционной схемы ряда;
• портовая сторона обращена в горячий коридор и должна выпускать нагретый воздух;
• нужна единая направленность охлаждения у всех устройств в шкафу.

Перед заказом важно проверить не только обозначение QFX5100-48S, но и последние буквы SKU. Внешне AFI и AFO почти не отличаются со стороны сетевых портов, однако гонят воздух в противоположных направлениях. Для AFI используются вентиляторы QFX5100-FAN-AFI и AC-блоки питания JPSU-650W-AC-AFI с маркировкой AIR IN. Компоненты AIR OUT устанавливать вместе с ними нельзя: несовпадение направлений ухудшает охлаждение и вызывает аппаратную тревогу.

Охлаждение и резервирование

В проверяемых комплектах установлены пять сменных вентиляторных модулей AFI и два AC-блока питания AFI. Каждый источник питания имеет собственное охлаждение, а резервирование позволяет обслуживать один модуль без полного отключения при соблюдении инструкции Juniper. Рукоятки и маркировку FRU необходимо осматривать до монтажа: у AIR IN применяется синий цвет Juniper Azure Blue.

Расчет размещения начинают с направления потоков во всем шкафу. Заднюю зону нельзя перекрывать кабелями или ставить вплотную к горячему выхлопу другого устройства. С портовой стороны также оставляют пространство для выхода воздуха и допустимого радиуса изгиба оптических кабелей. Максимальное потребление самого коммутатора указывается до 150 Вт, однако нагрузку на PDU стоит рассчитывать с запасом на установленные трансиверы и фактический режим работы.

Что проверяется перед поставкой

Восстановленный QFX5100-48S-AFI загружается под Junos OS. Специалист проверяет аппаратные датчики, журналы ошибок, management-интерфейсы, сетевые порты, оба источника питания и все пять вентиляторов. Отдельно сверяются маркировка AIR IN и фактический состав FRU. Это важно для оборудования с одинаковой передней панелью: ошибку в направлении airflow проще обнаружить до отправки, чем после монтажа в рабочую стойку.

При подборе трансиверов учитываются скорость, тип волокна, длина линии и оборудование на второй стороне. Для существующей сети желательно сообщить используемую версию Junos, схему uplink и требования к функциям. Аппаратная совместимость не означает автоматической доступности каждой программной возможности: ограничения могут зависеть от релиза и лицензирования.

Купить Juniper QFX5100-48S-AFI

В 49 Порт можно купить Juniper QFX5100-48S-AFI в состоянии REF / восстановленное продавцом. В предложении фиксируются цена, комплект блоков питания и вентиляторов, наличие креплений, гарантийный срок и срок отгрузки. Для юридических лиц доступны безналичная оплата и закрывающие документы.

Оборудование доставляется по России транспортными компаниями или почтовыми службами. Складской экземпляр отправляется после проверки и упаковки; поставка заказной позиции может занять несколько недель. Вместе с коммутатором можно подобрать совместимые SFP/SFP+, QSFP+, DAC/AOC, breakout-кабели и запасные компоненты AIR IN.
