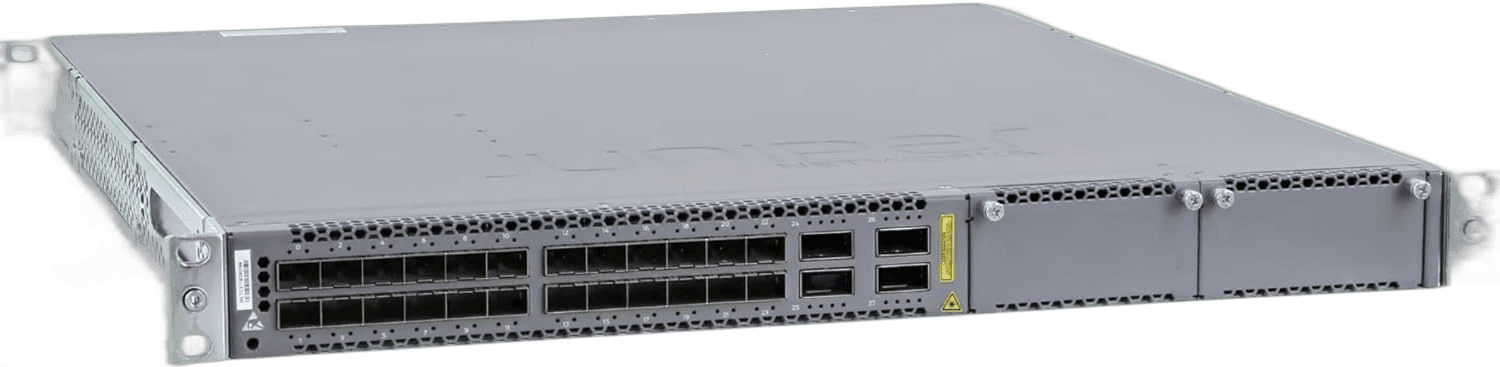

Коммутатор Juniper EX4600-40F-AFO, 40 портов

Juniper EX4600-40F-AFO: масштабируемый коммутатор 1/10/40GbE

Juniper EX4600-40F-AFO — коммутатор высотой 1U для агрегации корпоративной сети, ядра небольшого кампуса и подключения серверного оборудования. Базовая портовая панель объединяет 24 слота SFP/SFP+ с поддержкой 1/10GbE и четыре QSFP+ 40GbE. Два дополнительных отсека позволяют менять плотность интерфейсов без замены всего устройства: в них устанавливаются модули с восемью SFP+ либо четырьмя QSFP+.

Обозначение 40F не означает наличие сорока одинаковых физических разъемов на передней панели. Четыре штатных QSFP+ можно использовать как линии 40GbE или разделить breakout-кабелями на четыре независимых канала 10GbE. В базовой конфигурации это дает до 40 логических 10GbE-интерфейсов: 24 фиксированных SFP/SFP+ и еще 16 каналов из QSFP+. Фактическое количество портов зависит от режима QSFP+ и установленных модулей расширения.

Портовая конфигурация и расширение

Слоты SFP/SFP+ подходят для совместимых оптических трансиверов 1GbE и 10GbE, а также DAC. Четыре QSFP+ используются для 40GbE uplink, связей между коммутаторами или breakout-подключений. В каждый из двух отсеков можно установить EX4600-EM-8F с восемью дополнительными SFP/SFP+ либо QFX-EM-4Q с четырьмя QSFP+. Модули допускается комбинировать, поэтому конфигурацию можно подобрать под преобладание 10GbE или 40GbE линий.

При максимальном расширении платформа поддерживает до 72 интерфейсов 10GbE с учетом breakout либо до 12 портов 40GbE. Коммутационная производительность достигает 1,44 Тбит/с и 1,07 млрд пакетов в секунду. Эти характеристики подходят для агрегации трафика нескольких шкафов, серверного ToR и распределительного уровня, где нужны высокая плотность оптики и предсказуемая работа на скорости линии.

Практические сценарии применения

• агрегация коммутаторов доступа в кампусной сети;
• компактное ядро филиала или небольшой площадки;
• подключение серверов и систем хранения по 10GbE;
• 40GbE uplink между шкафами или уровнями сети;
• расширение существующего Virtual Chassis на базе EX4300/EX4600;
• замена EX4600 с тем же направлением воздушного потока.

Что означает AFO

Суффикс AFO обозначает Airflow Out: холодный воздух поступает через отверстия со стороны портов и выходит через вентиляторы и блоки питания. Juniper называет это направлением port-to-FRU; для классической установки портами в холодный коридор оно соответствует front-to-back. Такой вариант нельзя без проверки заменять внешне похожим AFI, потому что AFI направляет поток в обратную сторону.

В доступных комплектах установлены пять вентиляторов QFX5100-FAN-AFO и два AC-блока JPSU-650W-AC-AFO. EX4600 использует те же сменные вентиляторы и источники питания, что и QFX5100. Компоненты AFO имеют маркировку AIR OUT и оранжевые элементы. Смешивать AFO и AFI, блоки разной мощности либо AC и DC в одном корпусе нельзя: Junos поднимает тревогу, а встречные потоки ухудшают охлаждение.

Надежность питания и охлаждения

Два блока питания распределяют нагрузку и обеспечивают резервирование. Пять вентиляторов регулируют скорость по данным температурных датчиков. FRU допускают горячую замену с соблюдением сроков из руководства Juniper.

Перед монтажом проверяют направление потоков всего шкафа, свободный забор воздуха у портовой панели и выход горячего воздуха со стороны FRU. Кабельные жгуты не должны перекрывать вентиляционные отверстия. Номинал 650 Вт относится к мощности блока питания, а не к постоянному потреблению коммутатора; реальная нагрузка зависит от модулей расширения, трансиверов и режима работы.

Проверка восстановленного EX4600

Перед отправкой коммутатор загружается под Junos OS. Проверяются системные тревоги, температурные датчики, management-интерфейсы, сетевые порты, оба источника питания и каждый вентилятор. Отдельно фиксируются маркировка AFO, состав модулей расширения и наличие заглушек: эти детали определяют фактическую конфигурацию и не должны подразумеваться только по названию EX4600-40F-AFO.

Для подбора оптики учитываются скорость, тип волокна, дальность и оборудование на второй стороне. Если QSFP+ планируется разделять, нужно заранее согласовать breakout-кабель и схему нумерации интерфейсов. При замене действующего устройства полезно сообщить состав expansion-модулей, версию Junos и используемую конфигурацию Virtual Chassis.

Купить Juniper EX4600-40F-AFO

В 49 Порт можно купить Juniper EX4600-40F-AFO в состоянии REF / восстановленное продавцом. В коммерческом предложении указываются цена, состав блоков питания и вентиляторов, установленные модули расширения, крепления, гарантия и срок поставки. Для организаций доступны безналичная оплата и закрывающие документы.

Доставка выполняется по России транспортными компаниями или почтовыми службами. Заказная поставка может занять несколько недель. Вместе с EX4600 можно подобрать SFP/SFP+, QSFP+, DAC/AOC, breakout-кабели и совместимые FRU направления AIR OUT.
