Коммутатор Juniper EX4500-40F-VC1-FB, 40 портов 10GbE

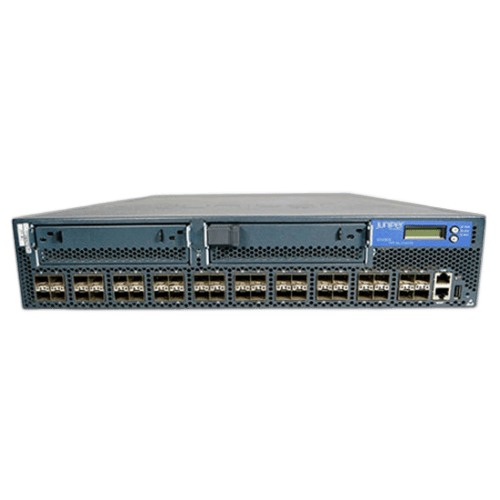

Juniper EX4500-40F-VC1-FB: 40 портов 10GbE и Virtual Chassis

Juniper EX4500-40F-VC1-FB предназначен для участков сети, где требуется много десятигигабитных подключений в одном корпусе: серверных стоек, уровня агрегации и компактного ядра. Его 40 фронтальных портов принимают модули SFP и SFP+, поэтому на одной платформе можно сочетать линии 1GbE и 10GbE. Суффикс модели имеет точное значение: VC1 указывает на установленный модуль EX4500-VC1-128G, а FB — на воздушный поток от передней панели к задней.

В 49 Порт можно купить Juniper EX4500-40F-VC1-FB с проверкой комплектности. Имеющиеся варианты включают два блока питания EX4500-PWR1-AC-FB, вентиляторный узел нужного направления и модуль Virtual Chassis. Серийные номера и состав поставки фиксируются до отгрузки.

Сценарии применения

EX4500 подходит для подключения серверов с интерфейсами 10GbE, агрегации нижестоящих коммутаторов и передачи трафика систем хранения по Ethernet. Платформа поддерживает Data Center Bridging: Priority Flow Control 802.1Qbb, DCBX и транзит FCoE с FIP Snooping. Это не Fibre Channel-коммутатор и не FC-шлюз, но он может переносить FCoE между совместимыми узлами.

• высокоплотный 10GbE-доступ в серверной стойке;
• агрегация оптических линий подразделения или ЦОД;
• объединение нескольких стоек через Virtual Chassis;
• замена EX4500 с сохранением Junos OS и принятой схемы управления.

Интерфейсы и пропускная способность

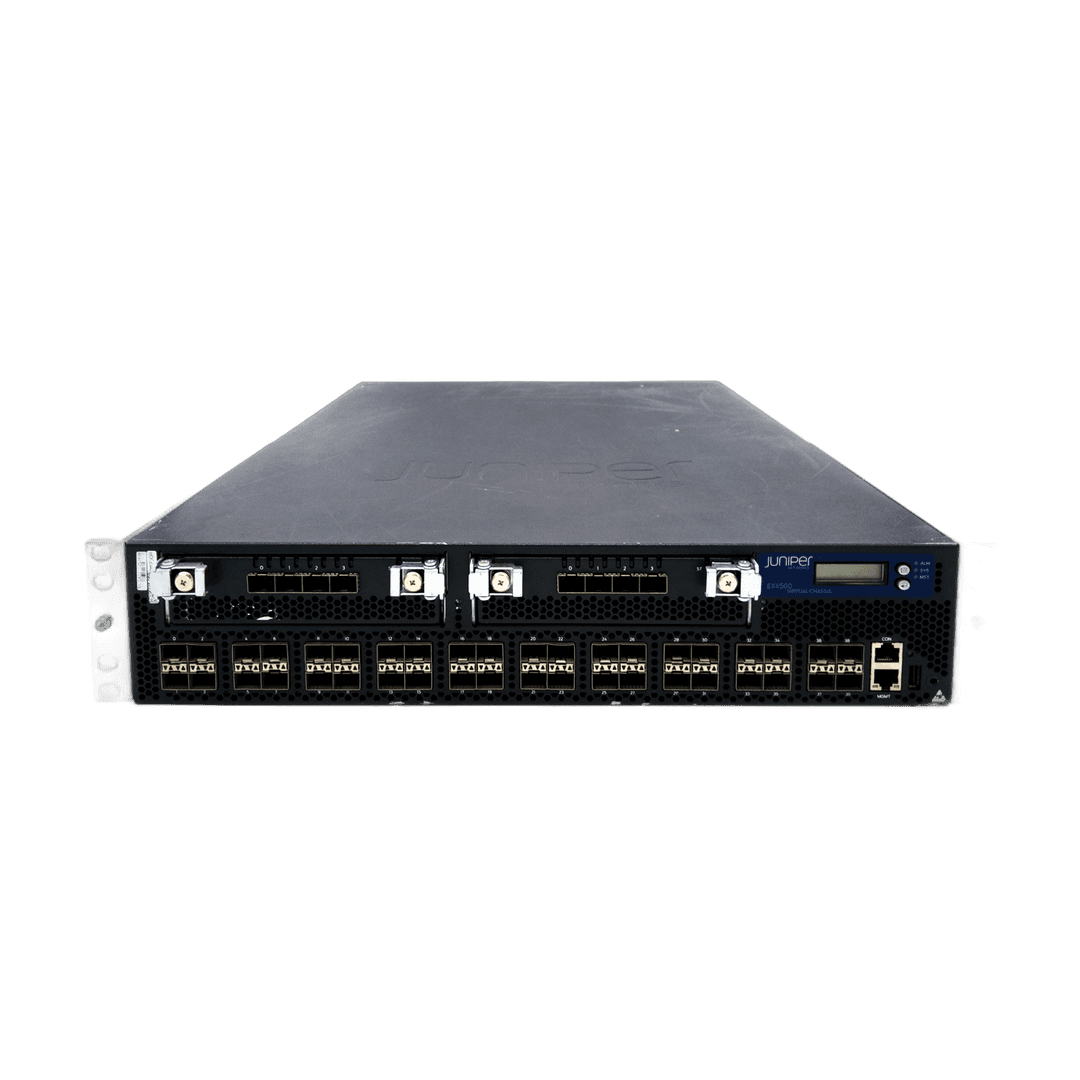

Сорок основных портов работают с совместимой оптикой SFP/SFP+ и кабелями DAC на скоростях 1 и 10 Гбит/с. Интерфейсов 25, 40 или 100GbE у этой модификации нет. Два слота расширения допускают установку EX4500-UM-4XSFP, каждый из которых добавляет четыре SFP+. При максимальном расширении устройство получает до 48 сетевых интерфейсов 10GbE.

Juniper указывает коммутационную полосу 480 Гбит/с, полнодуплексную производительность 960 Гбит/с и скорость пересылки до 714 млн пакетов в секунду. Таблица MAC рассчитана на 32 000 записей, поддерживается до 4096 VLAN ID и Jumbo Frame до 9216 байт. Можно создать до 64 LAG, включающих до восьми портов каждый.

Модуль VC1-128G

Установленный модуль предоставляет два выделенных порта Virtual Chassis по 64 Гбит/с. До десяти совместимых коммутаторов объединяются в одно логическое устройство с общей конфигурацией. Это уменьшает число точек администрирования и позволяет распределить резервные связи между физическими участниками.

EX4500 допускает совместный Virtual Chassis с EX4200; для смешанного состава в Junos включается mixed mode. Если участники находятся в разных стойках, в качестве VCP можно настроить сетевые SFP/SFP+ порты. Перед вводом в действующий стек необходимо сверить версии Junos и режим Virtual Chassis.

Коммутация, маршрутизация и управление

Коммутатор поддерживает VLAN, LACP, LLDP, RSTP, MSTP, VSTP, QoS и списки контроля доступа. В базовом наборе доступны статические маршруты, RIP, OSPF, VRRP и BFD. BGP, IS-IS, MPLS и часть расширенных функций IPv6 требуют лицензии EX-48-AFL, поэтому их наличие проверяется по лицензиям и выводу Junos.

Для администрирования предусмотрены CLI и J-Web, SSH, SNMP, RADIUS и TACACS+. Отдельный 10/100/1000Base-T management-порт позволяет вынести управление в служебную сеть. Junos OS облегчает замену оборудования в уже работающей инфраструктуре Juniper.

Корпус, охлаждение и питание

Устройство занимает 2U, размеры составляют 438 x 89 x 536 мм, масса — около 17 кг. Исполнение FB комплектуется БП EX4500-PWR1-AC-FB и вентиляторами того же направления. Воздух поступает со стороны портов и выходит со стороны источников питания. Компоненты BF устанавливать нельзя: встречные потоки ухудшают охлаждение.

Два горячезаменяемых блока питания распределяют нагрузку и обеспечивают резервирование. Мощность EX4500-PWR1-AC-FB составляет 1200 Вт при высоком входном напряжении и 1000 Вт при 110 В. Типовое потребление с 40 активными портами — около 328 Вт, с двумя uplink-модулями — около 364 Вт. Рабочая температура — 0–45 °C.

Проверка и поставка

Мы тестируем SFP/SFP+ порты, оба БП и вентиляторы, модуль VC1-128G и фиксируем версию Junos. Отдельно согласуются трансиверы, DAC- и VCP-кабели, uplink-модули и крепления. Это исключает ситуацию, когда шасси подходит по модели, но не совпадает с проектом по airflow или комплекту.

Цена Juniper EX4500-40F-VC1-FB зависит от состава и гарантии. Для расчета сообщите число линий, расстояния, тип волокна и требования к Virtual Chassis. Доставка выполняется транспортными компаниями или почтой; заказные позиции могут идти несколько недель.
