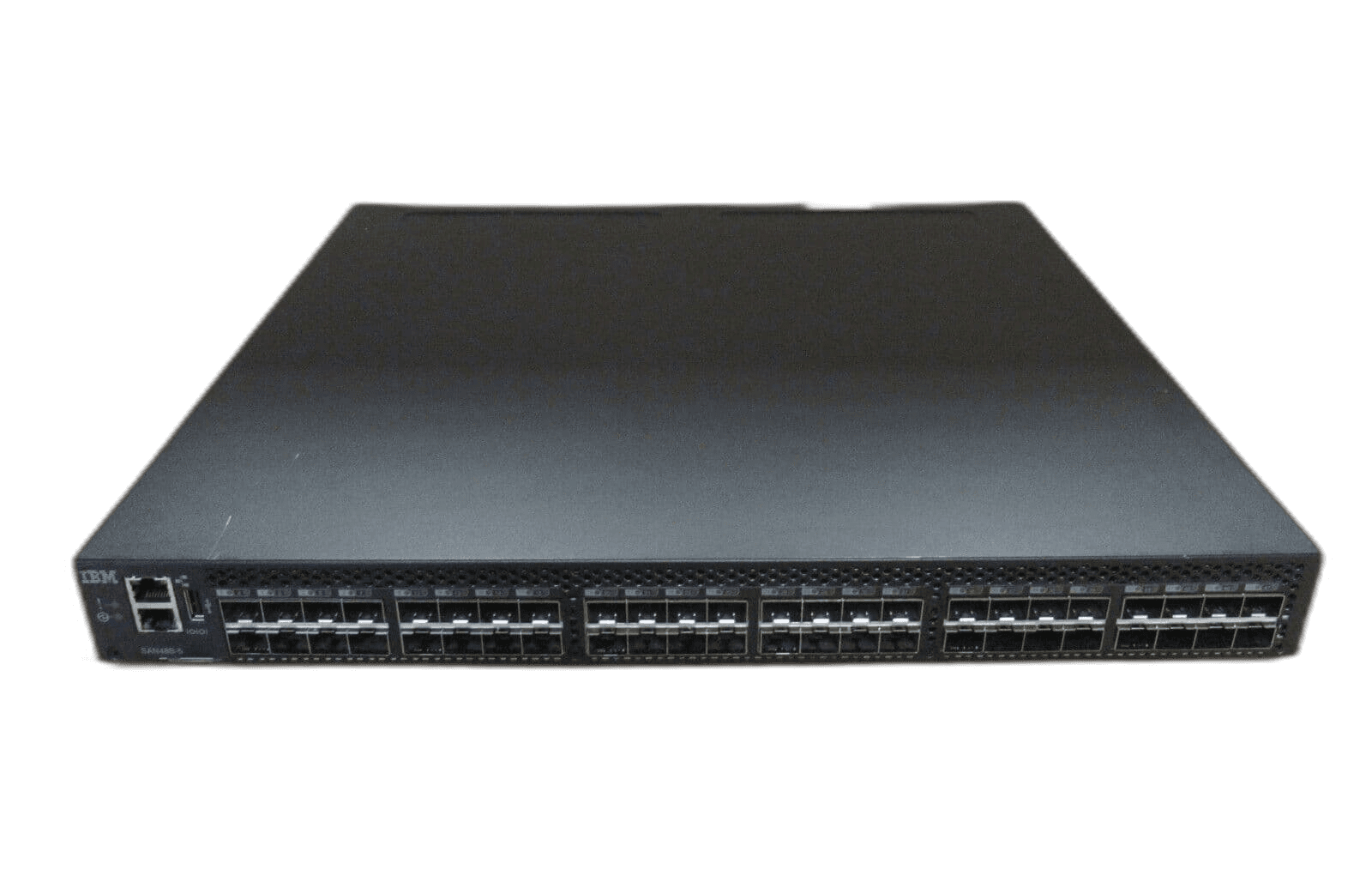

Коммутатор Fibre Channel IBM SAN48B-5 2498-F48, 48 портов

IBM SAN48B-5 2498-F48 для построения Fibre Channel SAN

IBM System Storage SAN48B-5 2498-F48 — стоечный коммутатор хранения данных класса Gen 5 Fibre Channel, рассчитанный на подключение серверов, дисковых массивов и межкоммутаторных линий в корпоративной SAN. Модель построена на платформе Brocade 6510 и располагает 48 портами FC в компактном корпусе 1U. Она подходит для расширения действующей фабрики, замены однотипного узла или организации двух независимых контуров доступа к системам хранения.

Купить IBM 2498-F48 имеет смысл для инфраструктуры, где требуется предсказуемая задержка, изоляция трафика хранения и совместимость с оборудованием IBM b-type или Brocade. Это не Ethernet-коммутатор: его порты предназначены для Fibre Channel, а подключение выполняется оптическими трансиверами SFP/SFP+ с разъемами LC. Перед заказом мы сверим активированное число портов, состав лицензий, версию Fabric OS, установленные блоки питания и тип оптики.

Порты, скорость и масштабирование

Аппаратная платформа содержит 48 портов Fibre Channel. IBM поставляла SAN48B-5 с 24 активными портами и возможностью поэтапного расширения по схеме Ports on Demand: сначала до 36, затем до 48 портов. Поэтому одинаковые внешне экземпляры 2498-F48 могут различаться доступной емкостью. При подборе важно проверить не только количество установленных SFP+, но и фактически активированные лицензией порты.

• автосогласование скоростей 2, 4, 8 и 16 Гбит/с;
• работа на 10 Гбит/с при наличии отдельной Integrated 10 Gbps Fibre Channel Activation;
• до 768 Гбит/с совокупной полнодуплексной пропускной способности при полной конфигурации;
• объединение до восьми ISL по 16 Гбит/с в транк с общей полосой до 128 Гбит/с;
• поддержка F_Port, E_Port, EX_Port, D_Port и режима Access Gateway с NPIV.

Порты принимают коротковолновые и длинноволновые FC-трансиверы соответствующих поколений. Оптические модули не входят в базовую поставку по спецификации IBM, поэтому их наличие и тип следует согласовать отдельно. Мы можем подобрать оптику и патч-корды под длину линии, тип волокна и скорость подключаемого оборудования.

Режимы работы и функции Fabric OS

Коммутатор работает под управлением Fabric OS 7.0 или новее. В базовый набор IBM включены Advanced Web Tools, Advanced Zoning, Full Fabric, Virtual Fabrics, Fabric Watch и Enhanced Group Management. Зонирование позволяет ограничить обмен между инициаторами и целевыми устройствами, а Virtual Fabrics — разделить физическую платформу на логически независимые фабрики.

SAN48B-5 может работать как полноценный fabric switch либо как Access Gateway. Второй режим использует NPIV и упрощает подключение серверного края к существующей фабрике, однако IBM указывает его поддержку только для конфигурации с 48 активными портами. Возможности ISL Trunking, Extended Fabrics, Integrated Routing, Advanced Performance Monitoring, FICON CUP и Enterprise Bundle зависят от установленных лицензий. Мы не заявляем их наличие без проверки конкретного устройства.

Для диагностики предусмотрены ClearLink D_Port, журналирование, syslog, SNMP v1/v3, SSH, CLI и веб-интерфейс. Набор средств помогает контролировать состояние портов и оптики, находить ошибки линии и отслеживать загрузку фабрики. При использовании совместимых версий FOS доступны функции Fabric Vision, включая расширенный мониторинг потоков и политик.

Надежность и конструкция

IBM 2498-F48 занимает 1U и имеет размеры 43,8 × 4,3 × 44,3 см. Максимальная масса полностью укомплектованного устройства составляет около 9,16 кг. Два блока питания и вентиляторные модули относятся к горячезаменяемым компонентам, что позволяет обслуживать узел без плановой остановки всей SAN при исправной резервной части.

По данным IBM, направление охлаждения — от задней панели к лицевой стороне. Это важно учитывать при размещении в стойке и подборе совместимого экземпляра: воздушный поток должен соответствовать принятой схеме холодного и горячего коридоров. Диапазон входного напряжения составляет 85–264 В переменного тока, рабочая температура — от 0 до 40 °C.

Что проверяется перед поставкой

Восстановленный IBM SAN48B-5 2498-F48 проходит проверку запуска, состояния портов, блоков питания и вентиляторов. Дополнительно фиксируются версия FOS, число активированных портов, установленные лицензии и состав оптических модулей. По запросу согласуем комплект направляющих, кабелей питания и совместимых FC-трансиверов.

• точная маркировка 2498-F48 и серийный номер;
• 24, 36 или 48 активных портов Ports on Demand;
• версии Fabric OS и лицензированных функций;
• комплектность БП, вентиляторов, SFP/SFP+ и креплений;
• совместимость с действующей фабрикой, массивами и HBA.

Цена IBM 2498-F48 зависит от активации портов, лицензий, оптики и комплектации. Оставьте заявку с описанием существующей SAN или перечнем подключаемых устройств: менеджер уточнит наличие, подготовит совместимую конфигурацию и рассчитает стоимость доставки.
