Коммутатор Huawei S12700E-4

Huawei CloudEngine S12700E-4 для ядра кампусной сети

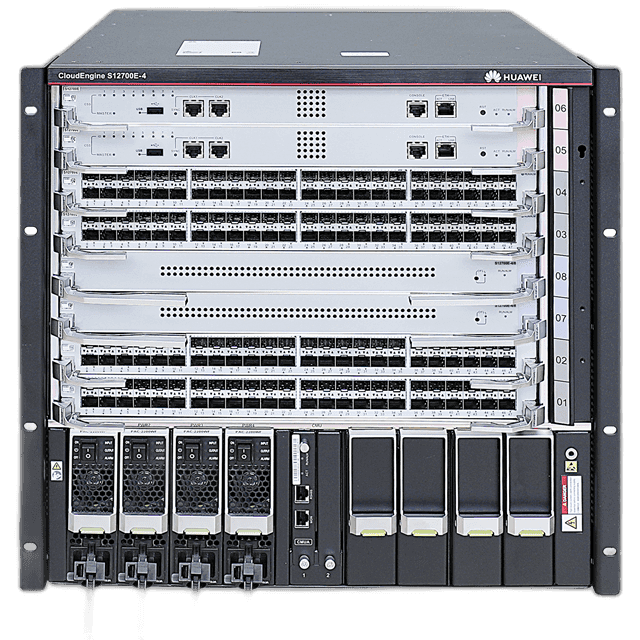

Huawei CloudEngine S12700E-4 — модульный коммутатор шасси-класса с четырьмя слотами линейных карт. Он рассчитан на роль ядра или крупного узла агрегации в корпоративной, университетской, производственной либо ведомственной сети. В отличие от фиксированных моделей, S12700E-4 позволяет собирать конфигурацию под конкретную плотность портов и затем менять интерфейсные платы, процессорные модули, фабрику и питание по мере развития инфраструктуры.

Компактное для своего класса исполнение 10U даёт до 19,2 Тбит/с коммутационной ёмкости и до 14 400 млн пакетов в секунду. Четыре LPU-слота поддерживают разные сочетания GE, 10GE, 25GE, 40GE и 100GE. По данным Huawei, максимальная плотность шасси достигает 96 портов 100GE, 96 портов 40GE, 160 портов 25GE либо 192 портов 10GE; фактическая конфигурация определяется выбранными линейными картами и версией программного обеспечения.

Архитектура с резервированием ключевых узлов

S12700E-4 имеет два слота MPU для основных процессорных модулей и два независимых слота SFU для коммутационной фабрики. Дублирование управляющей плоскости и фабрики помогает избежать единой точки отказа. Четыре отсека блоков питания и два вентиляторных модуля позволяют подобрать схему резервирования под требования площадки. Поддерживаются AC- и DC-варианты питания, но точный состав и совместимость модулей необходимо согласовать до заказа.

• 4 слота LPU для интерфейсных карт;
• 2 слота MPU для резервируемого управления;
• 2 слота SFU для коммутационной фабрики;
• 4 отсека питания и 2 вентиляторных модуля;
• резервирование MPU, SFU, питания и охлаждения;
• горячая замена поддерживаемых компонентов в соответствии с регламентом Huawei.

Платформа использует Huawei VRP и поддерживает технологии уровня ядра: маршрутизацию IPv4/IPv6, MPLS и VPN, развитый QoS, телеметрию и централизованное управление. Конкретный набор функций зависит от выпуска VRP, типа MPU и лицензий. Для объединения двух шасси в логическую систему применяется CSS с кластеризацией через сервисные порты, что упрощает резервирование и эксплуатацию ядра.

Высокая плотность и защита от всплесков трафика

До 200 мс буферизации на порт помогает переживать микровсплески, возникающие при агрегации большого количества менее скоростных потоков в высокоскоростные аплинки. Это особенно важно для кампусного ядра, сетей хранения, видеосервисов и распределённых вычислительных площадок, где кратковременная перегрузка способна вызывать потери пакетов даже при нормальной средней загрузке.

Гибкий набор линейных карт позволяет не занимать стойку несколькими отдельными устройствами. В одном шасси можно сочетать клиентские и магистральные интерфейсы, сохраняя общую систему управления и резервирования. При проектировании необходимо проверить пропускную способность выбранной SFU, ограничения конкретных LPU, доступный бюджет мощности и совместимость оптических модулей.

Размеры, масса и требования к размещению

Шасси занимает 10U и имеет размеры около 441,7 × 442 × 517,4 мм. Масса пустой конфигурации составляет приблизительно 24,5 кг, полностью укомплектованной — до 66 кг. Монтаж требует подходящих направляющих, стойки с достаточной глубиной и проверки допустимой нагрузки. Рабочая температура на высоте до 1800 м составляет от 0 до +45 °C; при увеличении высоты верхняя граница снижается согласно документации производителя.

Максимальное энергопотребление зависит от поколения фабрики, количества и типа интерфейсных карт, оптики и схемы питания. Поэтому питание и охлаждение рассчитываются не по одному названию шасси, а по полному BOM. Также заранее определяются направление воздушного потока, доступ для обслуживания и разводка силовых кабелей.

Что входит в заказ S12700E-4

Обозначение S12700E-4 может относиться к шасси без части функциональных модулей либо к собранной системе. Перед покупкой нужно зафиксировать точный артикул шасси, MPU, SFU, LPU, вентиляторы, блоки питания, заглушки, направляющие, лицензии и оптику. Фото комплектной системы не означает, что все показанные платы автоматически входят в поставку.

49 Порт поможет подобрать конфигурацию Huawei S12700E-4, сверить совместимость модулей и подготовить спецификацию под требуемые интерфейсы. Для восстановленного оборудования проверяются загрузка, состояние слотов, питание и вентиляторы; согласованные компоненты фиксируются в предложении. Доступны самовывоз и доставка транспортной компанией либо почтой, а поставка редкой конфигурации может занять несколько недель. Для расчёта актуальной цены сообщите требуемую плотность портов, скорости аплинков, схему резервирования и вариант электропитания.
