Коммутатор HPE FlexFabric 5900AF JG510A

HPE JG510A: производительный ToR-коммутатор с медным гигабитным доступом и uplink 40G

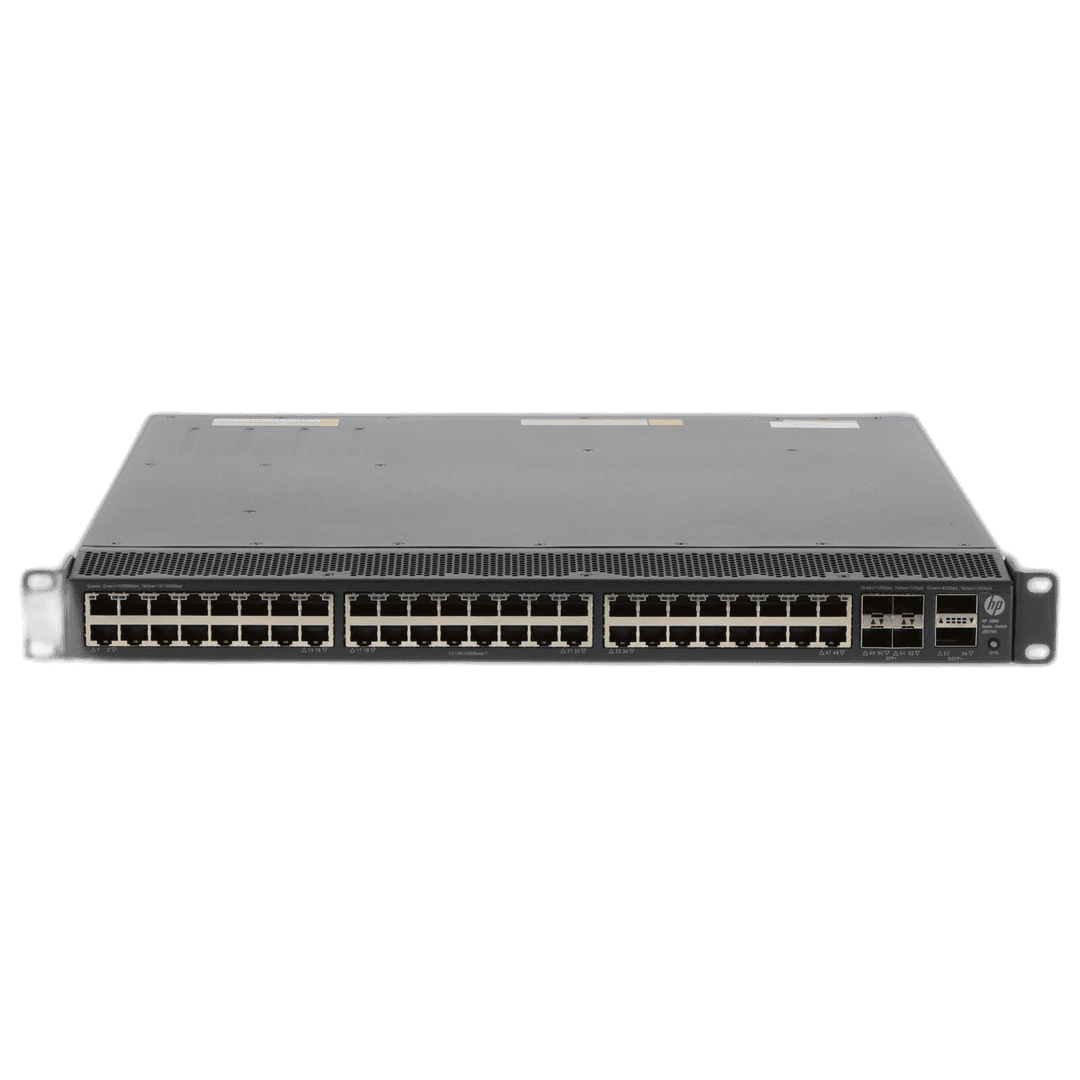

HPE FlexFabric 5900AF 48G 4XG 2QSFP+ (JG510A) предназначен для серверных стоек и корпоративных узлов, где требуется много медных подключений, но магистраль должна работать на скоростях 10 или 40 Гбит/с. На передней панели расположены 48 портов 10/100/1000BASE-T, четыре слота SFP+ 1/10G и два порта QSFP+ 40G. Серверы и сервисные интерфейсы можно подключить по витой паре, а межстоечные и восходящие линии вывести через оптику или DAC.

JG510A относится к серии FlexFabric 5900AF и рассчитан прежде всего на роль Top-of-Rack-коммутатора. Он поддерживает полнофункциональную коммутацию и маршрутизацию, IPv4/IPv6 и технологии виртуализации сетевой фабрики. Устройство подходит и как плотный гигабитный access-коммутатор, и как элемент двухуровневой архитектуры центра обработки данных.

Порты и производительность

Все 48 медных портов автоматически согласуют скорость 10, 100 или 1000 Мбит/с. Четыре SFP+ работают с соединениями 1/10 Гбит/с, а пара QSFP+ даёт два независимых канала 40 Гбит/с. QSFP+ можно использовать для uplink к ядру, связи соседних стоек или построения IRF при совместимой конфигурации кабелей и ПО.

Коммутационная способность HPE JG510A составляет 336 Гбит/с, производительность — до 250 млн пакетов в секунду. Задержка на 10GbE для 64-байтовых пакетов составляет менее 1,5 мкс. Такой запас важен для трафика между серверами, виртуализации и приложений, чувствительных к задержкам. Платформа оснащена 2 ГБ SDRAM, 512 МБ flash-памяти и буфером пакетов 9 МБ.

Comware и отказоустойчивая фабрика

Коммутатор работает под управлением HPE Comware и поддерживает Layer 2 и Layer 3, включая VLAN, ACL, OSPF, BGP, IS-IS, VRRP, IPv6, QoS и безопасное администрирование. Для автоматизации доступны OpenFlow и NETCONF, централизованное управление возможно через HPE Intelligent Management Center.

Технология Intelligent Resilient Fabric (IRF) объединяет физические коммутаторы в одно логическое устройство. Это упрощает управление, позволяет распределять соединения между корпусами и сокращает время восстановления после отказа. Перед внедрением необходимо проверить совместимость версий Comware, выбранные IRF-порты и кабели.

Питание и направление воздушного потока

В корпусе предусмотрены два слота для сменных блоков питания и два слота для вентиляторных модулей. Для работы требуется как минимум один совместимый БП; второй может использоваться для резервирования. Блоки питания и вентиляторные кассеты JG510A часто поставляются отдельно, поэтому их наличие нужно фиксировать для конкретной позиции.

Модель поддерживает разные направления охлаждения. Два вентилятора должны иметь одинаковое направление воздушного потока: от портовой стороны к стороне питания либо наоборот. Вентиляторы и блоки питания должны соответствовать схеме холодных и горячих коридоров. Этот параметр мы согласуем до заказа.

Для каких задач подходит JG510A

• подключение серверов и сервисных интерфейсов по 1GBase-T;
• организация 10G/40G uplink в стойке или серверной;
• построение отказоустойчивой фабрики HPE IRF;
• агрегация медных линий в сети предприятия или дата-центра;
• обновление узла с сохранением экосистемы Comware.

Корпус занимает 1U и имеет размеры 43,99 × 46,0 × 4,37 см. Это стоечное устройство с активным охлаждением, не рассчитанное на установку рядом с рабочими местами. При размещении следует обеспечить свободный воздушный канал и проверить глубину шкафа.

Что уточнить перед покупкой

Важно сверить полное обозначение JG510A, а не только название FlexFabric 5900AF: в серии есть внешне похожие версии с 48 SFP+ или 10GBase-T портами. Также согласовываются тип и количество блоков питания, направление двух вентиляторов, стоечные крепления, версия Comware и кабели для SFP+/QSFP+.

Для восстановленного оборудования мы проверим состояние разъёмов и корпуса, состав поставки и результаты базовой диагностики. Трансиверы, DAC/AOC, питание и вентиляторы фиксируются отдельно, чтобы при получении не отсутствовал критичный для запуска компонент.

Купить HPE JG510A с проверенной комплектацией

Чтобы купить HPE JG510A, отправьте запрос менеджеру 49 Порт. Мы уточним цену и наличие, подберём питание, вентиляторы и оптические соединения под вашу стойку, согласуем гарантию и организуем доставку транспортной компанией или почтой. Вы получите именно HPE FlexFabric 5900AF 48G 4XG 2QSFP+ в комплектации под ваш сценарий установки.
