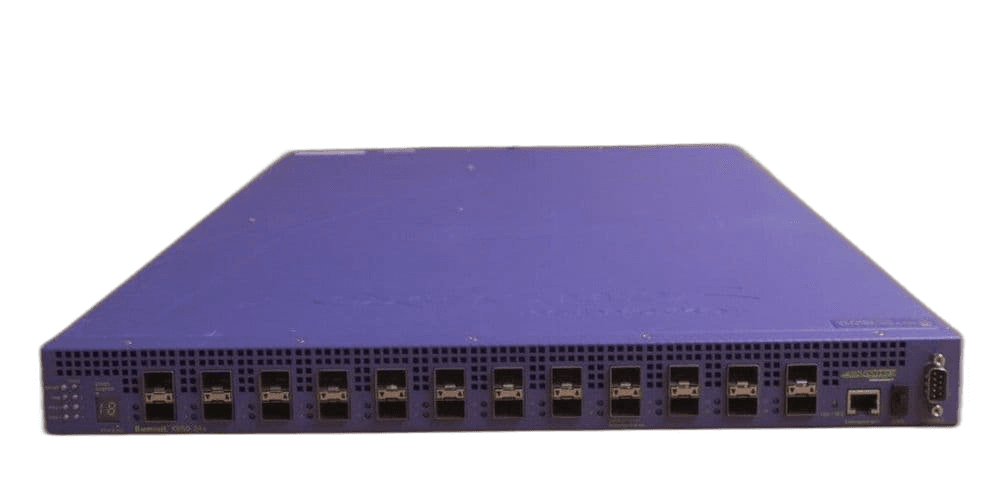

Коммутатор Extreme X650-24X, 24 порта

Extreme Summit X650-24X: 24 порта SFP+ для сети 10 Gigabit Ethernet

Extreme X650-24X — высокопроизводительный коммутатор серии Summit с двадцатью четырьмя слотами SFP+. Каждый фронтальный порт поддерживает 10GBASE-X, а также совместимые гигабитные SFP. Такая конфигурация подходит для агрегации оптических линий, подключения серверов и построения ядра сети, где медные интерфейсы не являются основными.

Это именно версия 24X с модульными оптическими портами. Ее нельзя путать с X650-24T, оснащенным фиксированными разъемами 10GBASE-T RJ-45. Перед заказом важно определить тип волокна, дальность и нужные трансиверы: сами SFP/SFP+ обычно приобретаются отдельно.

Сценарии применения

• агрегация до 24 оптических каналов 1/10 Гбит/с;
• подключение серверов и систем хранения по Ethernet;
• распределительный уровень кампусной сети;
• формирование стека Summit с совместимым VIM;
• замена установленного X650-24X без изменения кабельной схемы.

Все порты работают с SFP+ 10GbE или SFP 1GbE, что позволяет поэтапно переводить существующие гигабитные линии на 10 Gigabit Ethernet. Поддержка конкретного трансивера зависит от выпуска ExtremeXOS и перечня совместимости Extreme Networks.

Задняя панель и VIM

На задней панели находится слот универсального интерфейсного модуля VIM. В зависимости от установленного варианта он используется для SummitStack или дополнительных высокоскоростных соединений. Доступны, среди прочего, VIM1-SummitStack, VIM1-10G8X, VIM1-SummitStack256/512 и VIM3-40G4X. Состав поставки нужно фиксировать явно: шасси без требуемого VIM может не закрыть задачу стекирования.

При нативном стекирования через некоторые VIM порты данных 23 и 24 отключаются. Это важно учитывать при расчете доступной емкости. Модуль VIM не является горячезаменяемым: перед его установкой или снятием питание коммутатора отключают.

Питание и охлаждение

X650-24X имеет два отсека для сменных блоков питания AC либо DC мощностью 850 Вт. Шасси могло поставляться без установленных БП, поэтому для восстановленного экземпляра фактическое количество и тип модулей проверяются отдельно. Два совместимых источника позволяют организовать резервирование; смешивать AC и DC производитель не рекомендует.

Энергопотребление зависит от VIM. Например, с VIM1-SummitStack официально указано около 291 Вт, с VIM1-10G8X — около 371 Вт, а с VIM3-40G4X — около 385 Вт. Сменный вентиляторный лоток расположен сзади. Направление воздушного потока и тип вентиляторов необходимо сверить для конкретного экземпляра, чтобы он не конфликтовал с охлаждением стойки.

Габариты и монтаж

Коммутатор занимает 1U и устанавливается в 19-дюймовую стойку. Размеры составляют 44 × 441 × 655 мм, масса шасси — около 10,1 кг. Глубина 655 мм требует заранее проверить шкаф и оставить место для кабелей, блоков питания и отвода воздуха. Для четырехстоечной установки могут использоваться дополнительные задние кронштейны.

Отдельные порты 10/100/1000 Management и Console позволяют управлять устройством вне рабочего трафика. Операционная система ExtremeXOS предоставляет функции коммутации, маршрутизации, отказоустойчивости и управления, но доступный набор зависит от версии и лицензирования.

Что проверяет 49 Порт

Перед отгрузкой мы проверяем загрузку ExtremeXOS, все 24 SFP/SFP+ позиции, management и console, VIM, вентиляторный лоток и блоки питания. Отдельно фиксируем направление охлаждения, модели БП и состав стоечного комплекта.

• Оптика. Подбираем SFP/SFP+ по волокну, дальности и совместимости.
• Стек. Сверяем VIM, кабели и ограничения используемого способа SummitStack.
• Питание. Подтверждаем AC/DC, число модулей и силовые кабели.
• Доставка. Отправляем ТК или почтой; заказные позиции могут идти несколько недель.
• Гарантия. Условия закрепляются в предложении на конкретный комплект.

Купить Extreme X650-24X

Чтобы купить Extreme X650-24X, укажите требуемое количество устройств, типы оптических линий, VIM и питание. Если коммутатор приобретается в существующий стек, полезно сообщить модели соседних устройств и версию ExtremeXOS. Ревизию можно указать при специальном требовании, но обычно ключевыми являются точная модель, VIM, airflow и совместимость трансиверов.

Цена Extreme X650-24X зависит от состояния, блоков питания, VIM, оптики и комплекта креплений. Мы предложим проверенный вариант с понятным составом и поможем подготовить оборудование к включению в действующую сеть.
