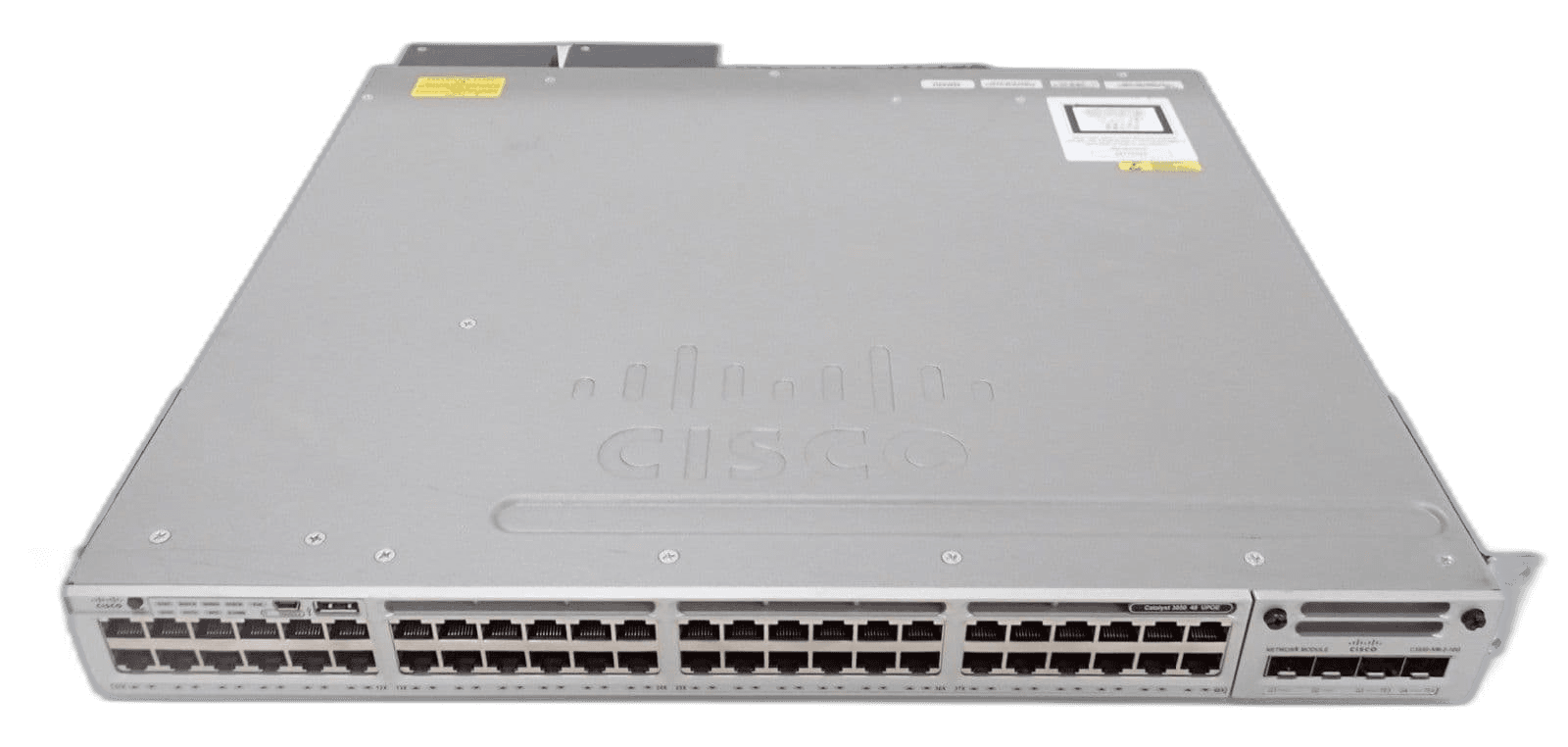

Коммутатор Cisco WS-C3850-48U-S, 48 портов

Cisco WS-C3850-48U-S — 48-портовый коммутатор UPOE с IP Base

Cisco WS-C3850-48U-S — стекируемый коммутатор доступа Catalyst 3850 с 48 гигабитными медными портами и поддержкой Cisco Universal Power over Ethernet. В отличие от обычных моделей PoE+, версия 48U способна выдавать до 60 Вт на совместимый конечный порт. Это позволяет подключать устройства с повышенным энергопотреблением: производительные точки доступа, видеотерминалы, тонкие клиенты и другие совместимые UPOE-потребители.

Суффикс S обозначает программный набор IP Base. Он подходит для развитого уровня доступа и базовых функций маршрутизации, но не равен IP Services из версии WS-C3850-48U-E. Перед переносом конфигурации или включением динамических протоколов необходимо проверить требуемую лицензию и версию Cisco IOS XE. Аппаратно схожие варианты L, S и E различаются именно программными правами.

В 49 Порт можно купить Cisco WS-C3850-48U-S в восстановленном состоянии с проверкой портов, UPOE, стека, блоков питания и вентиляторов. Штатная конфигурация модели включает один AC PSU мощностью 1100 Вт, но восстановленное оборудование может поставляться иначе. Мы зафиксируем число PSU, сетевой модуль, StackWise- и StackPower-кабели, версию ПО и гарантию до оплаты.

Порты доступа и uplink

• 48 портов 10/100/1000BASE-T с Cisco UPOE;
• до 60 Вт на отдельный совместимый порт;
• один слот сменного сетевого модуля uplink;
• поддержка C3850-NM-4-1G, C3850-NM-2-10G и C3850-NM-4-10G;
• отдельный management-порт и консольные интерфейсы.

Uplink-модуль не встроен в базовое шасси и должен быть указан в комплекте отдельно. C3850-NM-4-1G предоставляет четыре гигабитных SFP, C3850-NM-2-10G — два 10GE SFP+ с возможностью гигабитного режима, а C3850-NM-4-10G — до четырёх 10GE SFP+. Выбор зависит от числа восходящих линий, требуемой скорости и схемы резервирования.

Как считать бюджет UPOE

Понятие «60 Вт на порт» описывает максимальную мощность одного соединения, а не одновременное питание всех 48 устройств по 60 Вт. С одним штатным PWR-C1-1100WAC доступный бюджет PoE составляет 800 Вт. Если установить второй блок 1100 Вт, Cisco указывает суммарный бюджет до 1900 Вт. Для проекта нужно сложить максимальное потребление всех подключаемых устройств и оставить запас на запуск и развитие.

Например, 800 Вт достаточно для большого количества обычных телефонов или точек доступа, но число мощных UPOE-потребителей будет ограничено. Второй PSU одновременно увеличивает доступный бюджет и может участвовать в резервировании. Точная схема зависит от режима питания и StackPower, поэтому при требовании отказоустойчивости важно определить, какой бюджет должен сохраниться после отказа одного источника.

StackWise-480 и StackPower

Cisco StackWise-480 объединяет несколько совместимых Catalyst 3850 в единый логический стек с кольцевой полосой до 480 Гбит/с. Управление, конфигурация и резервирование control plane выполняются на уровне стека, а межкоммутаторные соединения не занимают обычные uplink-порты. Для работы нужны StackWise-кабели подходящей длины; их наличие в поставке следует проверять отдельно.

StackPower позволяет объединять источники питания участников в общий энергетический пул. Это полезно для распределения запаса мощности и резервирования, но требует специальных кабелей, которые также не входят в стандартное описание PID. При сборке стека нужно согласовать модели устройств, версии IOS XE, режим лицензирования и фактическую мощность всех PSU.

Корпус и эксплуатация

Коммутатор занимает 1U, его размеры составляют около 44,5 × 445 × 488 мм. Масса штатно поставляемого корпуса с вентиляторами, одним блоком питания и заглушкой второго отсека — примерно 8 кг; uplink-модуль в это значение не включён. Три сменных вентилятора и два отсека PSU позволяют обслуживать компоненты без замены всего шасси.

Рабочий диапазон температуры — от −5 до +45 °C. Перед монтажом проверяют направление воздушного потока, свободное пространство за корпусом и совместимость блоков питания. Для UPOE особенно важны состояние разъёмов RJ-45 и тест подачи мощности под нагрузкой, а не только наличие Ethernet link.

Что согласовать перед заказом

• потребление и количество UPOE/PoE+ устройств;
• один или два PWR-C1-1100WAC и требуемый резерв;
• модель uplink-модуля и необходимые SFP/SFP+;
• одиночная установка либо стек StackWise-480;
• StackWise- и StackPower-кабели нужной длины;
• версия Cisco IOS XE, IP Base и требуемые функции маршрутизации.

Пришлите менеджеру таблицу подключаемых устройств и схему uplink. Мы рассчитаем достаточность PoE-бюджета, проверим комплект WS-C3850-48U-S и согласуем гарантию. Доставка выполняется транспортной компанией или почтой; заказные модули и кабели могут поставляться несколько недель.
