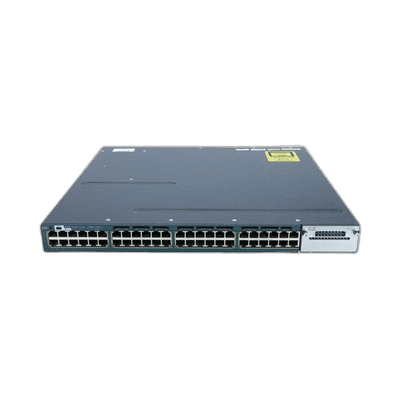

Коммутатор Cisco WS-C3560X-48T-L, 48 портов

Cisco Catalyst WS-C3560X-48T-L: 48 гигабитных портов для уровня доступа

Cisco WS-C3560X-48T-L — управляемый коммутатор с 48 медными портами 10/100/1000 Мбит/с и сменным сетевым модулем для восходящих соединений. Он рассчитан на подключение рабочих станций, серверов, систем хранения и другой техники, которой не требуется питание по Ethernet. Суффикс T обозначает непитаемые медные порты, а L — программный набор LAN Base с функциями корпоративного доступа второго уровня.

Модель удобно использовать там, где нужна высокая плотность Gigabit Ethernet в одном стоечном юните, резервируемое питание и возможность выбрать uplink под существующее ядро сети. В отличие от Catalyst 3750-X, серия 3560-X работает как автономный коммутатор и не образует классический StackWise-стек. Поэтому она подходит для отдельного шкафа, серверной стойки или распределительного узла, где отказоустойчивость строится на уровне связей и парных устройств.

Порты доступа и сменный uplink

Все 48 пользовательских интерфейсов используют разъемы RJ-45 и автоматически согласуют скорость 10, 100 или 1000 Мбит/с. Портов PoE и PoE+ у WS-C3560X-48T-L нет: установка более мощного блока питания не превращает его в питающую модификацию. Для телефонов, камер и точек доступа потребуется внешний инжектор либо модель с буквой P или U.

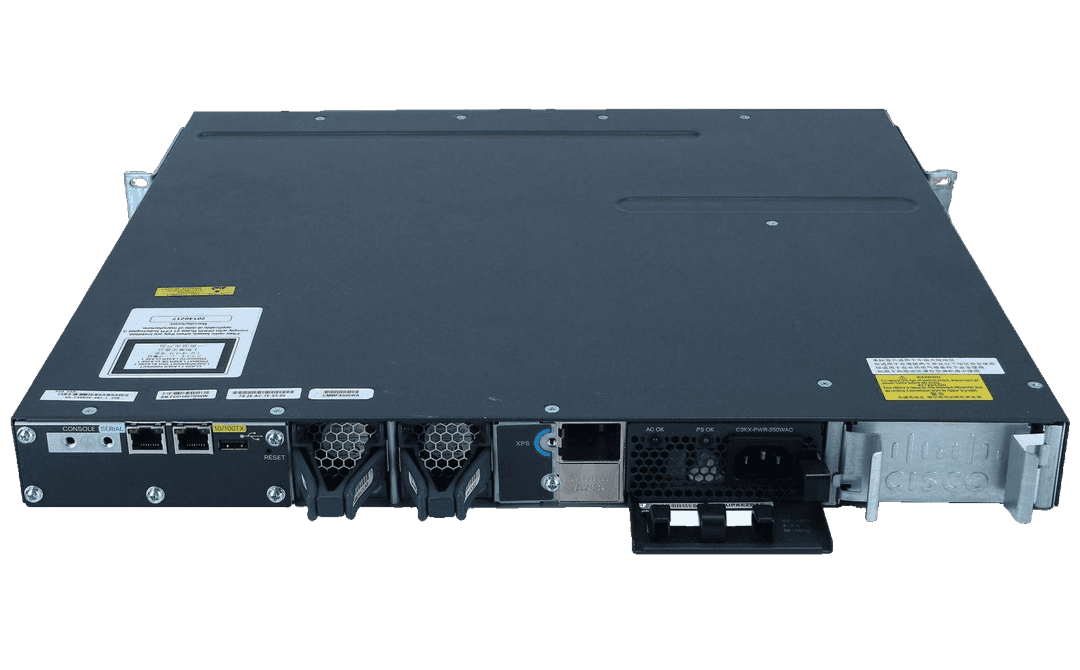

На задней панели предусмотрен один слот для сетевого модуля. Конфигурация uplink зависит от установленной платы: распространенный C3KX-NM-1G дает четыре слота 1G SFP, а C3KX-NM-10G позволяет использовать два 10G SFP+ либо гигабитные SFP в поддерживаемом режиме. Сам сетевой модуль и трансиверы необходимо проверять в составе конкретной поставки — базовое шасси могло поставляться с заглушкой.

• 48 × 10/100/1000BASE-T без PoE;
• один слот под сменный uplink-модуль;
• варианты восходящих соединений 1G SFP и 10G SFP+;
• отдельный Ethernet management, консольные порты RJ-45 и USB;
• USB Type A для файлов и обновлений IOS.

LAN Base и управление сетью

Лицензия LAN Base предназначена прежде всего для коммутации второго уровня. Она поддерживает VLAN, Rapid PVST+, MSTP, EtherChannel, QoS, списки контроля доступа, DHCP snooping, Dynamic ARP Inspection, IP Source Guard, 802.1X и другие механизмы защиты уровня доступа. Для LAN Base заявлено до 255 VLAN. Если проект требует полноценной динамической маршрутизации, расширенных L3-протоколов или большего масштаба таблиц, следует выбирать вариант с IP Base/IP Services и предварительно сверять возможность лицензирования.

Платформа обеспечивает коммутационную емкость до 160 Гбит/с. При двух 10GbE uplink скорость пересылки для 48-портовой модели достигает 101,2 млн пакетов в секунду. Аппаратная обработка помогает стабильно обслуживать одновременный трафик от всех портов доступа, однако фактическая схема uplink должна соответствовать суммарной нагрузке и требованиям к резервированию.

Питание и эксплуатация

В штатной конфигурации установлен модульный блок питания мощностью 350 Вт. Шасси имеет два отсека: второй БП можно добавить для резервирования. Коммутатор также поддерживает внешнюю систему Cisco XPS 2200, но не технологию StackPower, характерную для Catalyst 3750-X. Вентиляторные модули и блоки питания доступны для обслуживания без замены всего устройства.

Корпус занимает 1U, его размеры составляют примерно 4,45 × 44,5 × 46 см, масса — около 7,3 кг. Активное охлаждение рассчитано на установку в телекоммуникационную стойку с нормальной вентиляцией. Перед монтажом важно проверить направление воздушного потока, свободную глубину шкафа и тип сетевого модуля: от этих параметров зависит совместимость с уже проложенной оптикой.

Что согласовать перед покупкой

Перед тем как купить Cisco WS-C3560X-48T-L, рекомендуется проверить все 48 RJ-45 портов под нагрузкой, точный uplink-модуль, оба отсека питания, состояние вентиляторов и версию Cisco IOS. Отдельно согласовываются второй БП, SFP/SFP+ модули, кабели, консольный комплект и стоечные крепления. Аппаратную ревизию желательно указать, если устройство должно работать с существующим парком 3560-X.

49 Порт поставляет восстановленное сетевое оборудование с предварительной проверкой. Менеджер поможет сопоставить WS-C3560X-48T-L с требованиями проекта, подобрать uplink и зафиксировать состав комплекта, гарантию, цену и срок доставки. Отправка возможна транспортной компанией или почтой; оборудование упаковывается с защитой корпуса, портов и сменных модулей.
