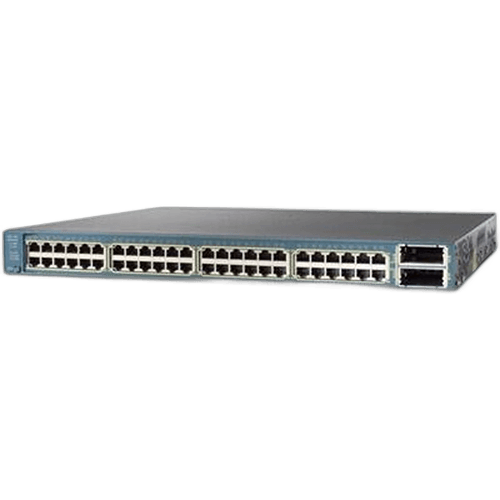

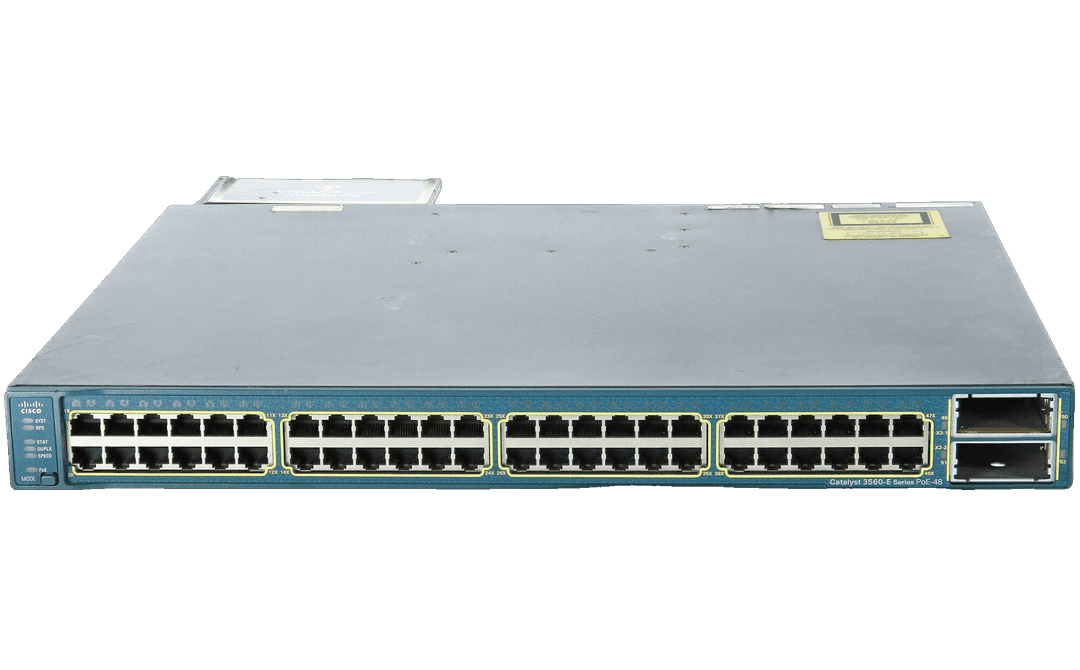

Коммутатор Cisco WS-C3560E-48PD-S, 48 портов

Cisco Catalyst WS-C3560E-48PD-S: 48 гигабитных портов PoE и два uplink X2

Cisco WS-C3560E-48PD-S — многоуровневый коммутатор для корпоративного доступа и распределения, рассчитанный на подключение до 48 гигабитных устройств с питанием по Ethernet. Модель объединяет 48 интерфейсов 10/100/1000BASE-T с поддержкой IEEE 802.3af PoE и два слота X2 для восходящих линий 10 Gigabit Ethernet. Такая конфигурация подходит для сети с IP-телефонами, камерами, точками доступа и рабочими станциями, где от коммутатора требуется не только коммутация VLAN, но и базовая маршрутизация между сегментами.

Полное обозначение модели важно читать без сокращений. Суффикс -S указывает на установленный набор функций IP Base, а отсутствие дополнительной буквы F означает стандартную конфигурацию питания. В отличие от WS-C3560E-48PD-SF с блоком 1150 Вт, версия WS-C3560E-48PD-S оснащается съёмным блоком питания 750 Вт и предоставляет 370 Вт для PoE. Этого достаточно для одновременной подачи до 15,4 Вт на 24 порта либо для распределения доступного бюджета между большим числом устройств с меньшим потреблением.

Интерфейсы и производительность

• 48 × Gigabit Ethernet RJ-45: порты доступа 10/100/1000 Мбит/с с Cisco prestandard PoE и IEEE 802.3af.
• 2 × X2 10 Gigabit Ethernet: отдельные высокоскоростные uplink-порты для соединения с ядром или серверным сегментом.
• 68 Гбит/с: заявленная Cisco коммутационная полоса платформы.
• IP Base: функции второго уровня и базовая IPv4-маршрутизация, включая статические маршруты, RIP, EIGRP Stub, PIM Stub и HSRP.
• Съёмные компоненты: блок питания и вентиляторный модуль допускают замену при обслуживании.

Слоты X2 рассчитаны на модули соответствующего форм-фактора. Для подключения некоторых SFP или SFP+ трансиверов могут потребоваться совместимые конвертеры Cisco TwinGig, но возможность их использования зависит от типа модуля, версии аппаратного обеспечения и Cisco IOS. Поэтому трансиверы и адаптеры следует подбирать по матрице совместимости, а не только по скорости линии.

Функции сети и сценарии применения

WS-C3560E-48PD-S поддерживает VLAN 802.1Q, Spanning Tree, EtherChannel, QoS, списки контроля доступа, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard и другие механизмы защиты уровня доступа. IP Base позволяет организовать маршрутизацию между пользовательскими VLAN и резервирование шлюза, не вынося каждую локальную операцию на отдельный маршрутизатор. Для сложной динамической маршрутизации с полным набором протоколов требуется лицензия IP Services либо модель с соответствующим суффиксом.

Коммутатор целесообразен для модернизации действующей инфраструктуры Catalyst 3560-E, срочной замены совместимого узла или расширения площадки, где уже применяются X2-модули и Cisco IOS. Корпус занимает 1U. Аппаратного StackWise, как у 3750-E, здесь нет: несколько устройств объединяются обычными сетевыми каналами или EtherChannel.

Как рассчитать питание PoE

Бюджет 370 Вт нельзя трактовать как возможность выдать максимальные 15,4 Вт на все 48 портов одновременно. При полной нагрузке на 24 порта запас исчерпывается; если активны все порты, средняя доступная мощность будет ниже. Перед покупкой стоит сложить паспортное потребление подключаемых телефонов, камер и точек доступа, добавить эксплуатационный запас и проверить, укладывается ли итог в бюджет. Для 48 устройств с высоким потреблением разумнее выбрать full-power модификацию либо распределить нагрузку между несколькими коммутаторами.

Стандарт IEEE 802.3af отличается от более нового PoE+: оборудование, которому требуется до 30 Вт на порт, может не запуститься или работать с ограничениями. Совместимость особенно важна для современных Wi-Fi-точек, поворотных камер и терминалов с дополнительными модулями.

Покупка восстановленного Cisco WS-C3560E-48PD-S

В 49 Порт можно купить Cisco WS-C3560E-48PD-S в восстановленном исполнении с проверкой перед отгрузкой. Мы контролируем загрузку, доступ через консоль, состояние портов, работу PoE, блок питания, вентиляторный модуль и индикацию. Версия Cisco IOS, состояние корпуса, наличие креплений, кабеля питания, X2-модулей и адаптеров фиксируются в согласованной комплектации. Это особенно важно для оборудования снятого поколения, у которого складские экземпляры могут различаться.

Цена WS-C3560E-48PD-S зависит от состояния и состава поставки. Для точного предложения сообщите количество коммутаторов, перечень питаемых устройств, требуемые uplink-модули и тип оптических линий. Менеджер проверит совместимость, согласует гарантию и организует доставку транспортной компанией или почтой. Заказные позиции могут идти несколько недель.

Перед заказом уточните

• точный PID WS-C3560E-48PD-S и набор функций IP Base;
• версию Cisco IOS и требуемые возможности маршрутизации;
• суммарное потребление PoE и число одновременно питаемых устройств;
• типы X2-модулей, волокна, разъёмов и дальность uplink-линий;
• наличие креплений, силового кабеля и согласованный срок гарантии.
