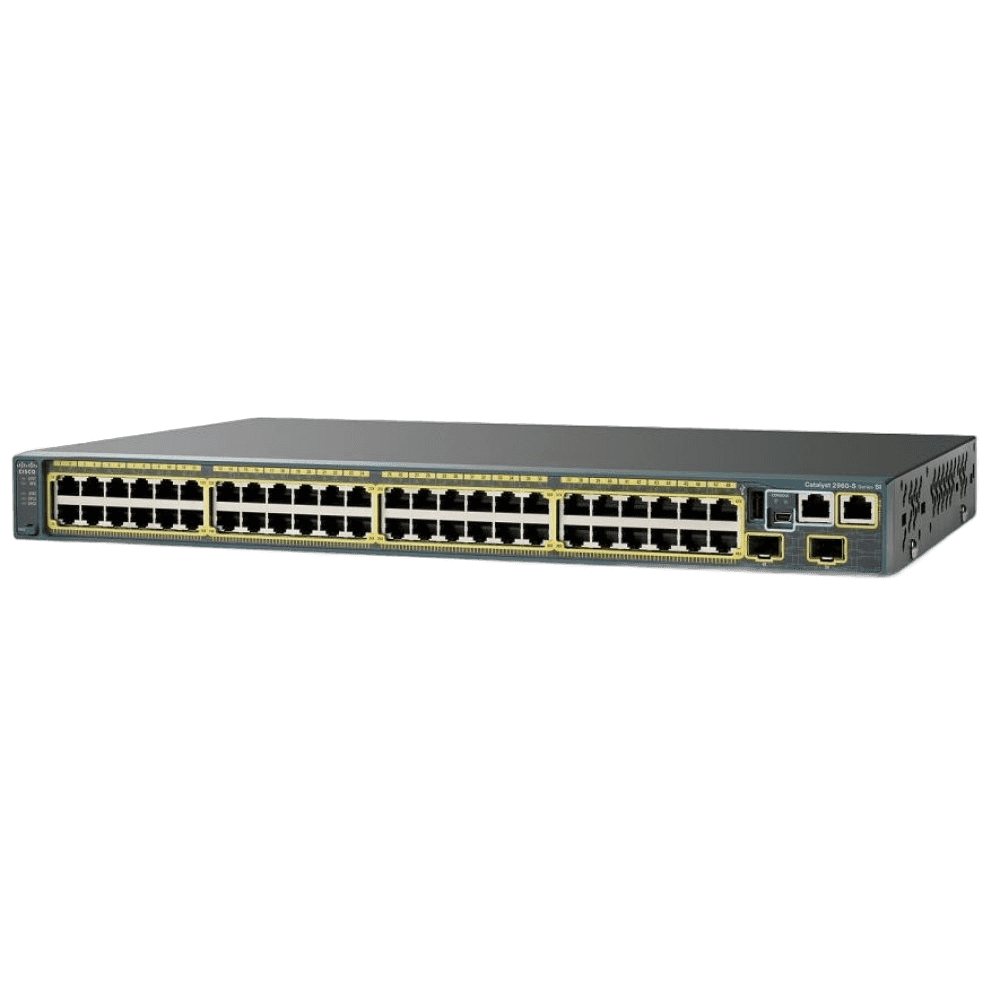

Коммутатор Cisco WS-C2960S-48TS-S, 48 портов

Cisco WS-C2960S-48TS-S: 48 гигабитных портов в конфигурации LAN Lite

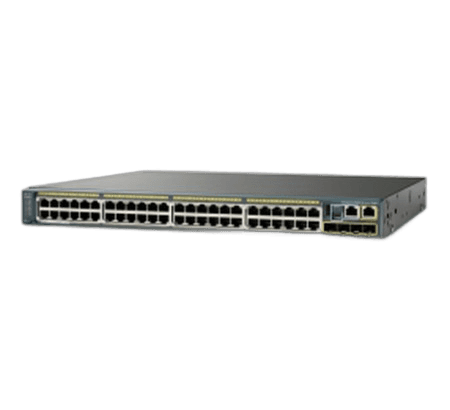

Cisco WS-C2960S-48TS-S — управляемый коммутатор уровня доступа с 48 медными портами 10/100/1000BASE-T и двумя слотами SFP 1 Гбит/с. Он предназначен для рабочих мест, принтеров, терминалов и других проводных устройств, которым не требуется питание PoE. Модель занимает 1U и даёт высокую плотность гигабитных подключений в одном корпусе, а отдельные SFP-порты позволяют вывести оптические uplink-линии к распределительному коммутатору.

Суффикс -S означает программный набор LAN Lite. Его нельзя путать с WS-C2960S-48TS-L: версия -L имеет LAN Base, четыре SFP и возможность установки FlexStack, тогда как данная модель оснащена двумя SFP и работает как самостоятельный коммутатор. Это разные аппаратно-программные позиции, поэтому при замене оборудования следует сверять полный PID.

Аппаратная конфигурация

• 48 × Gigabit Ethernet: медные интерфейсы RJ-45 с автоматическим выбором 10/100/1000 Мбит/с.
• 2 × 1G SFP: независимые uplink-слоты для совместимых трансиверов Cisco.
• 74,4 млн пакетов/с: скорость пересылки для 64-байтовых пакетов.
• 50 Гбит/с: forwarding bandwidth; полнодуплексная коммутационная полоса составляет 100 Гбит/с.
• 128 МБ DRAM и 64 МБ Flash: штатные ресурсы платформы Catalyst 2960-S.

Порты SFP не являются комбинированными с медными uplink-разъёмами: у WS-C2960S-48TS-S именно два оптических слота. Тип модуля, длина волны, волокно, разъёмы и дальность линии подбираются отдельно. Совместимость зависит от трансивера и версии Cisco IOS; наличие свободного SFP-слота само по себе не гарантирует работу любого модуля.

LAN Lite: возможности и ограничения

Коммутатор поддерживает VLAN 802.1Q, Spanning Tree, EtherChannel, QoS, IGMP Snooping и типовые механизмы защиты портов уровня доступа. Для LAN Lite Cisco указывает до 64 активных VLAN при доступном диапазоне идентификаторов до 4000. Этого достаточно для обычного офиса или филиала, но может быть мало для крупной сегментированной сети.

WS-C2960S-48TS-S не выполняет полноценную маршрутизацию между VLAN и не поддерживает FlexStack. Для маршрутизации требуется внешний L3-узел, а несколько таких коммутаторов связываются обычными Ethernet-каналами. Если проекту нужны расширенные функции LAN Base, четыре оптических uplink-порта либо единое управление стеком, следует выбирать соответствующую модель с окончанием -L.

Когда эта модель подходит

Коммутатор рационален при модернизации проводного доступа с Fast Ethernet до гигабитной скорости, замене аналогичного Catalyst 2960-S или создании резерва для действующей инфраструктуры Cisco IOS. Он подходит для плотного подключения пользовательских устройств, если двух оптических uplink-портов достаточно, а PoE и аппаратный стек не нужны.

Отсутствие PoE снижает потребление и упрощает силовую часть. По лабораторным данным Cisco, модель потребляет около 50 Вт при небольшой нагрузке и до 53 Вт при полной пропускной способности. Если планируется подключение IP-телефонов, камер или точек доступа, для них потребуется отдельный источник питания либо другой коммутатор с PoE.

Физические параметры и эксплуатация

Корпус высотой 1U имеет ширину около 45 см и глубину 30 см; масса составляет примерно 4,8 кг. Для охлаждения используются вентиляторы, поэтому перед установкой нужно оставить свободными вентиляционные отверстия и учесть акустический фон: Cisco приводит 44 дБ как типичное и 47 дБ как максимальное значение. Для офисного помещения рядом с рабочими местами это может быть заметно.

В 49 Порт можно купить Cisco WS-C2960S-48TS-S в восстановленном исполнении. Перед отгрузкой проверяются POST, загрузка IOS, все группы RJ-45, оба SFP-слота, вентиляторы, консоль и индикация. Версия ПО, состояние корпуса, наличие креплений, кабеля питания и трансиверов фиксируются в комплектации конкретного экземпляра.

Цена Cisco WS-C2960S-48TS-S зависит от состояния и состава поставки. Сообщите требуемое количество, параметры оптической линии и желаемую версию IOS — менеджер проверит совместимость и подготовит предложение. Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель.

Перед заказом проверьте

• полный PID WS-C2960S-48TS-S и набор функций LAN Lite;
• достаточность двух SFP-uplink и лимита активных VLAN;
• отсутствие требований к PoE и FlexStack;
• совместимость SFP, тип волокна, разъёмы и дальность;
• крепления, кабели, версию IOS и согласованный срок гарантии.
