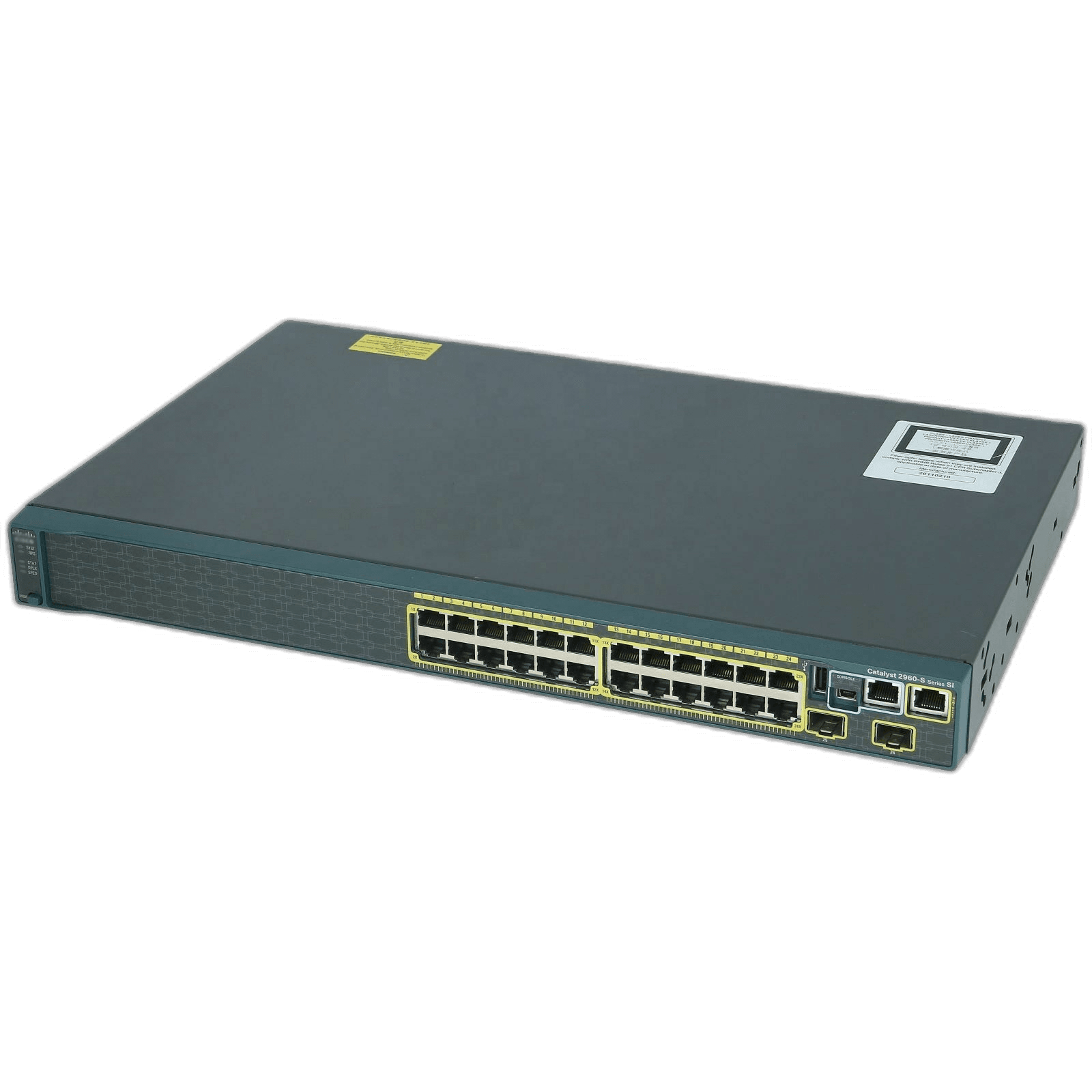

Коммутатор Cisco WS-C2960S-24TS-S, 24 порта

Cisco WS-C2960S-24TS-S: 24-портовый Gigabit Ethernet коммутатор с LAN Lite

Cisco Catalyst WS-C2960S-24TS-S — управляемый коммутатор доступа уровня L2 для рабочих мест, небольших серверных зон и филиальных площадок. Он предоставляет 24 медных порта Gigabit Ethernet и два отдельных слота SFP 1G для подключения к распределительному коммутатору или соседнему зданию по оптике. Модель относится к серии 2960-S и работает с набором функций LAN Lite.

Это рациональный вариант для сети, где требуется полноценная гигабитная скорость на каждом пользовательском порту, но не нужны PoE, десятигигабитные uplink и аппаратное объединение FlexStack. В отличие от старых Catalyst 2960 с портами Fast Ethernet, WS-C2960S-24TS-S не ограничивает рабочие станции скоростью 100 Мбит/с.

Порты и подключение

На лицевой панели расположены 24 интерфейса 10/100/1000BASE-T с автоматическим согласованием скорости и duplex. Два SFP-слота работают на скорости 1 Гбит/с и не являются комбинированными с медными портами: их можно задействовать одновременно с двадцатью четырьмя RJ-45. Оптические модули приобретаются отдельно и подбираются по типу волокна и расстоянию.

• Порты доступа: 24 × RJ-45 10/100/1000 Мбит/с.
• Uplink: 2 × SFP 1GbE.
• PoE: отсутствует; подключенным устройствам нужно отдельное питание.
• Консоль: классический RJ-45 и mini-USB.
• USB Type A: для поддерживаемого накопителя, копирования файлов и образов.

Что означает суффикс -S

Окончание -S указывает на программный набор LAN Lite. Он поддерживает базовое управление, VLAN, STP, EtherChannel, QoS и функции защиты доступа, необходимые для типового L2-сегмента. Однако его нельзя приравнивать к LAN Base. В частности, модель ограничена 64 активными VLAN и не поддерживает модуль FlexStack.

У версии WS-C2960S-24TS-L с LAN Base четыре SFP-uplink и предусмотрена опциональная установка FlexStack, тогда как у WS-C2960S-24TS-S только два SFP и стекирования нет. Эти аппаратные и лицензионные различия не устраняются простой заменой файла IOS. Если нужен единый стек или расширенный функционал, следует выбирать другую модификацию.

Производительность 24-портовой модели

Forwarding bandwidth для LAN Lite составляет 50 Гбит/с, а полнодуплексная коммутационная полоса — 100 Гбит/с. WS-C2960S-24TS-S обрабатывает до 38,7 млн пакетов в секунду для кадров минимального размера. Такой запас соответствует суммарной нагрузке его 24 гигабитных портов и двух uplink 1G в обычной сети доступа.

Коммутатор хранит до 8000 unicast MAC-адресов, поддерживает до 64 активных VLAN при доступном диапазоне VLAN ID до 4000. Максимальный L3 MTU равен 9198 байт, размер Ethernet jumbo frame — до 9216 байт. Оперативная память составляет 128 МБ, Flash — 64 МБ.

Эксплуатация и энергопотребление

Устройство занимает 1U и имеет размеры 4,5 × 45 × 30 см. Масса — около 4,5 кг. Внутренний блок питания принимает 100–240 В переменного тока с частотой 50–60 Гц. По измерениям Cisco потребление 24-портовой версии составляет около 36 Вт как при небольшой, так и при полной тестовой нагрузке.

Разъема для внешнего резервного блока питания у LAN Lite-модели нет. Для площадки с повышенными требованиями к доступности питание коммутатора обычно подключают через внешний ИБП. Вентиляторы присутствуют; заявленный шум для этой группы моделей составляет примерно 44 дБ в типовой конфигурации и до 47 дБ с учетом производственного разброса.

Для каких задач подходит WS-C2960S-24TS-S

• подключение до 24 компьютеров, принтеров и терминалов в офисе;
• гигабитный доступ в филиале с одним или двумя оптическими uplink;
• разделение пользователей по VLAN и базовая защита портов;
• замена Fast Ethernet-коммутатора без необходимости PoE;
• отдельная сеть управления, видеонаблюдения или оборудования без питания по Ethernet.

Если планируется подключать точки доступа, IP-телефоны или камеры без локальных адаптеров, эта модель не подходит: PoE отсутствует на всех 24 портах. Также два uplink ограничены 1 Гбит/с; обозначение SFP не означает поддержку SFP+ 10G.

Что проверить перед заказом

Для восстановленного коммутатора важны точный PID WS-C2960S-24TS-S, загрузка Cisco IOS без ошибок, работа всех RJ-45 и SFP, состояние вентиляторов и блока питания. Следует проверить консоль, USB, таблицу лицензии и отсутствие паролей прежнего владельца. В комплекте согласуются стоечные уши, винты, кабель питания и SFP-модули; последние в базовый состав производителя не входят.

Купить Cisco WS-C2960S-24TS-S

В 49 Порт можно купить Cisco WS-C2960S-24TS-S с проверкой портов, uplink, загрузки и аппаратного состояния. Поможем подобрать совместимые SFP под многомодовое или одномодовое волокно, согласуем комплект креплений и версию ПО. Сообщим актуальную цену, гарантию и срок отгрузки; доставим оборудование транспортной компанией или почтой.
