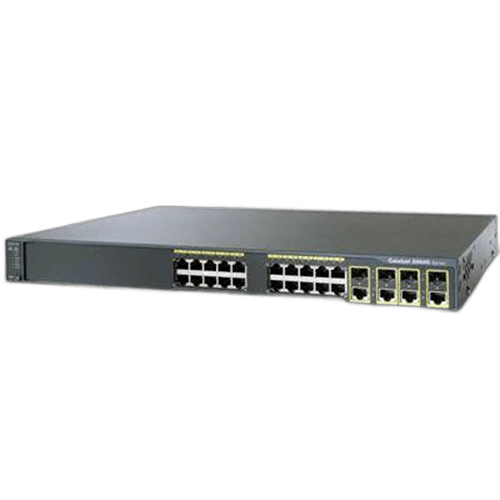

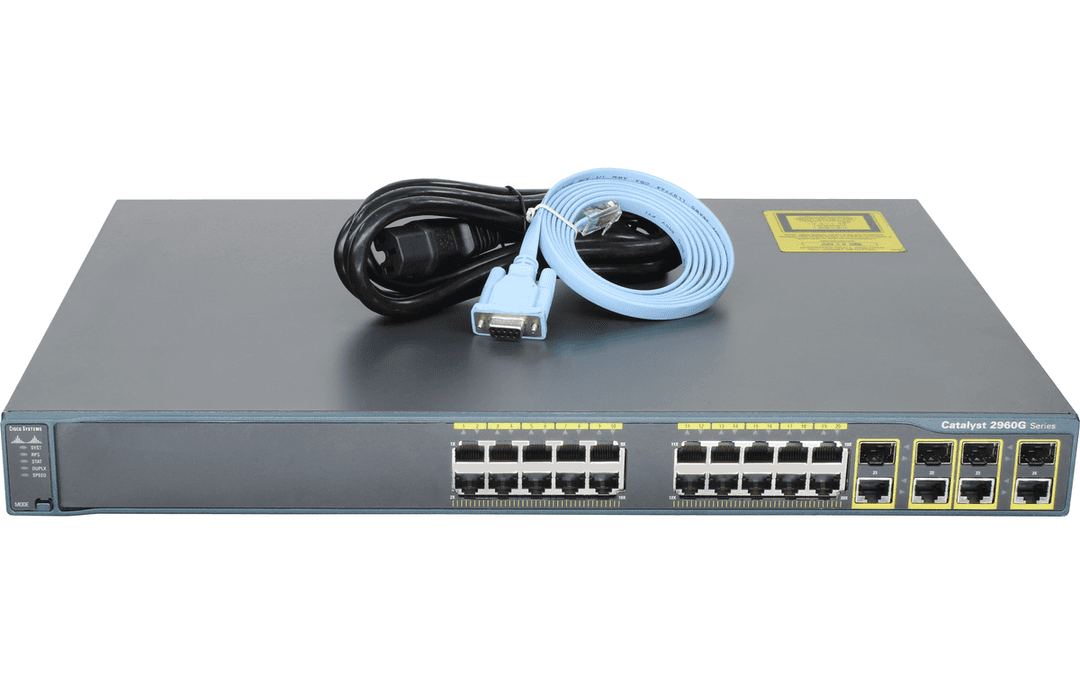

Коммутатор Cisco WS-C2960G-24TC-L, 24 порта

Cisco WS-C2960G-24TC-L: 24 гигабитных порта и гибкие медно-оптические uplink

Cisco WS-C2960G-24TC-L — управляемый коммутатор Catalyst 2960 с гигабитными интерфейсами и набором функций LAN Base. Его портовая схема состоит из 20 фиксированных 10/100/1000BASE-T и четырёх dual-purpose групп. В каждой такой группе есть медный RJ-45 и слот SFP, но одновременно работает только один из двух разъёмов. В сумме устройство обслуживает до 24 активных Gigabit Ethernet-соединений.

Модель подходит для уровня доступа, небольшого серверного сегмента или замены совместимого узла в действующей сети Cisco IOS. Она не поддерживает PoE, поэтому IP-телефонам, камерам и точкам доступа потребуется отдельное питание. Зато все пользовательские интерфейсы работают на гигабитной скорости, что отличает WS-C2960G-24TC-L от Fast Ethernet-модификаций Catalyst 2960.

Как устроены dual-purpose порты

• 20 фиксированных RJ-45: порты 10/100/1000BASE-T для медных подключений.
• 4 dual-purpose группы: в каждой доступен выбор между 10/100/1000BASE-T и 1G SFP.
• До 4 оптических линий: при выборе SFP соответствующие медные разъёмы группы отключаются.
• 35,7 млн пакетов/с: заявленная Cisco скорость пересылки 64-байтовых пакетов.
• LAN Base: расширенный для семейства набор функций уровня доступа.

Dual-purpose не следует считать восемью независимыми портами. Если установлены четыре SFP, активны 20 фиксированных RJ-45 и четыре оптических интерфейса. Если оптика не нужна, все четыре группы можно использовать как медные, получив 24 RJ-45. Переключение выбора выполняется конфигурацией и состоянием подключений; топологию следует планировать с учётом этой взаимной исключительности.

Сетевые функции

WS-C2960G-24TC-L поддерживает VLAN 802.1Q, Spanning Tree, EtherChannel, QoS, IGMP Snooping, Port Security, DHCP Snooping, Dynamic ARP Inspection и списки контроля доступа в пределах возможностей LAN Base. Коммутатор предназначен прежде всего для второго уровня. Маршрутизацию между VLAN следует выполнять на внешнем маршрутизаторе или L3-коммутаторе.

Аппаратного стека FlexStack или StackWise у модели нет. Для увеличения числа портов несколько устройств соединяются обычными гигабитными каналами, при необходимости объединёнными в EtherChannel. Пропускную способность uplink нужно рассчитывать по реальному суммарному трафику: один канал 1G может стать ограничением при одновременной нагрузке на множество портов.

Оптика и совместимость

Слоты рассчитаны на поддерживаемые SFP 1G. Для выбора трансивера нужны тип волокна, длина волны, дальность и разъёмы на линии. Модуль 10G SFP+ не превращает слот в 10-гигабитный: аппаратно uplink ограничен скоростью 1G. Совместимость конкретного SFP также зависит от Cisco IOS и матрицы модулей.

Медные интерфейсы поддерживают автоматическое согласование скорости. Для 1000BASE-T требуется исправная четырёхпарная кабельная линия соответствующей категории. Если линк поднимается только на 100 Мбит/с, причиной часто становится кабель, розетка или принудительно заданная скорость, а не неисправность коммутатора.

Питание и монтаж

Коммутатор питается от 100–240 В AC и по данным руководства потребляет до 75 Вт. Корпус занимает 1U, имеет размеры примерно 4,39 × 44,45 × 32,76 см и массу около 4,54 кг. Платформа допускает подключение совместимой резервной системы питания Cisco RPS, однако само RPS и кабель не входят в базовый комплект.

В 49 Порт можно купить Cisco WS-C2960G-24TC-L в восстановленном исполнении. Перед отгрузкой проверяются загрузка, все фиксированные и dual-purpose порты в медном и оптическом режимах, вентиляторы, консоль, индикация и состояние блока питания. Версия Cisco IOS, внешний вид, крепления, силовой кабель и SFP фиксируются в согласованной комплектации.

Цена WS-C2960G-24TC-L зависит от состояния и состава поставки. Сообщите, сколько требуется медных и оптических подключений, какие SFP используются и нужна ли совместимость с существующей версией IOS. Доставка выполняется транспортной компанией или почтой; заказное оборудование может идти несколько недель.

Перед заказом уточните

• точный PID WS-C2960G-24TC-L и набор функций LAN Base;
• сколько dual-purpose групп будет работать через SFP, а сколько через RJ-45;
• тип и совместимость SFP, волокна, разъёмов и дальности;
• отсутствие требований к PoE и 10G uplink;
• версию IOS, крепления, RPS-кабель и срок гарантии.
