Коммутатор Cisco N3K-C3048TP-1GE

Cisco Nexus N3K-C3048TP-1GE для гигабитного доступа в стойке

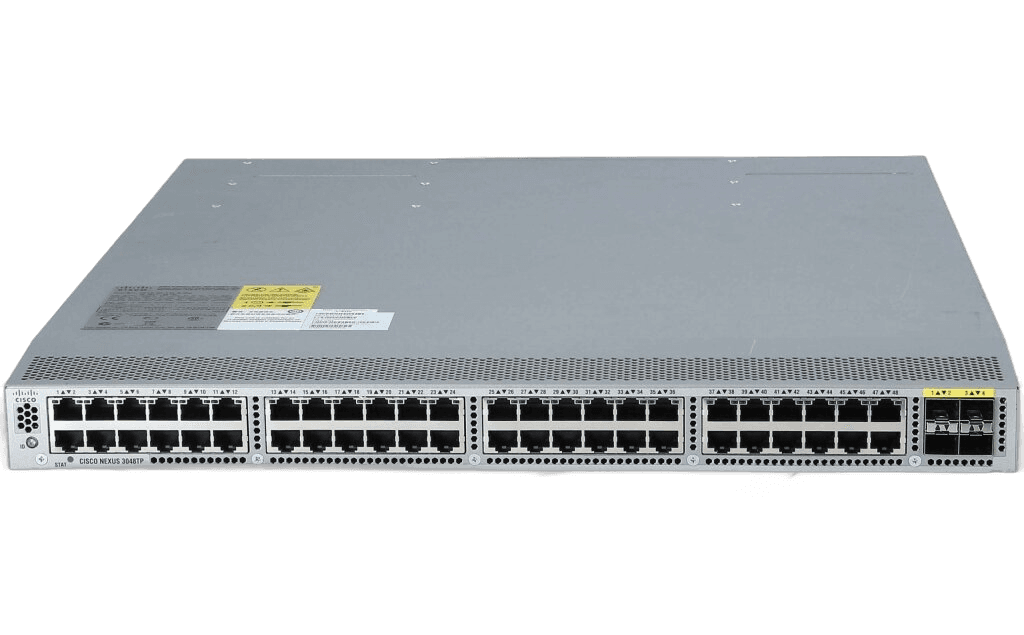

Cisco N3K-C3048TP-1GE — компактный коммутатор Top-of-Rack с 48 медными портами 10/100/1000 Мбит/с и четырьмя оптическими uplink-интерфейсами SFP+ 1/10 Гбит/с. Он предназначен для подключения серверов, систем управления, сервисных контроллеров и другого оборудования с гигабитными сетевыми адаптерами к фабрике Cisco Nexus. Модель работает под управлением NX-OS и поддерживает коммутацию второго уровня, а при наличии лицензии — маршрутизацию L3.

В названии 3048TP-1GE отражена основная специализация: высокая плотность обычных 1GbE RJ-45 в корпусе 1U. Это не коммутатор с 40-гигабитными портами и не модель с универсальными 1/10G серверными интерфейсами. Десятигигабитная скорость доступна только на четырех SFP+ uplink, поэтому устройство подходит для стоек, где конечные узлы работают на 1 Гбит/с, а агрегированный трафик передается наверх по нескольким 10GE-каналам.

Порты и производительность Nexus 3048

Все 48 медных портов работают на линейной скорости в режимах 10, 100 и 1000 Мбит/с. Четыре SFP+ принимают совместимые 10G-модули, DAC или AOC, а также поддерживают 1G SFP. При выборе uplink нужно сверить тип волокна, дальность, длину кабеля и поддержку трансивера установленной версией NX-OS.

• 48 фиксированных портов 10/100/1000BASE-T RJ-45;
• 4 фиксированных uplink-порта SFP/SFP+ 1/10GbE;
• коммутационная емкость 176 Гбит/с;
• скорость пересылки более 132 млн пакетов в секунду;
• общий буфер 9 МБ и jumbo frame до 9216 байт;
• до 128 000 MAC-адресов и 4096 VLAN.

Такая архитектура рассчитана на локальную коммутацию внутри стойки и передачу трафика к паре вышестоящих узлов. Четыре uplink можно распределить между двумя коммутаторами агрегации и объединить через PortChannel или vPC. Суммарную полосу следует планировать по реальному профилю нагрузки: 48 одновременно загруженных гигабитных серверов способны создать больше трафика, чем один 10GE uplink.

NX-OS, vPC и лицензии L3

Без дополнительной лицензии Nexus 3048 предоставляет развитый набор L2: VLAN и trunk 802.1Q, LACP, EtherChannel, vPC, Rapid STP, MSTP, private VLAN, DHCP snooping и средства защиты control plane. Технология vPC позволяет подключить сервер или соседний коммутатор к двум физическим Nexus по единому логическому PortChannel, сохраняя активными оба пути.

Для базовой маршрутизации используется лицензия N3K-C3048-BAS1K9, открывающая inter-VLAN routing, статические маршруты, ограниченный OSPF, EIGRP Stub, HSRP, VRRP и multicast. Расширенные OSPF, EIGRP, BGP и VRF-Lite относятся к LAN Enterprise N3K-C3048-LAN1K9, причем она требует установленной Base license. Перед покупкой восстановленного устройства нужно получить сведения о фактически активных лицензиях: файл NX-OS сам по себе не доказывает право на функции L3.

Для автоматизации доступны POAP, EEM и Python, для диагностики — Ethanalyzer, SPAN/ERSPAN и мониторинг буферов. Набор поддерживаемых команд зависит от релиза NX-OS, поэтому при замене действующего узла необходимо заранее сопоставить версии и конфигурацию.

Питание и направление охлаждения

N3K-C3048TP-1GE использует два резервируемых сменных блока питания AC либо DC и отдельный модуль вентиляторов. Поддерживаются два направления воздуха. Forward означает port-side exhaust: воздух входит со стороны БП и вентиляторов и выходит через портовую панель. Reversed означает port-side intake: воздух входит через порты и выходит сзади. Направление определяется установленными вентиляторами и источниками питания, а не только названием шасси.

Все компоненты охлаждения должны быть одного направления. Для forward используются N3K-C3048-FAN и соответствующие БП без суффикса B; для reversed — N3K-C3048-FAN-B и источники с B. Типичное потребление при полной портовой нагрузке составляет около 120 Вт, максимальное — 124 Вт.

Корпус имеет размеры примерно 439 × 44 × 505 мм и массу 9,3 кг. Рабочая температура — от 0 до 40 °C. Встроенная boot flash составляет 2 ГБ. Для обслуживания предусмотрены два management-порта 10/100/1000, консоль RS-232 и USB.

Заказ Cisco N3K-C3048TP-1GE

В 49 Порт можно купить Cisco N3K-C3048TP-1GE в состоянии REF / восстановленное продавцом для серверной стойки, резерва или замены существующего Nexus 3048. Перед отгрузкой проверяются загрузка NX-OS, 48 медных портов, SFP+ uplink, управление, вентиляторы и оба блока питания. Комплект крепления, лицензии и трансиверы согласовываются отдельно.

Цена Cisco Nexus 3048 зависит от направления airflow, числа и типа БП, версии ПО и программных лицензий. В заявке укажите схему uplink, тип оптики, необходимый L3-функционал и направление охлаждения. Доставка выполняется транспортной компанией или почтой; заказная поставка может занимать несколько недель.
