Коммутатор Cisco N9K-C9348GC-FXP

Cisco N9K-C9348GC-FXP: коммутатор доступа для серверов с портами 1 Гбит/с

Cisco N9K-C9348GC-FXP (Nexus 9348GC-FXP) — фиксированный коммутатор линейки Cisco Nexus 9300-FX (платформа Cisco Cloud Scale), исполнение 1RU для 19-дюймовой стойки. По официальному позиционированию производителя это Gigabit Ethernet Top-of-Rack (ToR) коммутатор с локальной коммутацией — модель рассчитана на дата-центры и проекты big data, где нужно подключить большое количество серверов по медным портам 1 Гбит/с и вывести трафик на более быстрый аплинк. Коммутатор поддерживает функциональность L2/L3, а не только коммутацию второго уровня.

Важно не путать N9K-C9348GC-FXP с более старым поколением платформы N9300 без суффикса FX (модели N9332PQ, N9372PX/TX, N9396PX/TX, N93120TX, N93128TX) — это другое поколение оборудования с другой портовой конфигурацией и другим datasheet. Также не стоит путать модель с другими устройствами семейства 9300-FX/FX2 с иным набором портов доступа — подробнее об этом в разделе про похожие модели ниже.

Порты и производительность коммутации

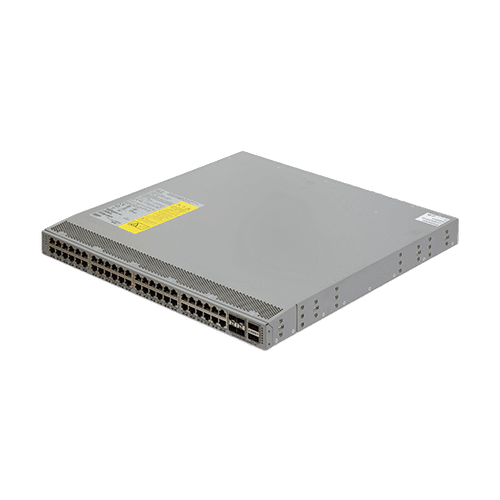

Портовая конфигурация подтверждена и официальным datasheet производителя, и фотографией конкретного предложения — маркировка на корпусе полностью совпадает с документацией:

Порты Cisco N9K-C9348GC-FXP

Тип порта	Количество	Скорость
1000BASE-T (RJ-45)	48	100 Мбит/с и 1 Гбит/с
SFP28 (компоновка 2x2)	4	1/10/25 Гбит/с
QSFP28 (uplink)	2	40/100 Гбит/с

Итого 54 физических порта — это количество портов, а не сумма их скоростей: реальная пропускная способность коммутатора определяется коммутационной матрицей, а не арифметическим сложением скоростей интерфейсов. По данным datasheet производителя, switching capacity — 696 Гбит/с, скорость пересылки пакетов — более 517 Mpps, буфер — 40 MB. Это паспортные показатели производителя; фактическая нагрузка на конкретном проекте зависит от профиля трафика и настроек QoS.

Отдельно от портов доступа и аплинка коммутатор имеет 2 порта управления: 1 RJ-45 и 1 SFP+. Аппаратная платформа — 4-ядерный процессор, 24 GB DRAM и 128 GB SSD для хранения ОС, конфигурации и логов.

Форм-фактор и монтаж

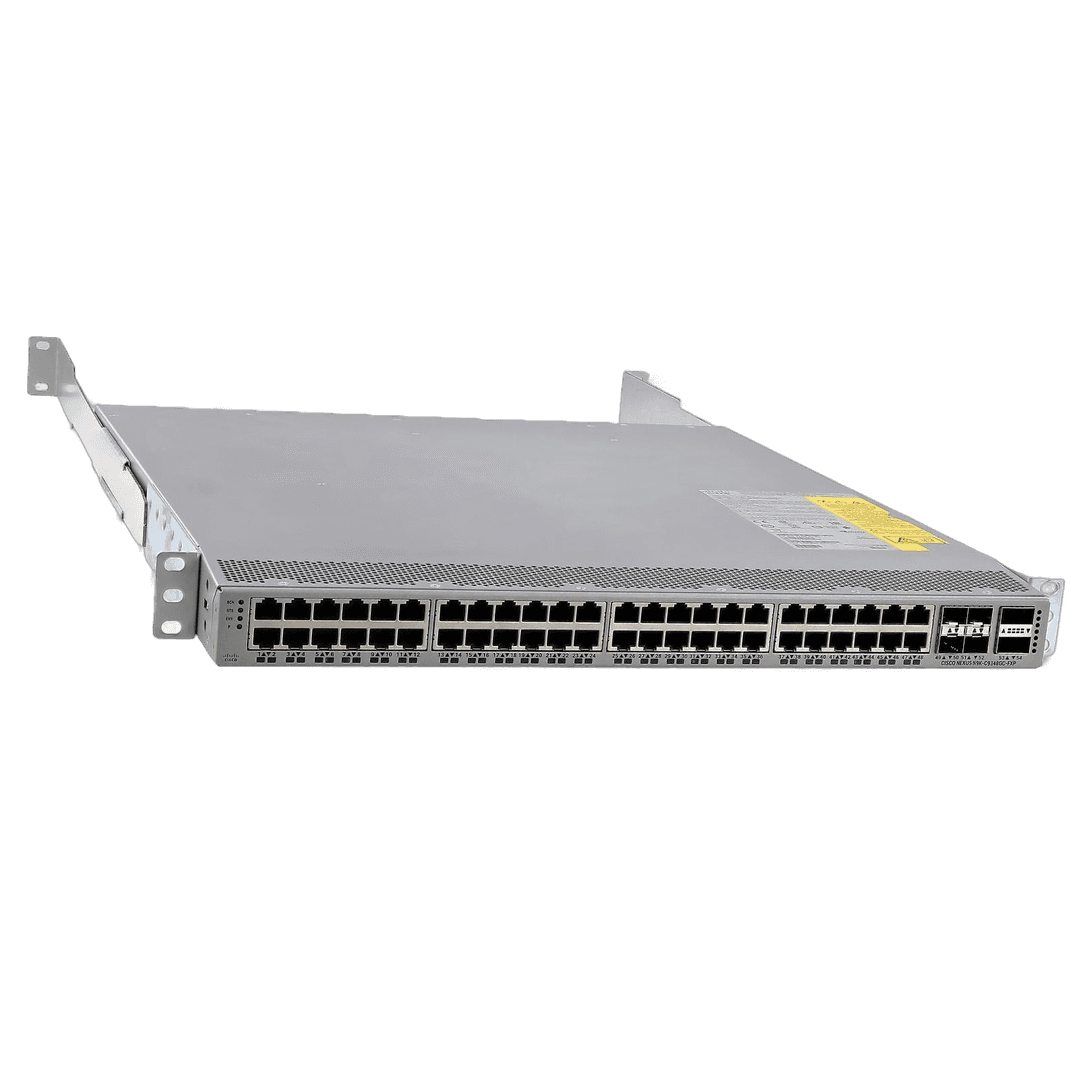

Коммутатор выполнен в форм-факторе 1RU (1U). Габариты — 4,4 x 43,9 x 49,9 см (высота x ширина x глубина), масса без блоков питания и вентиляторов — 6,44 кг. Крепление в стандартную 19-дюймовую стойку выполняется через 6 крепёжных отверстий на корпусе — рэковые уши хорошо видны на фото товара и соответствуют стандартной схеме монтажа для этой платформы. Рабочий диапазон температур — от 0 до 40°C, допустимая высота установки — до 4000 м над уровнем моря.

Питание и охлаждение

В шасси два слота для блоков питания с резервированием 1+1. В комплекте этого предложения используется блок питания NXA-PAC-350W-PE — 350 Вт AC, направление воздушного потока port-side exhaust (выброс в сторону портов, для горячего коридора ЦОД). Всего для модели доступны три линейки БП — 350 Вт AC, 350 Вт HVAC/HVDC и 440 Вт DC, каждая в двух вариантах направления обдува. Правило Cisco: нельзя одновременно устанавливать блоки переменного и постоянного тока в одном шасси и нельзя смешивать направления воздушного потока между модулями.

Охлаждение обеспечивают 3 вентиляторных модуля NXA-FAN-30CFM-F с тем же направлением обдува port-side exhaust — то есть направления у блоков питания и вентиляторов в этом предложении согласованы, без смешения интейка и экзоста. Каждый модуль двухроторный: отказ одного ротора не останавливает охлаждение. Типовое энергопотребление — 178 Вт, максимальное — 287 Вт; это разные показатели, их не стоит путать при расчёте нагрузки на стойку и ИБП.

Программные режимы: NX-OS и ACI

N9K-C9348GC-FXP официально поддерживает два режима работы — это подтверждается наличием отдельных официальных руководств по установке для каждого режима именно для этой модели, а не только на уровне всей линейки:

• NX-OS standalone mode — классический режим управляемого L2/L3-коммутатора под управлением Cisco NX-OS, настраивается и обслуживается независимо от других устройств сети.
• ACI fabric mode — режим leaf-коммутатора в программно определяемой фабрике Cisco ACI под централизованным управлением контроллера APIC.

По данным datasheet серии N9300-FX, минимальные версии образов для запуска — NX-OS NXOS-703I7.1 и ACI ACI-N9KDK9-13.0. Это исторические минимальные требования на момент выхода серии, поэтому для эксплуатации в 2026 году стоит дополнительно свериться с действующими release notes Cisco. Лицензирование в обоих режимах строится на подписках уровня Essentials и Advantage сроком на 3 или 5 лет; точная разбивка функций между пакетами для этой модели производителем отдельно не детализирована, поэтому нужный набор функций стоит уточнять под конкретный проект.

Типичные сценарии применения

Leaf-коммутатор для серверов с сетевыми картами 1 Гбит/с. 48 медных портов 1000BASE-T закрывают подключение серверов и систем хранения с интерфейсами 1GbE, а 4 порта SFP28 (1/10/25 Гбит/с) и 2 порта QSFP28 (40/100 Гбит/с) дают гибкий аплинк на уровень спайн-коммутаторов без промежуточных агрегирующих устройств.

Leaf-коммутатор в фабрике Cisco ACI. Благодаря официальной поддержке ACI fabric mode коммутатор можно включить в развёрнутую фабрику ACI под управлением APIC в роли leaf с портами доступа 1 Гбит/с — сценарий, когда основная фабрика построена на более скоростных leaf-коммутаторах, а часть стоек по-прежнему требует гигабитного подключения серверов.

Edge/access-коммутация с запасом по скорости аплинка. Порты QSFP28 40/100 Гбит/с и SFP28 25 Гбит/с позволяют наращивать пропускную способность аплинка по мере роста нагрузки, не меняя коммутатор доступа целиком: серверная площадка остаётся на 1 Гбит/с, а магистральные линки масштабируются независимо.

Чем модель отличается от похожих коммутаторов Cisco

В линейке Cisco Nexus 9300-FX и смежных сериях есть несколько моделей, которые легко перепутать по названию или назначению с N9K-C9348GC-FXP:

• N9K-C93180YC-FX и N9K-C93108TC-FX — коммутаторы того же поколения FX, но рассчитаны на более высокоскоростные подключения доступа: порты ориентированы на оптику и медь 10/25 Гбит/с, а не на 1000BASE-T.
• Модели поколения N9300-FX2/FX3 — следующее поколение платформы с другим набором портов. Несмотря на похожую маркировку, это отдельные PID, не взаимозаменяемые с N9300-FX по портовой конфигурации.
• Устаревшее поколение N9300 без суффикса FX (N9332PQ, N9372PX/TX, N9396PX/TX, N93120TX, N93128TX) — более раннее поколение платформы с иной портовой конфигурацией и отдельным datasheet. Документ именно по этому старому поколению ранее ошибочно был прикреплён к карточке товара — мы заменили его на правильный datasheet серии N9300-FX (ссылка в разделе документов ниже).

Нужен коммутатор с медными гигабитными портами доступа и гибким аплинком до 100 Гбит/с — подходит N9K-C9348GC-FXP. Если нужна скорость выше 1 Гбит/с на порту доступа — 93180YC-FX, 93108TC-FX или модели FX2/FX3.

Состояние товара и состав предложения

Конкретный экземпляр в этом предложении — новое оборудование во вскрытой упаковке (open box), а не бывшее в эксплуатации устройство. В комплект входят 2 блока питания NXA-PAC-350W-PE (350 Вт AC, port-side exhaust) и 3 вентиляторных модуля NXA-FAN-30CFM-F (тоже port-side exhaust) — направления воздушного потока согласованы, как и требует производитель. Точная комплектация (рельсы, кабели, трансиверы под SFP28/QSFP28) и цена под нужный объём поставки уточняются при обращении.

Что стоит дополнительно уточнить перед заказом и вводом устройства в эксплуатацию:

• Актуальную версию NX-OS/ACI и статус EPLD — известен официальный Field Notice FN70390 о возможной проблеме с загрузкой после reload из-за таймингов прошивки блока питания; устраняется версией NX-OS 7.0(3)I7(5a)/9.2(2) или новее (в ACI — автоматически с версией ACI).
• Необходимость сервисного контракта TAC/SmartNet — базовый PID не имеет объявленного EOL/EOS, но для постановки конкретного экземпляра на поддержку потребуется программа Cisco Hardware Inspection and Software Relicensing Program: лицензии и гарантия не переходят к новому владельцу автоматически.
• Планируемый режим работы (NX-OS или ACI) и роль в топологии — от этого зависят нужное руководство по установке и версия ПО.

Вопросы и ответы

В каком состоянии поставляется этот коммутатор — новое или б/у?

Это новое оборудование во вскрытой упаковке (open box), а не бывшее в эксплуатации устройство. Комплект включает 2 блока питания NXA-PAC-350W-PE и 3 вентиляторных модуля NXA-FAN-30CFM-F с согласованным направлением воздушного потока port-side exhaust.

Сохраняются ли лицензии программного обеспечения при смене владельца устройства?

Нет, автоматически лицензии не передаются: встроенное и отдельно поставляемое программное обеспечение Cisco не переходит к новому владельцу без отдельной процедуры по политике Cisco Software License Transfer and Re-Use Policy. Это общее правило Cisco для вторичного рынка оборудования, а не особенность конкретно этой модели.

Нужна ли особая версия NX-OS или ACI для этой модели?

Да, версия не ниже минимальной — исторически это NXOS-703I7.1 для NX-OS и ACI-N9KDK9-13.0 для ACI. Для эксплуатации в 2026 году стоит дополнительно свериться с действующими release notes Cisco на момент ввода в эксплуатацию.

Будет ли доступна поддержка Cisco TAC для этого устройства?

Не автоматически. Базовый PID официально не имеет статуса EOL/EOS, линейка ещё поддерживается производителем, но для постановки конкретного экземпляра на TAC/SmartNet нужно пройти программу Cisco Hardware Inspection and Software Relicensing Program — стандартную процедуру Cisco для оборудования не от прямой поставки производителя.

На что обратить внимание перед вводом коммутатора в эксплуатацию?

Стоит свериться с официальным Field Notice FN70390: устройство может не загрузиться после reload или дизруптивного апгрейда ПО из-за особенности таймингов прошивки блока питания. Проблема устраняется обновлением EPLD в составе NX-OS 7.0(3)I7(5a)/9.2(2) или новее (в режиме ACI EPLD обновляется автоматически вместе с версией ACI).

Чем эта модель отличается от N9K-C93180YC-FX и N9K-C93108TC-FX?

N9K-C9348GC-FXP использует медные порты доступа 1000BASE-T на скорости до 1 Гбит/с, а 93180YC-FX и 93108TC-FX рассчитаны на более высокоскоростные подключения — оптику и медь 10/25 Гбит/с. Это разные модели с разной портовой конфигурацией, они не взаимозаменяемы напрямую при подборе оборудования.

Документы и следующий шаг

Официальный технический источник по модели — Cisco N9300-FX Series Switches Data Sheet, где приведены полные таблицы по портам, питанию, производительности и лицензированию для всей серии. Для подготовки к монтажу и настройке полезны официальные руководства по установке: NX-OS Mode Hardware Installation Guide и ACI Mode Hardware Installation Guide.

Чтобы уточнить наличие, точную комплектацию и цену под вашу задачу, укажите при обращении: нужное количество коммутаторов, планируемый режим работы (NX-OS или ACI), требуемые трансиверы под порты SFP28/QSFP28 и предпочтительное направление воздушного потока для вашей стойки (в этом экземпляре уже установлено port-side exhaust). Это позволит подтвердить наличие и зафиксировать точную комплектацию до оплаты.
