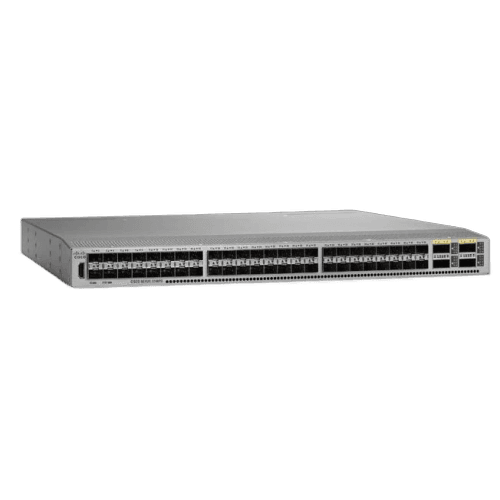

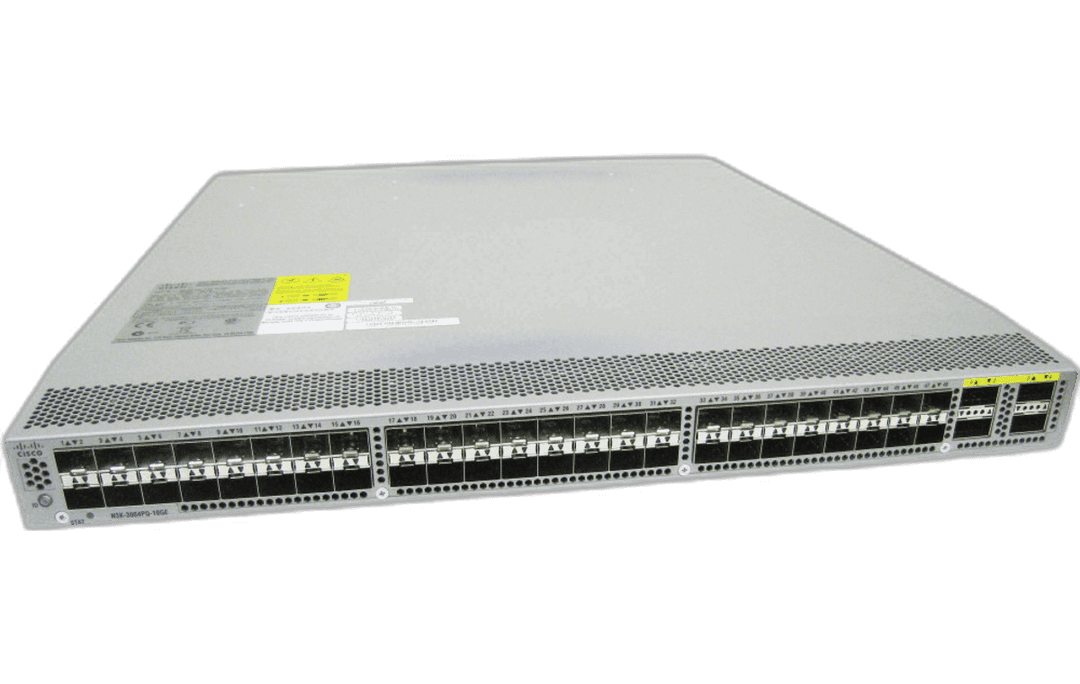

Коммутатор Cisco N3K-C3064PQ-10GE, 48 портов SFP+ и 4 QSFP+

Cisco Nexus 3064-E для плотного серверного доступа 10GbE

Cisco N3K-C3064PQ-10GE — версия Nexus 3064-E с 48 портами SFP+ и четырьмя портами QSFP+, предназначенная для коммутации серверов и систем хранения в ЦОД. Суффикс 10GE является частью артикула и обозначает модификацию с расширенным масштабированием, а не количество портов. Устройство занимает 1U и сочетает плотные 1/10GbE-подключения с 40GbE uplink-каналами.

Модель подходит для top-of-rack и leaf-уровня, где важны низкая задержка, предсказуемая передача east-west трафика и единая эксплуатация на Cisco NX-OS. N3K-C3064PQ-10GE можно использовать для замены действующего Nexus 3064-E, расширения серверной стойки или создания резерва, но его не следует автоматически считать идентичным более позднему N3K-C3064PQ-10GX: это отдельный PID и отдельная аппаратная версия.

Интерфейсы Nexus 3064-E

• 48 × SFP+: подключения 1/10GbE с совместимой оптикой и DAC;
• 4 × QSFP+: линии 40GbE или breakout-соединения;
• management и console: отдельные интерфейсы для настройки и обслуживания;
• форм-фактор 1U: 52 физических сетевых порта в компактном шасси;
• пропускная способность: до 1,28 Тбит/с по данным Cisco для Nexus 3064-E.

При разветвлении QSFP+ на 4 × 10GbE каждый сорокагабитный порт может использоваться для дополнительных десятигигабитных соединений. Рабочая схема зависит от кабеля, трансиверов и версии NX-OS. Для оптических линий заранее сверяют длину волны, дальность и тип волокна, а для DAC — поддерживаемую длину и совместимость обоих устройств.

Чем 3064-E отличается от похожих вариантов

В линейке встречаются исходный Nexus 3064, версия 3064-E с enhanced scale и 3064-X. Их лицевые панели и набор портов могут выглядеть одинаково, однако PID, аппаратная платформа и доступный масштаб таблиц различаются. При покупке запасного коммутатора необходимо ориентироваться на полный артикул N3K-C3064PQ-10GE, а не только на надпись Nexus 3064 на корпусе.

Для включения устройства в действующую сеть следует сверить поддерживаемый релиз NX-OS, используемые функции и размеры таблиц маршрутизации. Cisco продолжала указывать 3064-E в перечнях поддерживаемого оборудования NX-OS 9.3(x), но совместимость конкретной конфигурации всё равно проверяется по release notes выбранной версии.

Airflow, вентиляторы и питание

Для Nexus 3064 существуют два направления охлаждения. Стандартные вентиляторы N3K-C3064-FAN и блоки питания соответствующего типа обеспечивают выброс воздуха со стороны портов; компоненты с суффиксом B работают в обратном направлении и забирают воздух через портовую сторону. Все установленные вентиляторы и PSU должны формировать один поток.

Шасси поддерживает резервные сменные источники питания и вентиляторы. Восстановленный экземпляр может поставляться с одним или двумя PSU, AC- либо DC-компонентами и разным airflow, поэтому состав нельзя определять по общему названию карточки. Перед отгрузкой мы сверяем маркировку FRU и фиксируем число блоков питания, направление охлаждения, кабели и крепления.

Функции NX-OS и сценарии применения

Nexus 3064-E поддерживает VLAN, PortChannel, vPC, ECMP, динамическую маршрутизацию, QoS, jumbo frames, sFlow и автоматизацию средствами NX-OS. Конкретный набор L3-возможностей зависит от лицензий: базовые и расширенные функции маршрутизации могут требовать разных пакетов. Для проекта стоит перечислить нужные протоколы, чтобы проверить лицензионный уровень до поставки.

Коммутатор ориентирован на дата-центр, а не на офисный доступ. Он не подаёт PoE и не заменяет кампусную модель для телефонов или точек Wi-Fi. Его сильная сторона — большое количество 10GbE серверных подключений, быстрые 40GbE uplink и низкая задержка в стойке с интенсивным межсерверным обменом.

Что проверяется перед отгрузкой

Мы проверяем загрузку Cisco N3K-C3064PQ-10GE, доступность интерфейсов, состояние вентиляторов и PSU, системные сообщения и соответствие PID. По запросу предоставляются фотографии конкретного экземпляра и вывод диагностических команд. Отдельно согласуются версия NX-OS, лицензии, второй блок питания, рельсы, трансиверы, DAC и breakout-кабели.

Если устройство покупается на замену, полезно передать PID существующего коммутатора, текущий релиз ПО, схему airflow и список используемой оптики. Это снижает риск получить внешне похожий 3064 другой модификации или комплект с противоположным охлаждением.

Купить Cisco N3K-C3064PQ-10GE

Цена Cisco Nexus 3064-E зависит от состояния, количества и типа блоков питания, вентиляторов, лицензий и комплекта креплений. На согласованное восстановленное оборудование предоставляется гарантия. В коммерческом предложении фиксируются точный PID и все входящие компоненты.

Доставка выполняется транспортными компаниями или почтой по России. Складская позиция отправляется после проверки; подбор требуемого airflow, дополнительных PSU и совместимой оптики может увеличить срок до нескольких недель. Для расчёта укажите количество устройств, типы линий и требования к резервированию.
