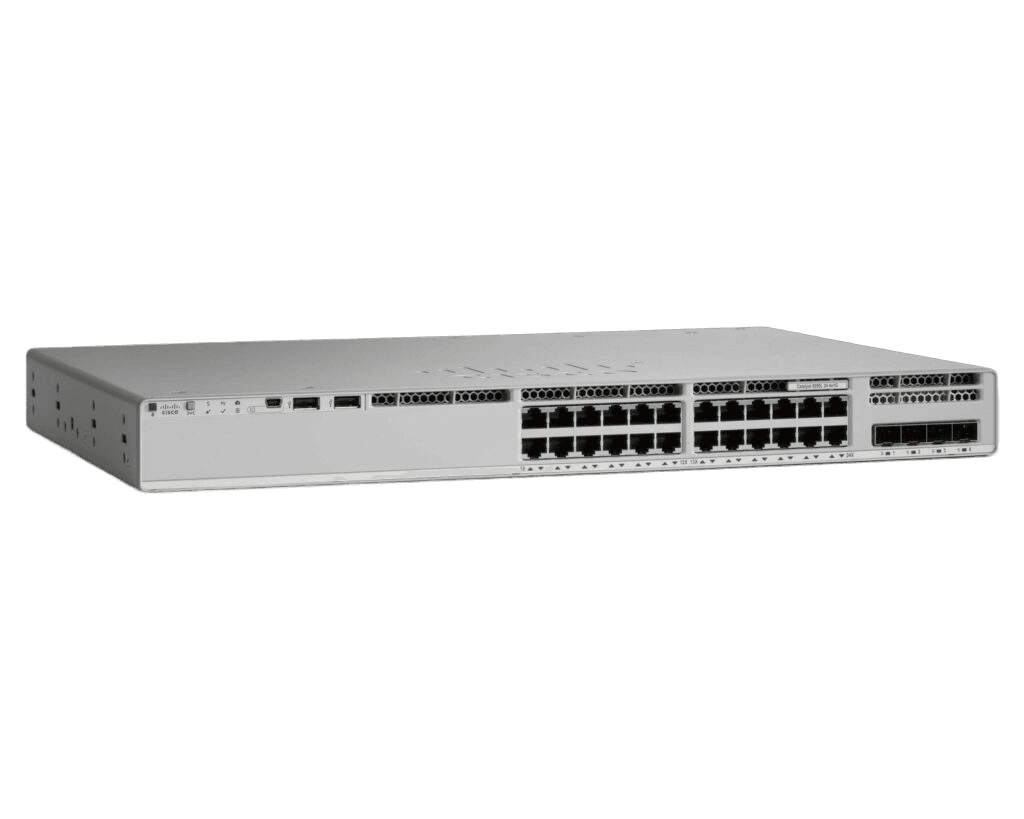

Коммутатор Cisco Catalyst C9200-24T-RE, 24 порта

Cisco Catalyst C9200-24T-RE: 24-портовый коммутатор с модульными uplink

Cisco C9200-24T-RE построен на аппаратной платформе Catalyst C9200-24T — управляемом коммутаторе доступа с 24 гигабитными медными портами, модульным блоком восходящих интерфейсов и поддержкой StackWise-160. Обозначение RE не выделено Cisco как самостоятельная аппаратная модификация в каталоге C9200; в поставках оно может использоваться для восстановленного оборудования. Поэтому точный уровень лицензии Network Essentials или Network Advantage проверяется по фактическому PID и данным устройства.

Модель подходит для рабочих мест, принтеров, терминалов и других устройств, которым не требуется питание по Ethernet. PoE у C9200-24T отсутствует. Для телефонии, камер и точек доступа с питанием следует выбирать C9200-24P либо использовать внешние инжекторы.

Порты доступа и модуль uplink

На передней панели расположены 24 интерфейса 10/100/1000Base-T. В отличие от C9200L, полноценный C9200 использует сменный сетевой модуль: конфигурацию восходящих линий можно менять без замены всего коммутатора. В зависимости от установленного модуля доступны четыре SFP на 1 Гбит/с или четыре SFP+ на 1/10 Гбит/с.

• 24 × 10/100/1000Base-T RJ45 без PoE;
• модульные uplink C9200-NM-4G либо C9200-NM-4X;
• отдельный management Ethernet и консольные интерфейсы;
• USB для хранения и загрузки файлов;
• два слота питания и два сменных вентилятора.

Uplink-модуль и оптические трансиверы необходимо фиксировать в комплекте. Одинаковые C9200-24T могут иметь разные восходящие интерфейсы или поставляться с заглушкой. Для 10GbE подбираются совместимые SFP+ либо DAC, для 1GbE — SFP нужной дальности и типа волокна.

Производительность и StackWise-160

Коммутационная способность C9200-24T составляет 128 Гбит/с, скорость пересылки — 95,23 Mpps. При учете стекового тракта показатели достигают 288 Гбит/с и 214 Mpps соответственно. Таблица MAC рассчитана на 32 000 записей, платформа поддерживает аппаратную коммутацию и маршрутизацию на базе Cisco UADP 2.0 Mini.

Опциональный комплект C9200-STACK-KIT объединяет до восьми совместимых коммутаторов с общей полосой StackWise 160 Гбит/с. Участники стека должны иметь одинаковый уровень лицензии. Стек упрощает администрирование и позволяет распределять подключения между шасси, но сам модуль и кабели не входят в каждую базовую поставку.

IOS XE и уровень лицензии

Catalyst 9200 работает под управлением Cisco IOS XE. Вариант C9200-24T-E поставляется с Network Essentials, C9200-24T-A — с Network Advantage. Первый подходит для коммутации доступа и базовой маршрутизации, второй открывает расширенные L3-функции и дополнительные возможности сегментации. Суффикс RE не заменяет эти обозначения и не позволяет определить лицензию без проверки.

Платформа поддерживает VLAN, STP/MST, LACP, 802.1X, DHCP Snooping, Dynamic ARP Inspection, ACL, QoS, Flexible NetFlow и телеметрию в зависимости от лицензии и версии IOS XE. Для управления используются CLI, SSH, SNMP, syslog, NETCONF/RESTCONF и совместимые инструменты Cisco Catalyst Center.

Резервируемые компоненты

C9200-24T оснащается сменным AC-блоком PWR-C6-125WAC и допускает установку второго источника. Два полевых вентилятора также заменяются без смены шасси. Такая конструкция отличает C9200 от упрощенной линейки C9200L и снижает риск остановки при отказе одного компонента.

По измерениям Cisco собственное потребление модели с модулем 4X10G составляет примерно 41–42 Вт в типовом режиме и до 44,5 Вт при полной нагрузке портов. Источник принимает 100–240 В AC. Перед поставкой проверяются оба слота питания, вентиляторы и соответствие airflow установленным компонентам.

Размеры и надежность

Коммутатор занимает 1U. Размеры самого шасси — 445 × 44 × 350 мм, с установленными вентиляторами и блоками питания глубина увеличивается примерно до 391 мм. Масса — около 5 кг. Расчетный MTBF, указанный Cisco для C9200-24T, составляет 587 800 часов.

Что проверяем перед заказом

• полный PID, серийный номер и уровень Network Essentials/Advantage;
• работу 24 гигабитных портов и установленного uplink-модуля;
• StackWise-модули, кабели и совместимость участников стека;
• оба БП, вентиляторы, версию IOS XE и чистую конфигурацию;
• комплект креплений, оптику, DAC и кабели питания.

Купить Cisco C9200-24T-RE можно в проверенной восстановленной комплектации с гарантией. Цена зависит от лицензии, uplink-модуля, второго БП и StackWise-комплекта. Пришлите требования к uplink и стеку: мы сверим точный PID, подготовим совместимую конфигурацию и согласуем доставку.
