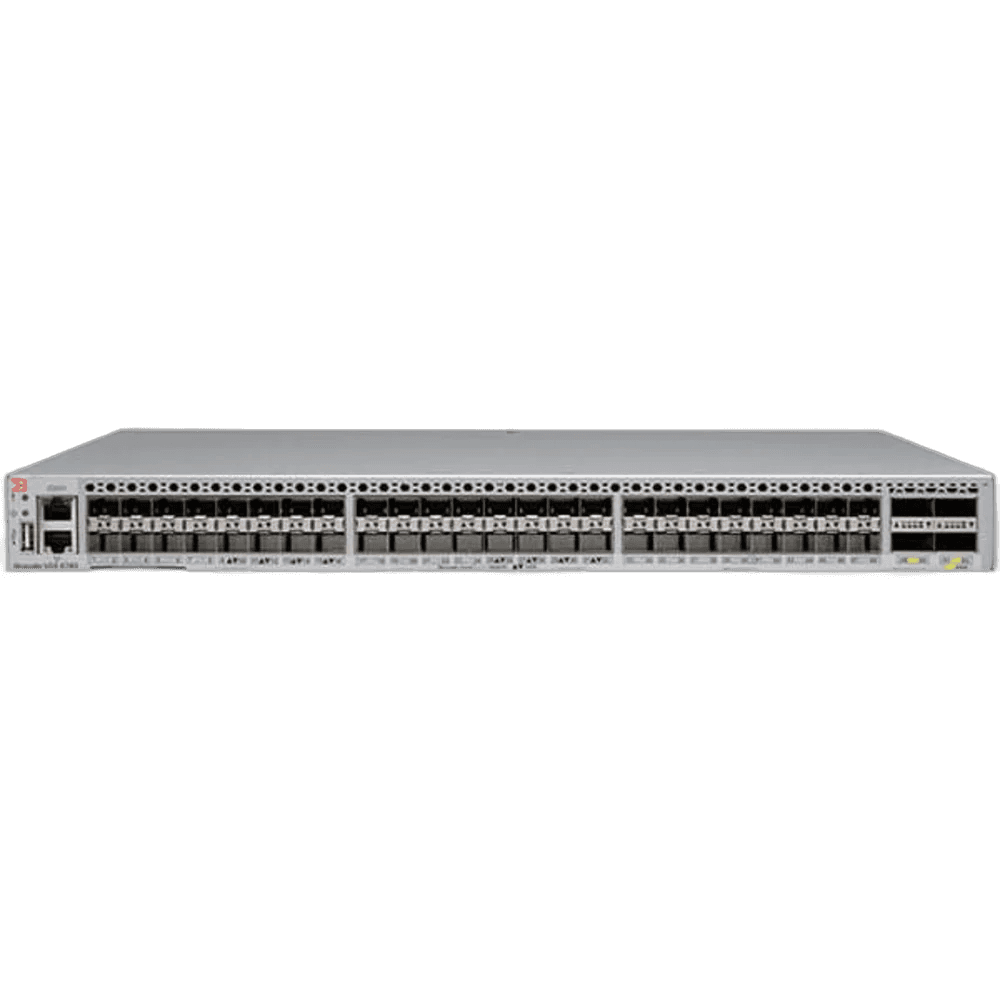

Коммутатор Brocade BR-VDX6740-64-F, 64 порта

Brocade BR-VDX6740-64-F для 10-гигабитной фабрики ЦОД

Brocade BR-VDX6740-64-F — коммутатор Ethernet для верхнего уровня стойки с высокой плотностью оптических портов. Он построен на платформе VDX 6740 и предназначен для серверных подключений 1/10 GbE, агрегации трафика и построения фабрики дата-центра под управлением Brocade Network OS. Это не классический Fibre Channel SAN-коммутатор: модель передает обычный Ethernet и поддерживает технологии Data Center Bridging, необходимые для конвергентного трафика, включая FCoE при наличии соответствующих программных возможностей.

Артикул BR-VDX6740-64-F обозначает конфигурацию на 64 порта и направление охлаждения с выбросом воздуха через сторону, противоположную портам. Буква F особенно важна при замене оборудования: версия R имеет обратное направление, поэтому два варианта нельзя считать взаимозаменяемыми без проверки схемы охлаждения.

Как устроены 64 интерфейса VDX 6740

На передней панели находятся 48 разъемов SFP+ и четыре разъема QSFP+. Каждый QSFP+ может работать как один канал 40 GbE либо разделяться кабелем breakout на четыре канала 10 GbE. В конфигурации 64-F все четыре QSFP+ используются в режиме разделения, поэтому получается до 64 соединений 1/10 GbE: 48 основных и еще 16 через breakout.

• 48 физических портов SFP+ для 1/10 Gigabit Ethernet;
• 4 порта QSFP+ 40 GbE, каждый поддерживает разбиение 4 × 10 GbE;
• до 64 логических подключений 1/10 GbE в конфигурации с breakout;
• неблокирующая архитектура с общей памятью;
• отдельный гигабитный RJ-45 для управления и консольный порт;
• два внутренних сменных блока питания с распределением нагрузки.

Оптические модули в базовое описание SKU не входят. Перед заказом необходимо определить, какие порты будут работать на 1, 10 или 40 Гбит/с, и подобрать SFP+/QSFP+ либо DAC/AOC с учетом матрицы совместимости Network OS. Также следует проверить, активированы ли требуемые порты и функции: у семейства применялись лицензии Ports on Demand и отдельные программные опции.

Фабрика VCS и конвергентный трафик

VDX 6740 создавался для сетей ЦОД, где важны короткие задержки, отказоустойчивые соединения и автоматизация топологии. Brocade VCS Fabric позволяет объединять совместимые коммутаторы в логическую фабрику, распределять соединения по нескольким путям и уменьшать объем ручной настройки по сравнению с традиционным деревом второго уровня. Для внедрения в действующий контур нужно сверить версии Network OS на всех узлах и наличие лицензий именно у поставляемого экземпляра.

Поддержка DCB включает механизмы управления потоками и классами сервиса, необходимые при совместной передаче сетевого трафика и трафика хранения. При этом BR-VDX6740-64-F не имеет нативных портов Fibre Channel. Если задача состоит в прямом подключении FC-массивов без FCoE-шлюза, потребуется специализированный Brocade Fibre Channel switch.

Питание, размеры и эксплуатация

Коммутатор занимает 1U и имеет глубину около 410 мм, поэтому подходит для стандартной 19-дюймовой стойки. В полностью укомплектованном виде без трансиверов масса составляет примерно 8,66 кг. Два блока питания могут работать с распределением нагрузки и резервированием. Для AC-версии используются источники мощностью 250 Вт; официальная спецификация указывает типичное потребление около 140–145 Вт при установленной оптике и частичной нагрузке, а максимальное — до 182 Вт в зависимости от входного напряжения.

Рабочий диапазон температуры составляет от 0 до 40 °C. Охлаждение связано с исполнением блоков питания, поэтому в одной системе должны использоваться компоненты с согласованным направлением воздушного потока. Перед установкой также проверяют оба БП, вентиляторы, крепления, консольный доступ, загрузку Network OS и состояние всех задействованных портов.

Что проверить перед покупкой BR-VDX6740-64-F

1. Полный парт-номер и именно исполнение F с non-port-side exhaust.
2. Число активированных 10G- и 40G-портов, наличие PoD и функциональных лицензий.
3. Версию Network OS и совместимость с существующей VCS-фабрикой.
4. Количество блоков питания, их тип, направление охлаждения и сетевые кабели.
5. Состав оптики, breakout, DAC/AOC и комплект для установки в стойку.

В 49 Порт можно купить Brocade BR-VDX6740-64-F в состоянии REF / восстановленное продавцом для расширения фабрики, резерва или замены узла. Перед отгрузкой согласовываются внешний вид, комплектность и доступные лицензии; устройство проверяется на загрузку, управление, работу портов, блоков питания и вентиляторов. Для точного расчета сообщите требуемое количество соединений 10/40 GbE и схему воздушного потока.

Цена Brocade VDX 6740 64-F зависит от комплектации, лицензий и набора трансиверов. Мы можем подготовить предложение только на шасси либо подобрать совместимые модули и кабели. Доставка выполняется транспортной компанией или почтой, а срок заказной поставки может составлять несколько недель и подтверждается до оплаты.
