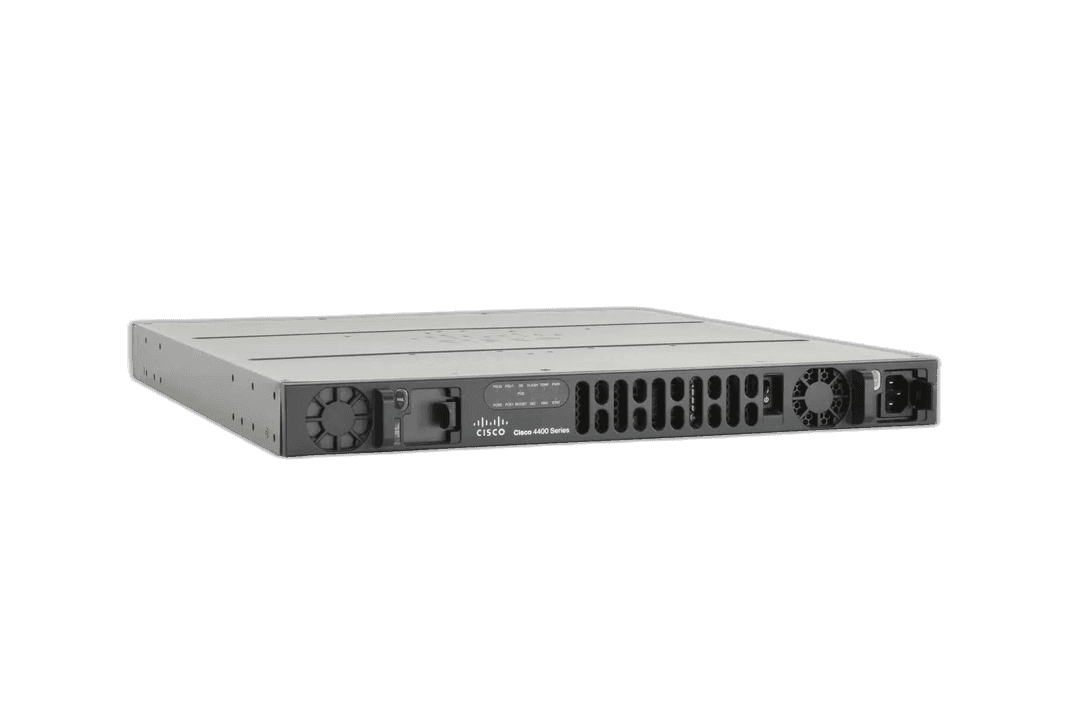

Маршрутизатор Cisco ISR4431/K9

Cisco ISR4431/K9 для корпоративного WAN и филиальной инфраструктуры

Cisco ISR4431/K9 — модульный маршрутизатор серии Integrated Services Router 4000 для крупных филиалов, региональных площадок и узлов агрегации. Платформа объединяет маршрутизацию, защищённое подключение к WAN, VPN, управление приложениями и поддержку дополнительных сетевых модулей в одном шасси высотой 1U. Базовая агрегированная производительность составляет 500 Мбит/с, а лицензия Performance увеличивает её до 1 Гбит/с. Это позволяет подобрать пропускную способность под текущую нагрузку и расширить её без полной замены оборудования.

ISR4431/K9 работает под управлением Cisco IOS XE и подходит для подключения офиса к интернету, MPLS или SD-WAN, организации резервных каналов, межсетевого взаимодействия и консолидации сервисов на границе сети. Конкретный набор функций зависит от версии ПО и лицензий, поэтому при подборе важно учитывать не только аппаратную модель, но и требуемые протоколы, функции безопасности и схему эксплуатации.

Интерфейсы и модульное расширение

В маршрутизатор встроены четыре комбинированных порта Gigabit Ethernet: для каждого подключения используется либо медный интерфейс RJ-45, либо соответствующий слот SFP. Три слота NIM позволяют добавлять WAN-интерфейсы, голосовые модули, последовательные порты и другие функции под конкретный проект. Отдельный внутренний слот ISC рассчитан на поддерживаемые сервисные модули, включая PVDM для голосовых задач.

• 4 комбинированных GE-порта RJ-45/SFP для LAN или WAN;
• 3 слота NIM с поддержкой OIR для модулей ввода-вывода;
• 1 внутренний слот ISC;
• 2 порта USB 2.0 Type-A, консоль USB mini-B, RJ-45 Console и AUX;
• отдельный интерфейс управления Gigabit Ethernet.

Поддержка Online Insertion and Removal помогает обслуживать совместимые I/O-модули с минимальным влиянием на работу узла. Перед установкой NIM необходимо сверить совместимость с выбранным релизом IOS XE и доступность требуемых драйверов и лицензий.

Производительность и программные возможности

Штатный уровень производительности ISR4431 составляет 500 Мбит/с в совокупности по направлениям. Лицензия FL-44-PERF-K9 повышает его до 1 Гбит/с; для отдельных сценариев Cisco также предусматривает режим Boost, однако итоговая скорость зависит от профиля трафика, включённых сервисов и конфигурации. При расчёте нельзя ориентироваться только на физическую скорость портов: шифрование, инспекция, QoS и другие функции создают дополнительную нагрузку.

Cisco IOS XE предоставляет традиционную маршрутизацию IPv4/IPv6, механизмы QoS, NetFlow, IP SLA, SNMP, syslog и автоматизацию через программные интерфейсы. В зависимости от лицензирования доступны IPsec VPN, DMVPN, FlexVPN, Zone-Based Firewall, MPLS, VRF и унифицированные коммуникации. Универсальный образ может работать в автономном режиме IOS XE либо в контролируемом режиме Cisco Catalyst SD-WAN, если версия ПО и подписка соответствуют требованиям проекта.

Память, питание и монтаж

Заводская конфигурация ISR4431/K9 включает 2 ГБ DRAM плоскости данных, 4 ГБ DRAM управления и сервисов, а также 8 ГБ флеш-памяти. Память control/services plane расширяется до 16 ГБ, флеш-память — до 32 ГБ. Разделение плоскостей помогает сохранять управляемость устройства при высокой сетевой нагрузке.

Маршрутизатор занимает 1U и имеет размеры приблизительно 43,9 × 438,2 × 507,2 мм. Для модели доступны внутренние блоки питания AC, DC и PoE, включая резервную конфигурацию. При стандартном AC-питании поддерживается диапазон 100–240 В, 47–63 Гц; типичное потребление без дополнительных модулей составляет около 65 Вт. Фактический бюджет питания зависит от установленных NIM, PoE-компонентов и состава блоков питания.

Что проверить перед заказом Cisco ISR4431/K9

При покупке важно зафиксировать объём DRAM и Flash, тип и количество блоков питания, наличие салазок или креплений, установленные NIM и действующие лицензии. Для восстановленного устройства дополнительно проверяются загрузка IOS XE, состояние портов, вентиляторов, накопителя и обоих источников питания. Лицензии и подписки Cisco не следует считать включёнными только по фотографии или названию модели — их состав согласовывается отдельно.

49 Порт поможет подобрать Cisco ISR4431/K9 под требуемую скорость и сервисы, сверить модули и подготовить согласованную комплектацию. Перед отгрузкой фиксируются состояние, гарантийные условия и перечень компонентов. Доступны самовывоз и отправка транспортной компанией или почтой; срок поставки заказных конфигураций может составлять несколько недель. Чтобы получить актуальную цену, укажите требуемые интерфейсы, вариант питания, объём памяти и желаемый уровень производительности.
