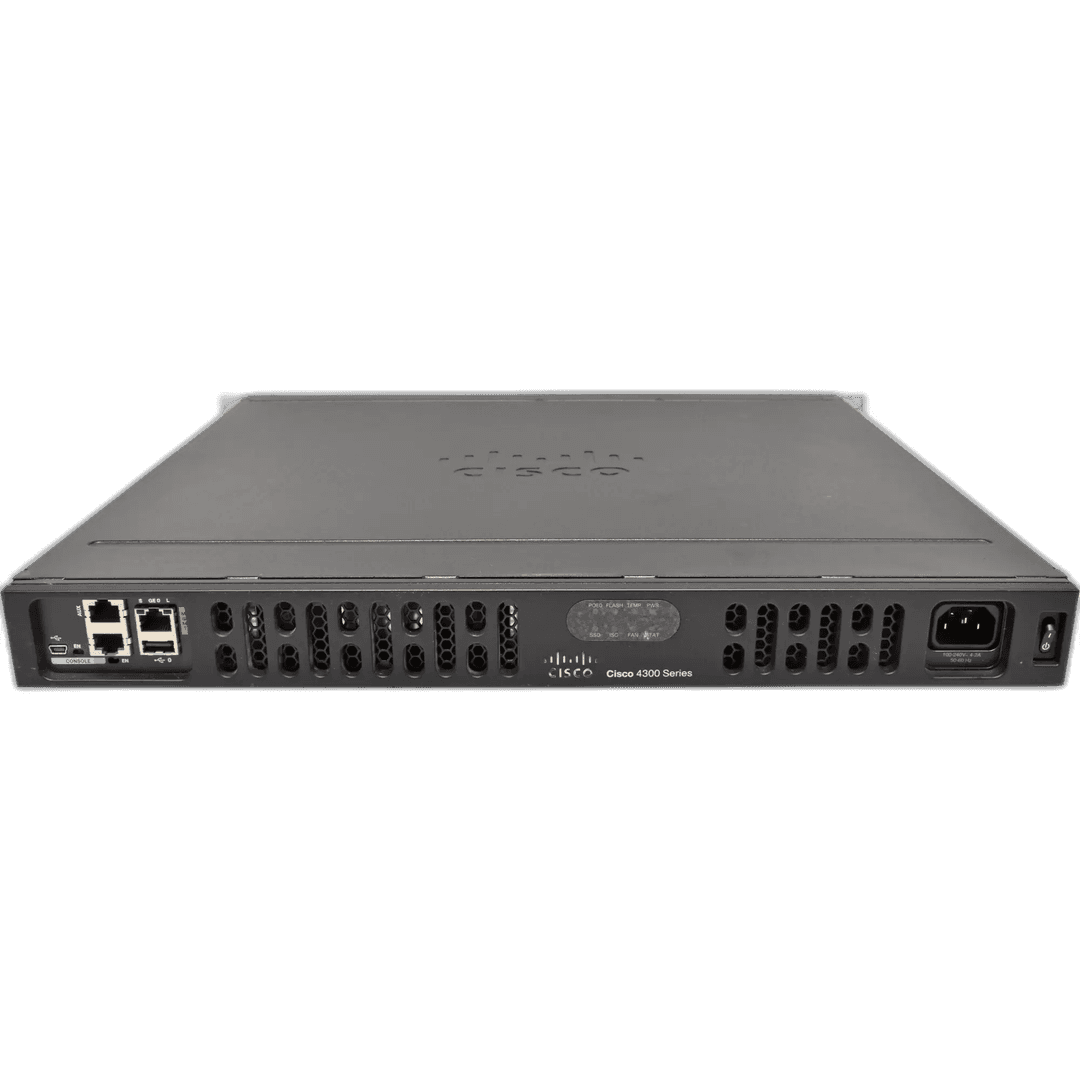

Маршрутизатор Cisco ISR4331/K9

Cisco ISR4331/K9 для филиала с маршрутизацией и сетевыми сервисами

Cisco ISR4331/K9 — модульный маршрутизатор Cisco 4000 Series для среднего филиала, удалённой площадки или корпоративного узла доступа. В одном корпусе 1U он объединяет WAN-маршрутизацию, защищённые туннели, управление качеством обслуживания, мониторинг и возможность установки дополнительных интерфейсных либо голосовых модулей. Такая архитектура удобна, когда нужно заменить несколько разрозненных устройств одной управляемой платформой Cisco IOS XE.

Базовая агрегированная производительность ISR4331 составляет 100 Мбит/с. Лицензия FL-4330-PERF-K9 увеличивает предел до 300 Мбит/с, а доступность более высоких режимов зависит от актуальной политики лицензирования и релиза IOS XE. Значение является суммарным для обрабатываемого трафика, поэтому при расчёте учитываются оба направления, шифрование, QoS, инспекция и другие включённые функции.

Встроенные подключения и слоты расширения

На платформе предусмотрены три встроенных порта Gigabit Ethernet для WAN или LAN. Два интерфейса имеют варианты подключения через RJ-45 и SFP, а фактически активный тип среды задаётся конфигурацией. Для расширения доступны два слота Network Interface Module, один слот сервисного модуля SM-X и внутренний ISC. Это позволяет добавить последовательные WAN-порты, дополнительные Ethernet-интерфейсы, голосовые платы и другие поддерживаемые модули без замены маршрутизатора.

• 3 встроенных порта GE для WAN/LAN;
• 2 слота NIM для сетевых интерфейсных модулей;
• 1 слот SM-X для сервисного модуля;
• 1 внутренний слот ISC, в том числе для совместимых PVDM;
• отдельные Console, AUX, USB console и USB Type-A для обслуживания.

Для I/O-модулей поддерживается Online Insertion and Removal. Это упрощает сервисные работы, однако совместимость конкретного NIM или SM-X нужно сверять с аппаратной ревизией и выпуском IOS XE. Наличие свободного слота само по себе не гарантирует поддержку выбранного модуля.

Функции Cisco IOS XE

ISR4331/K9 использует модульную операционную систему Cisco IOS XE. Платформа поддерживает IPv4 и IPv6, динамическую маршрутизацию, QoS, NetFlow, IP SLA, SNMP, syslog и средства автоматизации. В зависимости от лицензий доступны IPsec VPN, DMVPN, FlexVPN, Zone-Based Firewall, MPLS, VRF, голосовые сервисы и функции управления приложениями.

Универсальный образ IOS XE может применяться в традиционном автономном режиме или в составе Cisco Catalyst SD-WAN. Переход к контролируемому режиму требует подходящей версии программного обеспечения, подписки и корректного дизайна сети. При покупке восстановленного маршрутизатора важно отдельно проверить установленный образ, режим загрузки, объём памяти и правомерность использования требуемых лицензий.

Память, питание и физические параметры

Стандартная конфигурация включает 4 ГБ DDR3 ECC DRAM и 4 ГБ флеш-памяти. Оба объёма можно увеличить до 16 ГБ, если этого требуют версия IOS XE, набор сервисов или крупная таблица маршрутизации. Один внешний порт USB 2.0 Type-A подходит для поддерживаемых накопителей и сервисных операций.

Маршрутизатор занимает 1U; размеры корпуса составляют примерно 44,5 × 438,2 × 438,2 мм. Типичное энергопотребление без дополнительных модулей — около 42 Вт. Базовый ISR4331/K9 использует внутренний AC-блок питания с входом 100–240 В, 47–63 Гц; для DC-питания существует отдельная аппаратная модификация ISR4331-DC/K9. Обычную и DC-версии нельзя считать взаимозаменяемыми только на основании общего номера серии.

Модель не предусматривает резервирование блоков питания, характерное для более старших ISR4431 и ISR4451-X. Поэтому для критичной площадки заранее оцениваются внешнее резервирование электропитания, UPS и сценарий замены устройства.

Как согласовать комплектацию ISR4331/K9

Перед заказом нужно зафиксировать точную модель, аппаратную ревизию, объём DRAM и Flash, установленный блок питания, NIM и SM-X, крепления в стойку и лицензионный состав. Для восстановленного оборудования проверяются загрузка IOS XE, состояние вентиляторов, встроенных портов, слотов и накопителя. Если планируются VPN или голосовые сервисы, дополнительно сверяются требуемая производительность, PVDM и программные опции.

49 Порт поможет купить Cisco ISR4331/K9 в согласованной конфигурации, подобрать совместимые модули и проверить устройство перед отгрузкой. Состояние, комплектность и гарантийные условия фиксируются в предложении. Доступны самовывоз и доставка транспортной компанией либо почтой; заказные позиции могут поставляться несколько недель. Для расчёта актуальной цены сообщите тип WAN-каналов, требуемую скорость, функции VPN или телефонии и состав модулей.
