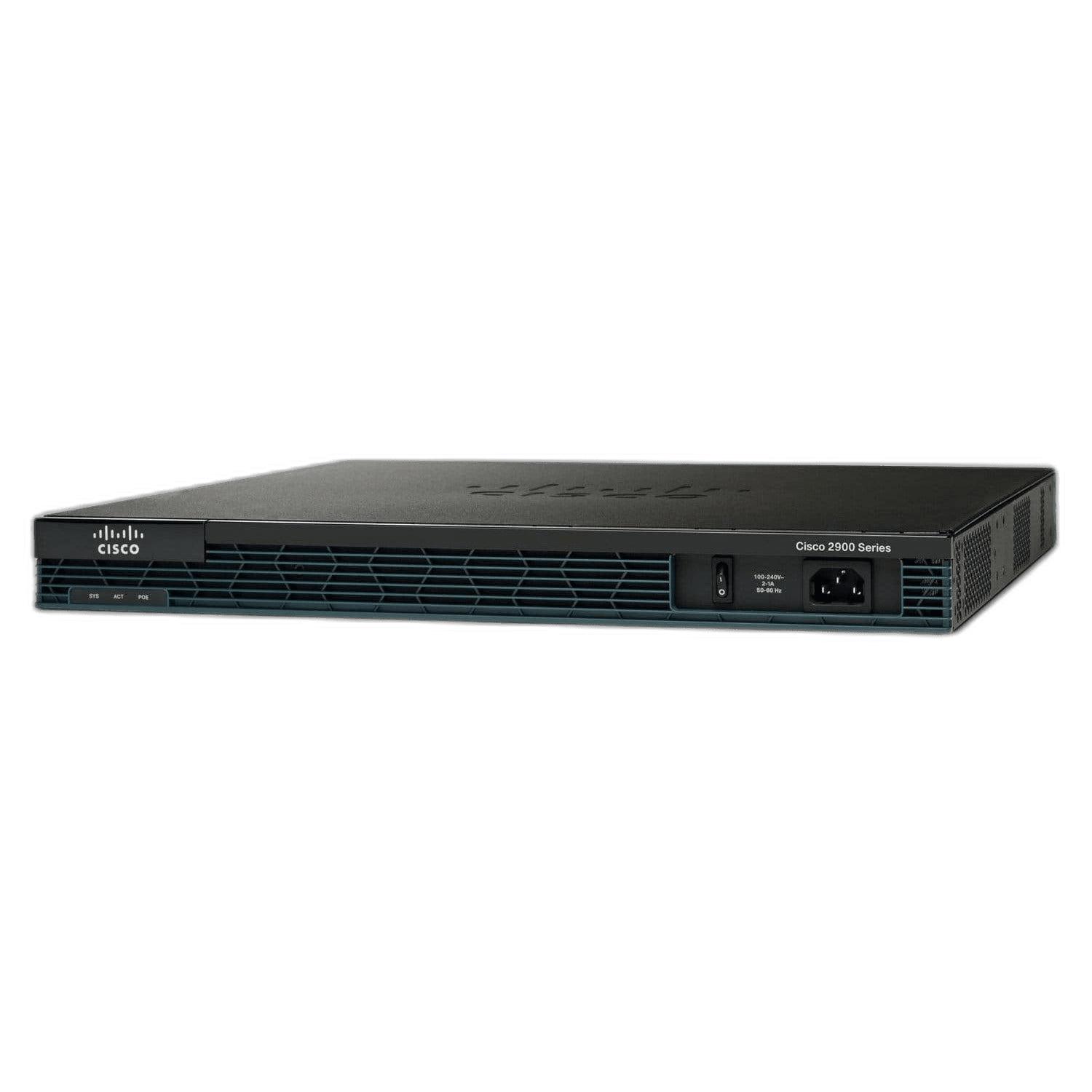

Маршрутизатор Cisco 2901

Cisco 2901 ISR G2 — модульный маршрутизатор для филиала

Cisco CISCO2901/K9 — маршрутизатор Integrated Services Router второго поколения для подключения небольшого офиса или филиала к корпоративной сети. Он объединяет маршрутизацию, VPN, средства безопасности, голосовые сервисы и разные типы WAN-интерфейсов в одном корпусе 1U. Модель подходит для поддержки существующей инфраструктуры Cisco, где используются модули EHWIC, классический Cisco IOS и проверенные схемы связи через Ethernet, serial, xDSL или операторские каналы.

Базовая поставка CISCO2901/K9 включает два встроенных гигабитных Ethernet-порта, четыре слота EHWIC, два разъема для DSP-модулей PVDM3 и один внутренний слот ISM. Стандартная конфигурация производителя поставлялась с 512 МБ DRAM, CompactFlash 256 МБ и набором функций IP Base. Фактические объем памяти, лицензии и установленные модули у восстановленного устройства необходимо проверять по командам IOS и физическому осмотру.

Подключение WAN и расширение интерфейсов

Два порта 10/100/1000BASE-T можно использовать для внешнего и внутреннего сегмента либо для двух Ethernet-каналов. Оптического SFP-интерфейса у Cisco 2901 на шасси нет. Дополнительные подключения реализуются через четыре EHWIC: в зависимости от установленной карты маршрутизатор может работать с serial, T1/E1, xDSL, 3G/4G, дополнительными Ethernet-портами и голосовыми линиями. Наличие пустого слота не означает, что соответствующий сервис уже доступен — требуется совместимый модуль и подходящая лицензия.

• 2 × Gigabit Ethernet RJ-45 с auto-MDIX;
• 4 слота EHWIC для WAN-, LAN- и voice-карт;
• 2 слота PVDM3 для цифровой обработки голоса;
• 1 внутренний ISM для сервисного модуля;
• два USB Type-A, консоль RJ-45, mini-USB console и AUX.

У Cisco 2901 нет полноразмерного слота Service Module, который присутствует у старших моделей 2911/2921/2951.

Маршрутизация, VPN и управление трафиком

Платформа поддерживает IPv4 и IPv6, статическую маршрутизацию, OSPF, EIGRP, BGP, IS-IS, GRE, IPsec, L2TPv3, MPLS и multicast-функции в пределах активированных лицензий и версии IOS. Аппаратное ускорение криптографии снижает нагрузку при работе VPN. Для управления полосой доступны QoS, CBWFQ, WRED, иерархические политики, Policy-Based Routing, NBAR и Performance Routing.

Набор функций определяется не только моделью корпуса. Универсальный образ IOS содержит разные технологические пакеты, которые активируются лицензиями Data, Security или Unified Communications. Перед покупкой следует получить выводы show version, show license и show inventory: они показывают реальную версию ПО, лицензионное состояние, память и установленные компоненты. Перенос лицензии или право на обновление нельзя предполагать без отдельного подтверждения.

Голосовые и филиальные сервисы

При наличии PVDM3, голосовых интерфейсных карт и соответствующего пакета UC маршрутизатор может выполнять функции voice gateway, Cisco Unified SRST, CUBE или Cisco Unified Communications Manager Express. Для Cisco 2901 производитель заявлял до 35 сеансов SRST и до 35 пользователей CCME, однако итоговая емкость зависит от кодеков, DSP и программной лицензии. Если голосовые функции не нужны, шасси остается обычным модульным WAN-маршрутизатором.

IP SLA, Embedded Event Manager, NetFlow, SNMP и syslog помогают контролировать качество каналов и автоматизировать переключение резервного маршрута. Для современного проекта следует учитывать возраст платформы: серия 2900 снята с продажи и завершила жизненный цикл, поэтому Cisco 2901 разумно применять для совместимости, ремонта или предсказуемой нагрузки, а не как универсальную замену актуальному ISR.

Корпус, питание и эксплуатация

Маршрутизатор занимает 1U и имеет размеры 44,5 × 438,2 × 439,4 мм. Масса с обычным блоком питания без модулей — около 6,08 кг, полностью укомплектованного устройства — до 7,26 кг. Входное питание составляет 100–240 В AC; потребление с обычным БП меняется примерно от 55 до 145 Вт в зависимости от конфигурации. Для установки необходима стойка достаточной глубины и свободный воздушный поток.

Стандартная память 512 МБ может расширяться до 2 ГБ. Перед обновлением IOS нужно сверять требования конкретного образа к DRAM и CompactFlash. На старой платформе особенно важно удалить прежнюю конфигурацию и учетные данные, обновить ПО до допустимого релиза и ограничить управление доверенной сетью.

Проверка перед продажей

• PID CISCO2901/K9, серийный номер и аппаратную версию;
• загрузку IOS, состояние лицензий, DRAM и CompactFlash;
• работу GE, USB, консоли, EHWIC, PVDM3 и ISM;
• состав модулей, блок питания, вентиляторы и отсутствие ошибок POST;
• комплект креплений, кабелей и согласованных интерфейсных карт.

Купить Cisco 2901 можно для обслуживания сети ISR G2, подключения филиала или замены совместимого оборудования. Сообщите требуемые WAN-интерфейсы, VPN- и голосовые функции — мы сверим модули, память и лицензии до отгрузки. На согласованную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
